Навес для складирования бочек с замазученным грунтом

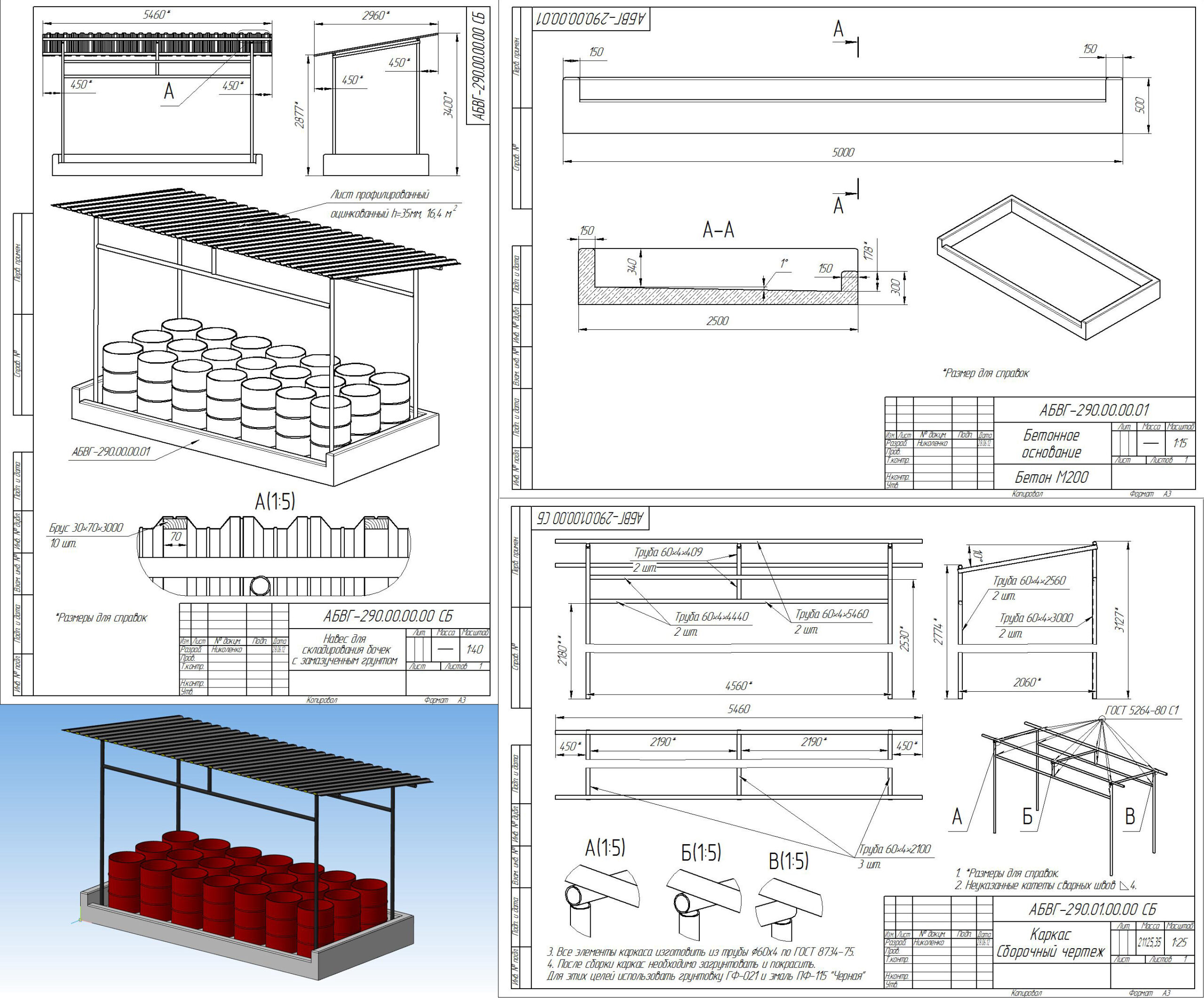

Навес для временного складирования бочек с замазученным грунтом был спроектирован в рамках системы мероприятий по охране окружающей среды. Представляет собой цельносварной трубный каркас, установленный на бетонном основании. Крыша выполнена из профилированного оцинкованного листа с деревянными стропилами.

Состав: 3D сборка, сборочный чертеж, деталировка Язык документа

Софт: КОМПАС-3D 13 sp1

Каталог / Строительство / Металлоконструкции / Навес для складирования бочек с замазученным грунтом

Просмотр файлов
Сборка навеса и основания 1.a3d
АБВГ-290.00.00.00 СБ Навес для складирования .cdw
АБВГ-290.00.00.01 Бетонное основание.cdw
АБВГ-290.01.00.00 СБ Каркас.cdw
материалы.doc
Бетонное основание 1.m3d
Бочка d600 h900.m3d
Брус 31на76на2500.m3d
Лист 1,0х1818х536.m3d
Лист профилированный типа НС h=35 l=3000.m3d
Труба 60х4 409.m3d
Труба 60х4 2650.m3d
Труба 60х4 2750.m3d
Труба 60х4 3000.m3d
Труба 60х4 4440.m3d
Труба 76х4 3000.m3d
Труба 76х4 3500.m3d
Труба 76х4 5800.m3d
