Здание прямоугольное в плане с размерами в осях 7.0х24.3 м. Кровля односкатная с уклоном 1:10.
Прогоны из швеллера 16П по ГОСТ 8240-97. Балки - двутавры горячекатанные 23Б1 по ГОСТ 26020-83 пролетом 7 м. Колонны - из гнуто сварного профиля прямоугольного сечения 160х120х6 по ГОСТ 30245-2012. Балки подстропильные - из двутавра горячекатанного 26Б1 по ГОСТ 26020-83 пролетом 8.1 м.
Кровля сооружения выполнена из профилированного листа НС35-1000-0.8. Более 10 листов чертежей в архиве.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Навес из металлоконструкций для машин, габариты 7х24,3 м
Навес из металлоконструкций для машин, габариты 7х24,3 м
0
3
191
4
0
20
Автор
Александра
Жолнерук
Дата
02.07.2021
Язык
Русский
Состав

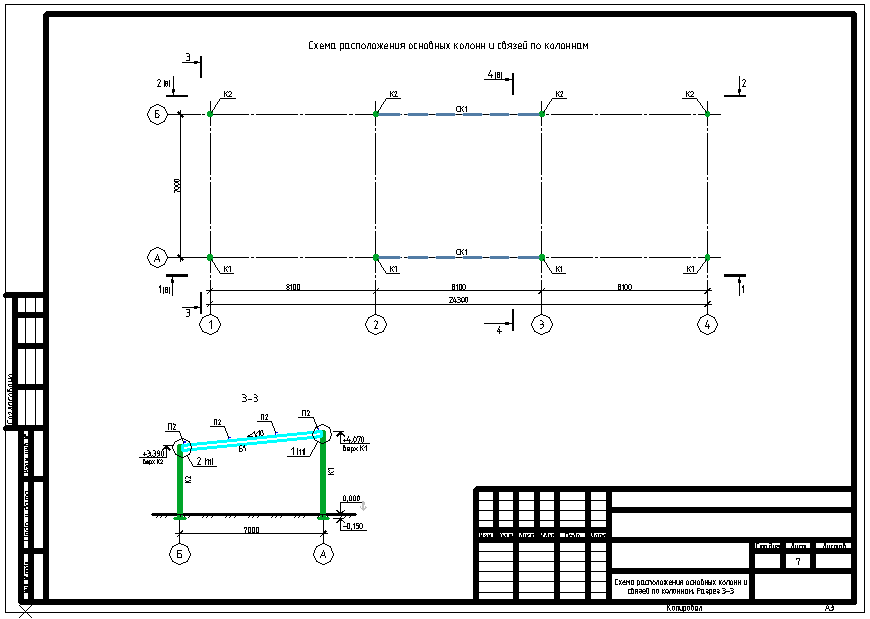

Общие данные, План баз колонн, Техническая спецификация металла, План на отм. 0,000, Ведомость элементов, Схемы расположения элементов, Узлы, Связь по колонне
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
-
навес для машин.dwg
