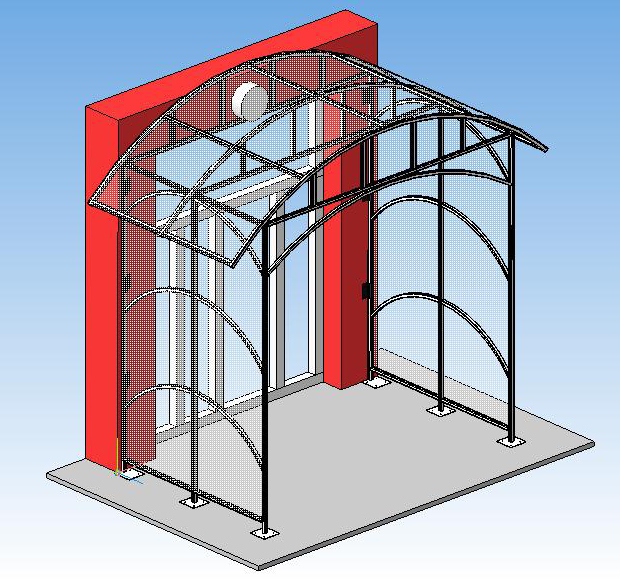

Спроектируемый навес из поликарбоната представляет собой каркас из трубы 40х40х3,5 боковые стенки которого обшиваются монолитным поликарбонатом, а крыша сотовым. Проект изготовлен по заявке администрации стороннего предприятия с целью придания более эстетичного вида для главного входа в здание этой администрации.
