Конкурс асов 3D-моделирования

Навес - летний кинотеатр

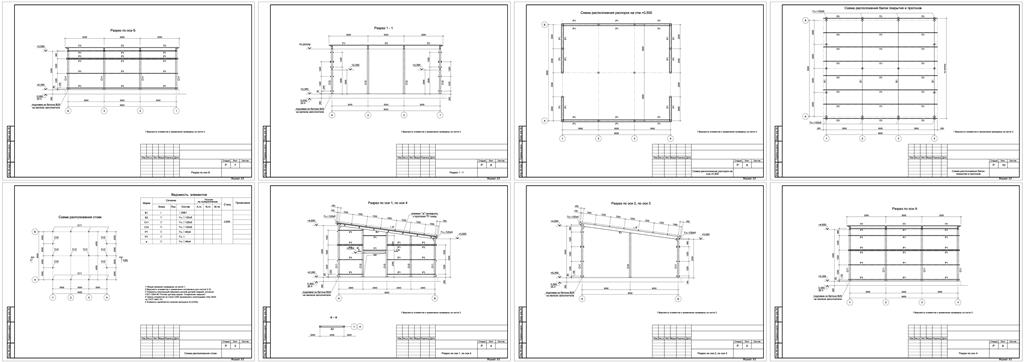

Проект летнего павильона (кинотеатр) площадью 72.0м2

Параметры и технические характеристика летнего павильона:
Площадь павильона – 8.0х 9.0 м = 72.0 м2 (периметр 34 м.п.);
Тип фундаментов – ленточный на винтовых сваях;
Несущие конструкции – металлокаркас(профильная труба 120х120х5мм, 40х80х2(3)мм, прогоны( или двутавровая балка 25Б1);
Облицовка фасада – планкен сосны окрашенный;
Стены- без утепления;
Витраж и двери- из алюминиевого профиля с заполнением двухкамерными стеклопакетами;
Покрытие пола- палубная лиственница 28х140мм( Сорт АВ);
Покрытие кровли – металлочерепица 0.5мм(полиэстр)
Этажность - один;
Тип кровли – односкатная;
Максимальная высота – 5.0м;
Минимальная высота – 3.8 м;

Состав: Архитектурные решения Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Навес - летний кинотеатр

летний кинотеатр.dwg
