Сооружение навеса для площадки бытовых отходов расположено в городе Санкт-Петербург и представляет собой квадратное в плане сооружение, облицованное досками. Для доступа внутрь имеется распашная дверь, а также откатные ворота, для закатывания контейнеров ТБО. Сооружение не капитальное и не требует фундамента. Устанавливается непосредственно на асфальтофетонное покрытие площадки. Несущая основа — сварной металлический каркас из профильных труб.
Размеры габаритные (Д/Ш/В) 4,9м х 4,9м х 3м
Размеры в плане по осям – 4,5м х 4,5м
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Навес площадки ТБО
Навес площадки ТБО
0
2
1051
4
0
100
Автор
Александр
Копалиани
Дата
04.01.2021
Язык
Русский
Состав

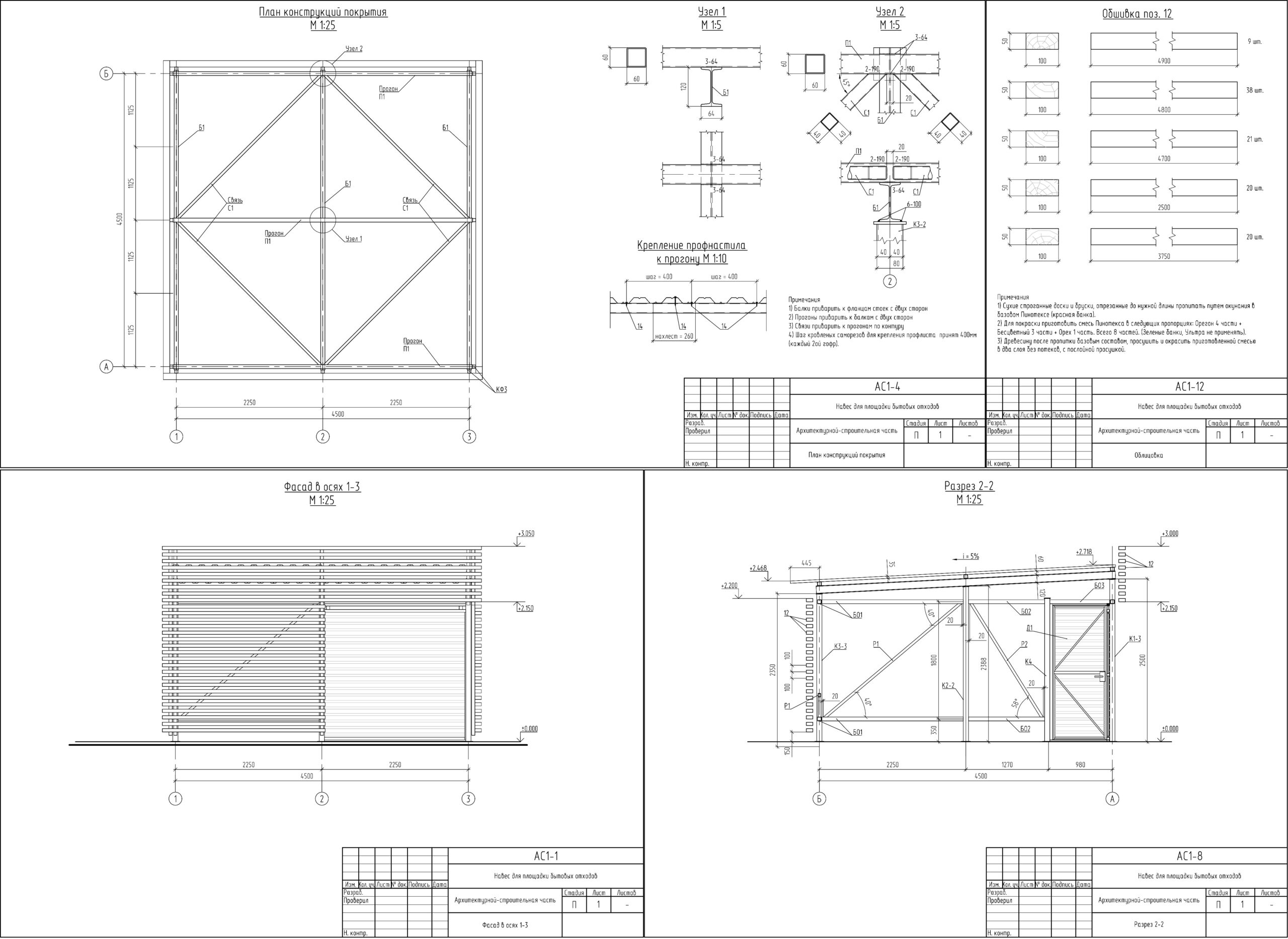

Фасады (АС), План на отм. 0.000 (АС), План конструкций покрытия (АС), Разрезы (АС), Стойки-колонны (АС), Балка, прогон, обвязочная балка, раскос, связь (АС), Колонны фахверковые, узел крепления фахверка, узел крепления облицовки (АС), Облицовка (АС), Узлы (АС), Спецификация элементов (АС), Дверь Д1 (АС), Ворота В1 (АС)
Софт
AutoCAD 2017
Как открыть?
Содержимое архива
-
eskdb.shx
-
eskdu.shx
-
Stpr.ctb
-
Навес_площадки_ТБО.dwg
-
Навес_площадка_ТБО_ПЗ.docx
