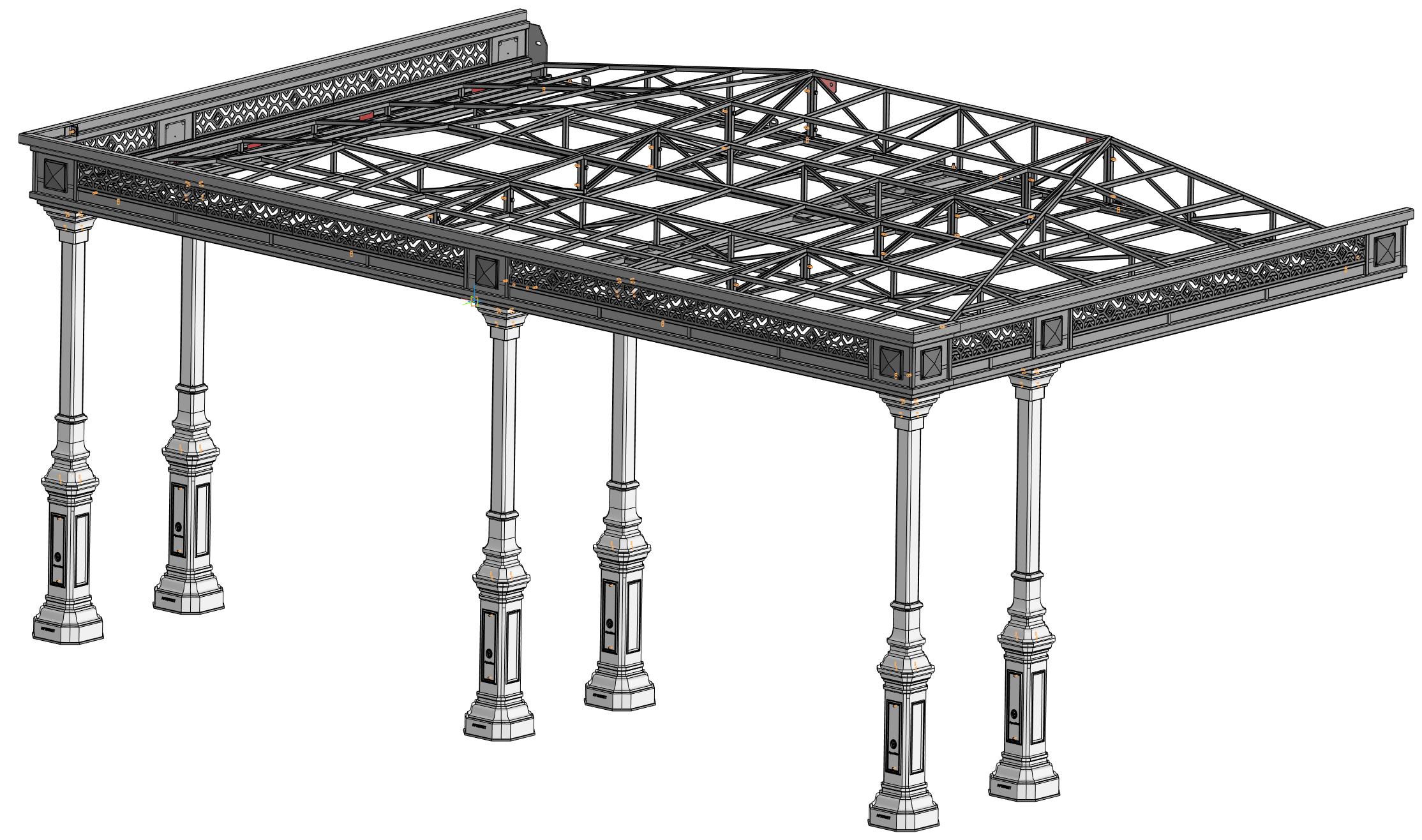

Навес пристенный 6600х4150х2860 мм

Навес с опорой на стену и несущие столбы, предназначен для декоративной защиты угловой части здания от осадков.

Состав: 3D сборка

Софт: КОМПАС-3D 19.1

Файлы:
Навес/
Навес/Обвязка/
Навес/Обвязка/Просечной лист (аналог меандра №9).m3d
Навес/Обвязка/Просечка в сборе 2430 мм (боковая обвязка).a3d
Навес/Обвязка/Обвязка (центр. часть).a3d
Навес/Обвязка/Обвязка (задняя балка - правая часть).a3d
Навес/Обвязка/Обвязка (правая часть).a3d
Навес/Обвязка/Обвязка (левая часть).a3d
Навес/Обвязка/Обвязка (задняя балка -левая часть).a3d
Навес/Обвязка/Задняя балка обвязки (в сборе) .a3d
Навес/Обвязка/Просечка в сборе 2870 мм (передняя обвязка).a3d
Навес/Обвязка/Обвязка передняя (основной вар.).a3d
Навес/Обвязка/Обвязка в сборе.a3d
Навес/Обвязка/Декор. элемент Д.э.№99.m3d
Навес/Обвязка/Просечка в сборе 670 мм (боковая обвязка).a3d
Навес/Обвязка/Просечка в сборе 2670 мм (передняя обвязка).a3d
Навес/Соединение мест установки (моё+заказчика).a3d
Навес/Крыша/
Навес/Крыша/Выборка для крышы под желоб (гибка).m3d
Навес/Крыша/Крыша (правый угол) изм..a3d
Навес/Крыша/Крыша (центральная часть) изм..a3d
Навес/Крыша/Крыша (левый угол) изм..a3d
Навес/Крыша/Крыша навеса в сборе (изм.).a3d
Навес/Навес в сборе (доработка).a3d
Навес/место под навес (корректировка от заказчика).m3d
Навес/Столб навеса/
Навес/Столб навеса/Столб опорный.a3d
Навес/Столб навеса/База Б.28.m3d
Навес/Столб навеса/Столб опорный в сборе (Т01,Б28,Ка56).a3d
Навес/Столб навеса/Вставка столба верхняя.a3d
Навес/Столб навеса/Капитель Ка.56.m3d
Навес/Столб навеса/лючок на новый Т.01.m3d
Навес/Столб навеса/Тумба Т.01 в сборе с лючком.a3d
Навес/Столб навеса/Тумба Т-01.m3d
Навес/Трубка для слива воды в водосточную трубу.a3d
