Навес складской

Складское помещение. Каркас и ворота выполнены из профильной трубы. Стены представляют из себя себя сварные секции из уголка и сетки Рабица.

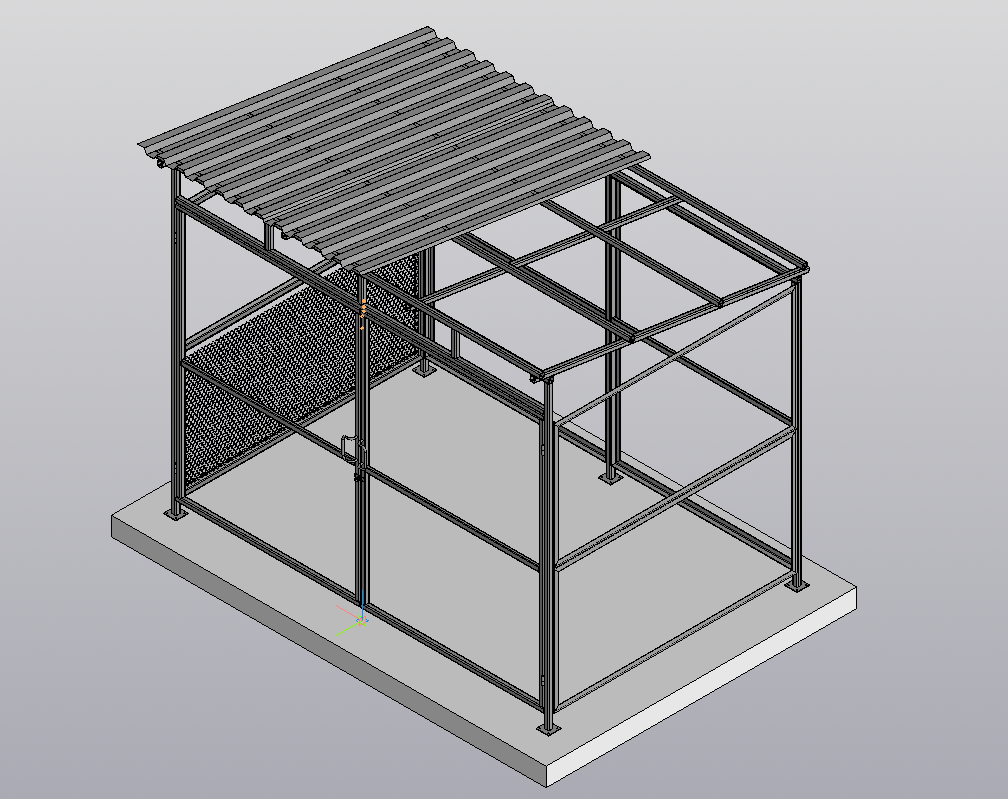

3D-модель с деталировкой. Чертежи выполнены в масштабе 1:15.
Габаритные размеры:
длина - 3258 мм
ширина - 2336 мм
высоота - 2605 мм

Состав: 3D Сборка, модели, чертежи

Софт: КОМПАС-3D 19.1

Файлы:
Навес складской/
Навес складской/9000-0678-1 СБ_Каркас навеса.a3d
Навес складской/СЕТКА 3.m3d
Навес складской/9000-0678-6_Опора.m3d
Навес складской/Профнастил С-21х1000 0.7мм.m3d
Навес складской/9000-0678-5-1_Стержень.m3d
Навес складской/9000-0678-Х-Х_Уголок 40х4 ГОСТ 8509-93.m3d
Навес складской/9000-0678 СБ_Шарнир.a3d
Навес складской/9000-0678-7_Ручка.m3d
Навес складской/9000-0678-5-2_Втулка.m3d
Навес складской/9000-0678-9_Засов.m3d
Навес складской/9000-0678 СБ_Навес складской.a3d
Навес складской/9000-0678-8_Ушко.m3d
Навес складской/Площадка.m3d
Навес складской/Чертежи/
Навес складской/Чертежи/9000-0678-2 СБ_Секция боковая.cdw
Навес складской/Чертежи/9000-0678-9_Засов.cdw
Навес складской/Чертежи/9000-0678-8_Ушко.cdw
Навес складской/Чертежи/9000-0678-1 СБ_Каркас навеса.cdw
Навес складской/Чертежи/9000-0678-5 СБ_Шарнир.cdw
Навес складской/Чертежи/9000-0678-3 СБ_Секция дверная.cdw
Навес складской/Чертежи/9000-0678-6_Опора.cdw
Навес складской/Чертежи/9000-0678 СБ_Навес складской.cdw
Навес складской/Чертежи/9000-0678-7_Ручка.cdw
Навес складской/Чертежи/9000-0678-Х-Х_Уголок 40х40х4 ГОСТ 8509-93.cdw
Навес складской/Чертежи/9000-0678 СБ_Навес складской.spw
Навес складской/Чертежи/9000-0678-4 СБ_Секция задняя.cdw
Навес складской/Профлист НС35-1000-0,7 ГОСТ 24045-2016.a3d
Навес складской/СЕТКА 3.a3d
Навес складской/Профиль@Круг $d 12-В1-ГОСТ 2590-2006;36Н ГОСТ 14082-78 $@L = 75.2 мм.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

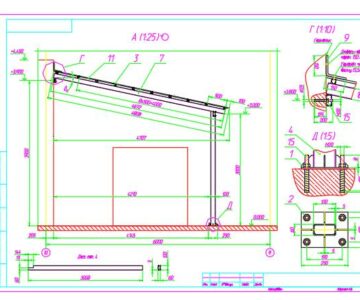

Односкатный навес
Рейтинг: 40
Софт: AutoCAD 2011
Состав: Монтажный чертеж (МЧ), деталир
2
11
7
1222
Односкатный навес

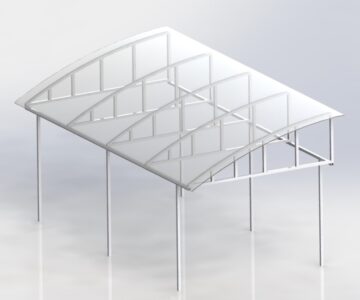

Навес для автомобиля 5150x3000x3000
Рейтинг: 20
Софт: SolidWorks 2021 SP4
Состав: 3D Сборка
0
1
1
409
Навес для автомобиля 5150x3000x3000
Стол металлический 1200х750х850 мм
Рейтинг: 20
Софт: КОМПАС-3D 19.1
Состав: 3D Сборка, чертежи и спец-ции
0
0
2
61
Стол металлический 1200х750х850 мм

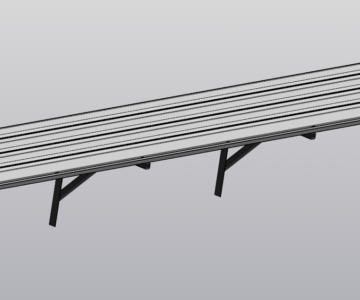

Навес наклонный из профнастила
