Навес (трап) для обслуживания конвейера

200

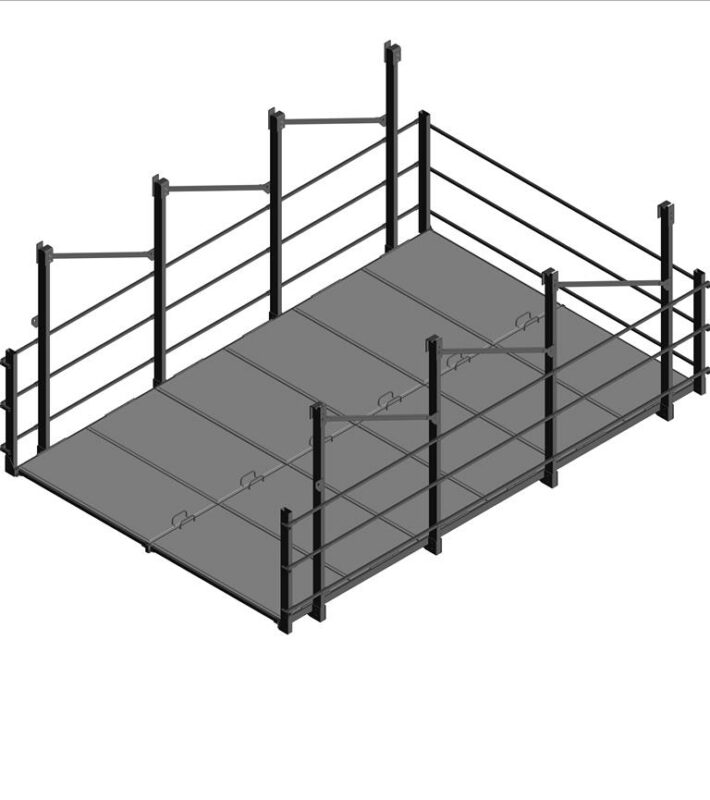

Навес (Трап) с откидными крышками для обслуживания роликов, барабанов, привода и других частей конвейера
Габаритные размеры (ДхШхВ): 4200 х 2850 х 1875 мм
Откидные крышки покрыты просечно-вытяжным листом толщиной 4 мм.

3D Модели Навес Навес для обслуживания конвейера навес из проф трубы Навес металлический трап

Автор

Илья Макушин

Дата

19.11.2025

Язык

Русский

Состав

3Д модель, чертежи для изготовления с файлами DXF, ведомость с количеством материала.

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

КД
- Н04.000.004 - Труба_02.cdw
- Н04.400.000 СБ - Вертикальная балка
  - Н04.400.004 - Пластина_02.cdw
  - Развертка
    - Н04.400.003 - Пластина_6 мм, 8 шт.dxf
    - Н04.400.005 - Пластина_03_4 мм, 8 шт.dxf
    - Н04.400.004 - Пластина_8 мм, 8 шт.dxf
    - Н04.400.006 - Пластина крепления_6 мм, 8 шт.dxf
  - Н04.400.000 СБ - Вертикальная балка.pdf
  - Н04.400.000 СБ - Вертикальная балка.cdw
  - Н04.400.004 - Пластина_02.pdf
- Н04.700.000 СБ - Пол
  - Н04.700.001 - Верхняя пластина.cdw
  - Развертка
    - Н04.700.001 - Верхняя пластина_4 мм, 1 шт.dxf
    - Н04.700.002 - Ребро_4 мм, 3 шт.dxf
  - Н04.700.000 СБ - Пол.cdw
  - Н04.700.000 СБ - Пол.pdf
  - Н04.700.001 - Верхняя пластина.pdf
- Н04.000.001 - Труба 30х30х1,5. L = 1280 мм.pdf
- Н04.600.000 СБ - Крышка
  - Развертка
    - Н04.600.004 - Лист ПВЛ.dxf
  - Н04.600.000 СБ - Крышка.cdw
  - Н04.600.000 СБ - Крышка.pdf
- Н04.000.000 СБ - Навес.stp
- Н04.200.000 СБ - Средняя балка
  - Развертка
    - Н04.200.002 - Заглушка_2 мм, 2 шт.dxf
  - Н04.200.000 СБ - Средняя балка.cdw
  - Н04.200.000 СБ - Средняя балка.pdf
- Н04.000.004 - Труба_02.pdf
- Н04.500.000 СБ - Укосина
  - Н04.500.000 СБ - Укосина.cdw
  - Развертка
    - Н04.500.002 - Пластина соединения_4 мм_12 шт.dxf
  - Н04.500.000 СБ - Укосина.pdf
- Н04.300.000 СБ - Поперечина
  - Развертка
    - Н04.300.002 - Пластина_4 мм_16 шт.dxf
  - Н04.300.000 СБ - Поперечина.pdf
  - Н04.300.000 СБ - Поперечина.cdw
- Н04.000.001 - Труба 30х30х1,5. L = 1280 мм.cdw
- Н04.000.000 СБ - Навес.cdw
- Н04.100.000 СБ - Боковой борт
  - Развертка
    - Н04.100.004 - Пластина_4 мм_4 шт.dxf
    - Н04.100.006 - Пластина_02_4 мм_16 шт.dxf
    - Н04.100.005 - Пластина крепления_4 мм_28 шт.dxf
  - Н04.100.000 СБ - Боковой борт.cdw
  - Н04.100.005 - Пластина крепления.cdw
  - Н04.100.005 - Пластина крепления.pdf
  - Н04.100.000 СБ - Боковой борт.pdf
- Н04.000.000 СБ - Навес.pdf
- Н04.000.000 СБ - Спецификация на материалы.xls
