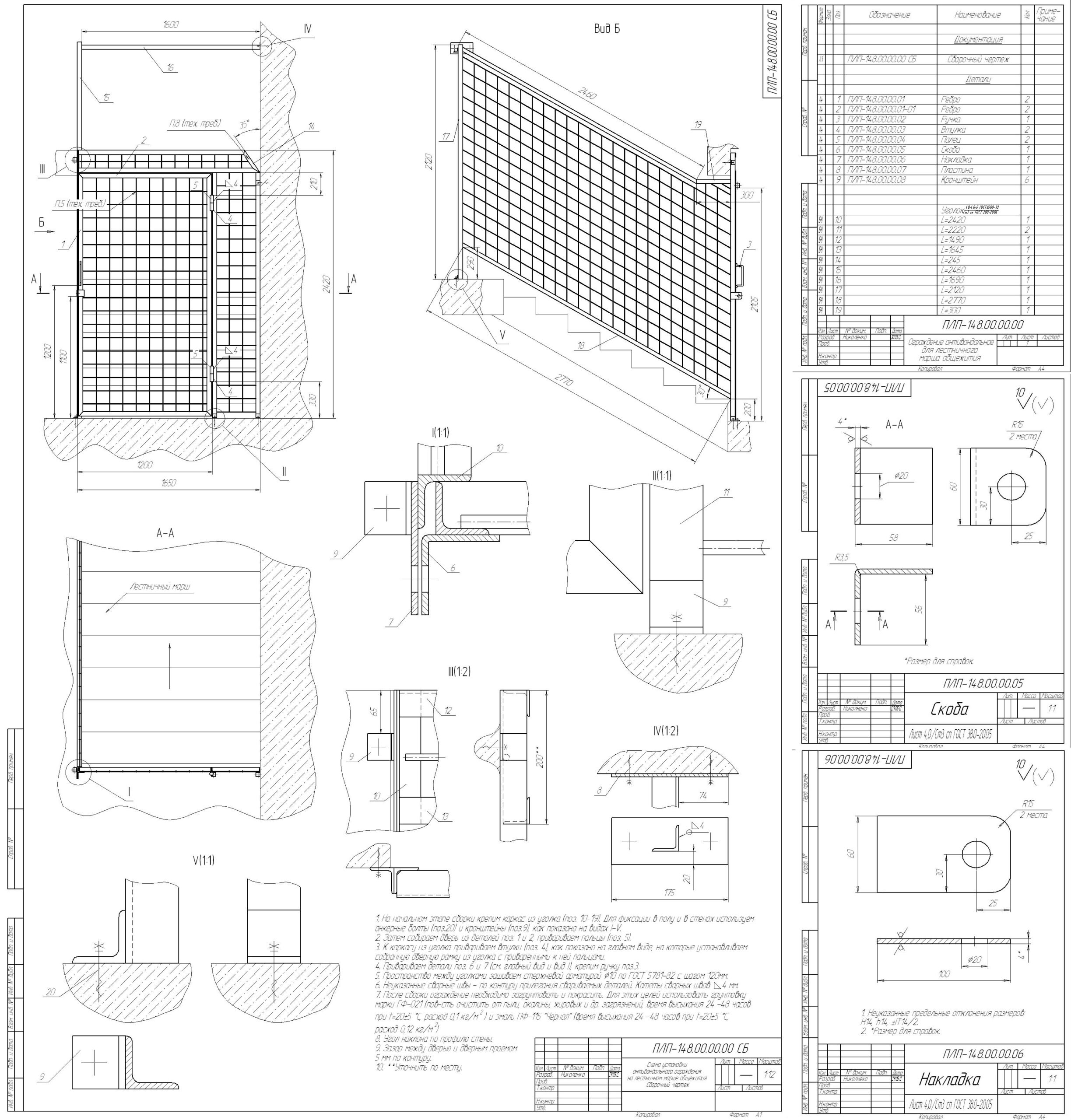

Ограждение на лестничный марш в здании общежития заказчика спроектировано с целью перекрытия фрагмента лестницы, которая ведет к двери на крышу здания. Лестница стала местом для тусовки местной молодежи, поэтому было решено оградить этот фрагмент лестницы, чтоб прекратить появление там посторонних людей. Конструкция представляет собой сварной каркас из уголка, зашитый стержневой арматурой, в котором установлена распашная дверь также из уголка, также зашита арматурой и имеющая возможность установки навесного замка.
