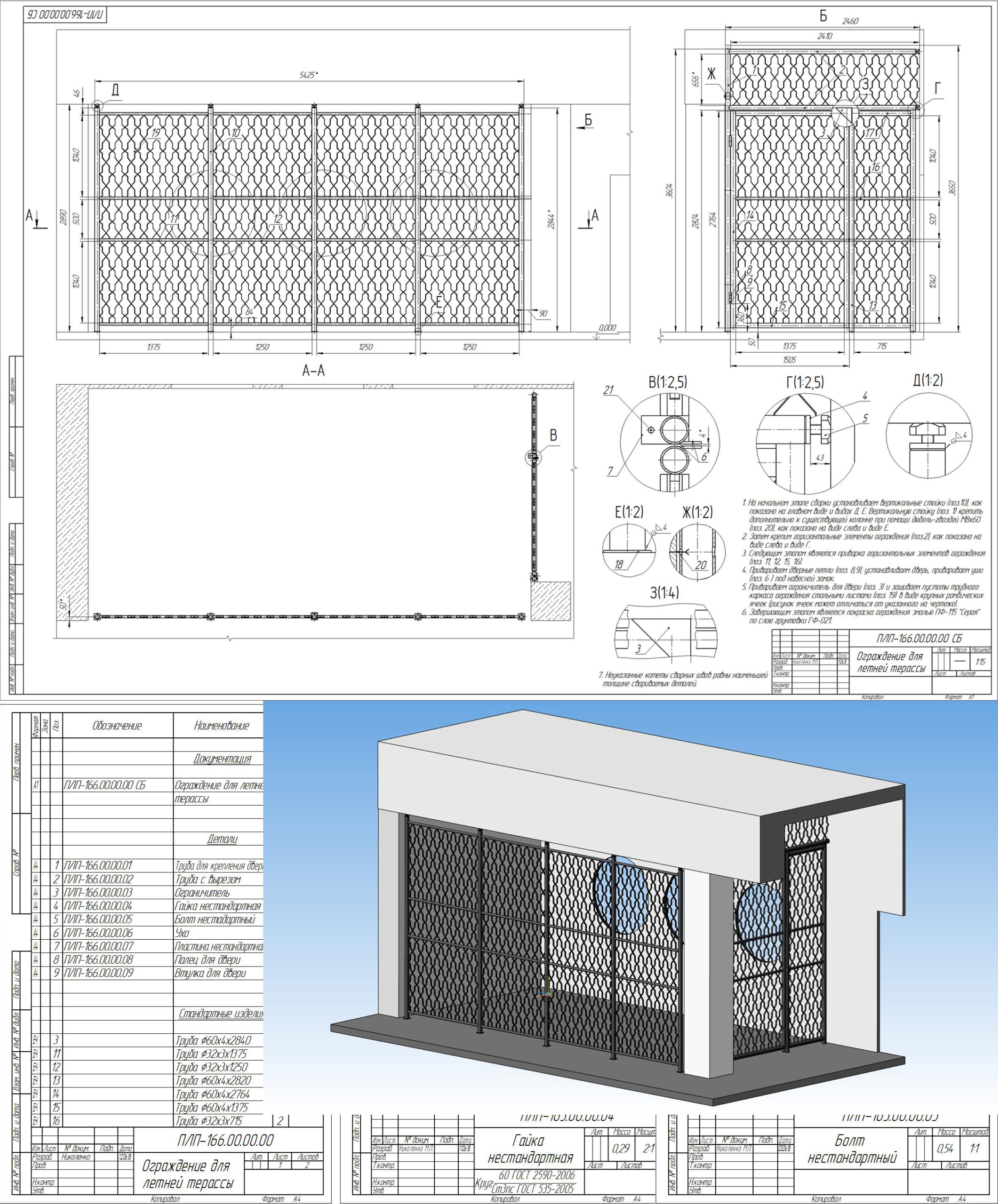

Ограждение для летней терассы кафе представляет собой трубный каркас (трубы Ø60х4 и Ø32х3) зашитый стальными листами в виде фигурных ромбов толщиной 2 мм, имеет распашную дверь из тех же материалов и уши для крепления навесного замка.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Ограждение для летней терассы
Ограждение для летней терассы
0
1
174
0
0
50
Сообщить о проблеме
Автор
Максим Палыч Николенко
Дата
04.10.2018
Язык
Русский
Состав
3D сборка, сборочный чертеж, деталировка
Софт
КОМПАС-3D 13 sp1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Болт хитрый 1.m3d
-
Втулка для двери.m3d
-
Гайка хитрая 1.m3d
-
Дверь 1.m3d
-
Квадрат 80х80х4 под 60-ю трубу.m3d
-
Ограничитель 1.m3d
-
Основание 1.m3d
-
ПЛП-166.00.00.00 СБ Ограждение разрушен печать.cdw
-
ПЛП-166.00.00.00 СБ Ограждение сборка.cdw
-
ПЛП-166.00.00.01 Труба для крепления.cdw
-
ПЛП-166.00.00.02 Труба с вырезом.cdw
-
ПЛП-166.00.00.03 Ограничитель.cdw
-
ПЛП-166.00.00.04 Гайка нестандартная.cdw
-
ПЛП-166.00.00.05 Болт нестандартный.cdw
-
ПЛП-166.00.00.06 Ухо.cdw
-
ПЛП-166.00.00.07 Пластина нестандартная.cdw
-
ПЛП-166.00.00.08 Палец для двери.cdw
-
ПЛП-166.00.00.09 Втулка для двери.cdw
-
Палец для двери.m3d
-
Пластина для трубы с отверстием 1.m3d
-
Сборка большой секции.a3d
-
Сборка всего 1.a3d
-
Сборка двери.a3d
-
Сборка малой секции.a3d
-
Спецификация для ограждения 1.spw
-
Труба 32х3х715.m3d
-
Труба 32х3х1250.m3d
-
Труба 32х3х1375.m3d
-
Труба 60х4х715.m3d
-
Труба 60х4х1375.m3d
-
Труба 60х4х2340 с вырезом под трубу.m3d
-
Труба 60х4х2340.m3d
-
Труба 60х4х2764.m3d
-
Труба 60х4х2820.m3d
-
Труба 60х4х2850.m3d
-
Труба 60х4х3600 для крепления двери 1.m3d
-
Ухо 1.m3d
-
Чертеж Болт нестандартный.cdw
-
Чертеж Гайка нестандартная.cdw
-
Ячейка ограждения 1.m3d
