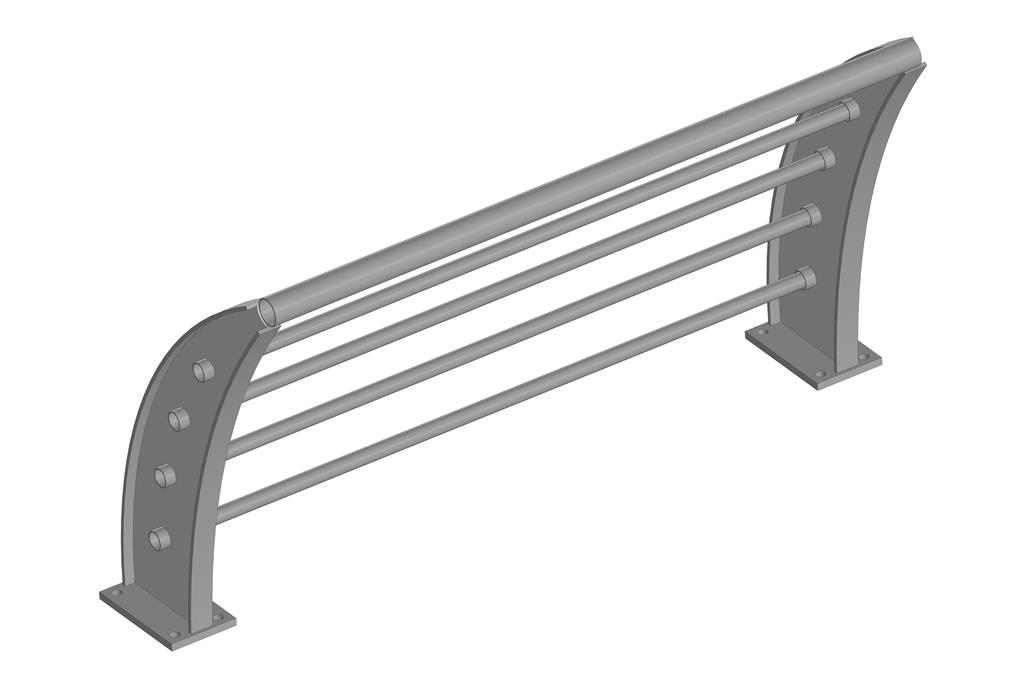

Это металлическое ограждение с изогнутыми стойками и четырьмя горизонтальными трубами.
Конструкция предназначена для использования в общественных местах с высокой проходимостью в качестве барьера безопасности.
Может быть изготовлено из нержавеющей стали или алюминия с различными вариантами финишной обработки. Длина секции 1500 мм
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Металлическое ограждение (секция) 1500 мм
Металлическое ограждение (секция) 1500 мм
0
0
7
0
0
150
Сообщить о проблеме
Автор
Ш М
Дата
04.06.2026
Язык
Русский
Состав
3д сборка, сборочный чертёж, фрагменты для резки(.frw), расход материалов
Софт
Компас-3D v23
Как открыть?
Отзывов пока нет
Содержимое архива
-
s=5, Rebro.frw
-
s=5, Rebro 5 dona.frw
-
s=8, Polosa 50.frw
-
s=16, Zakladnoy.frw
-
Закладной.m3d
-
Лист Microsoft Excel.xlsx
-

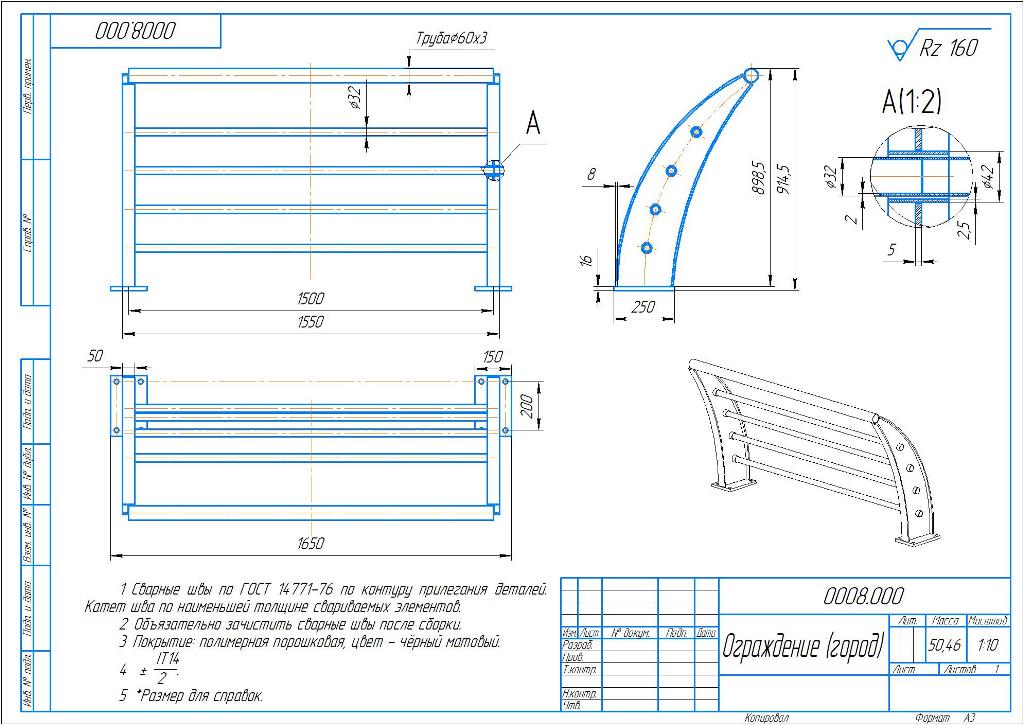

Ограждение (город) _ 0008.000.cdw
-
Полоса внутр.m3d
-
Полоса наружная.m3d
-
Ребро.m3d
-
Сборка.a3d
-
Сборка.stp
-
Труба60х3 ГОСТ 10704-911.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
