Откатные ворота на подшипниках

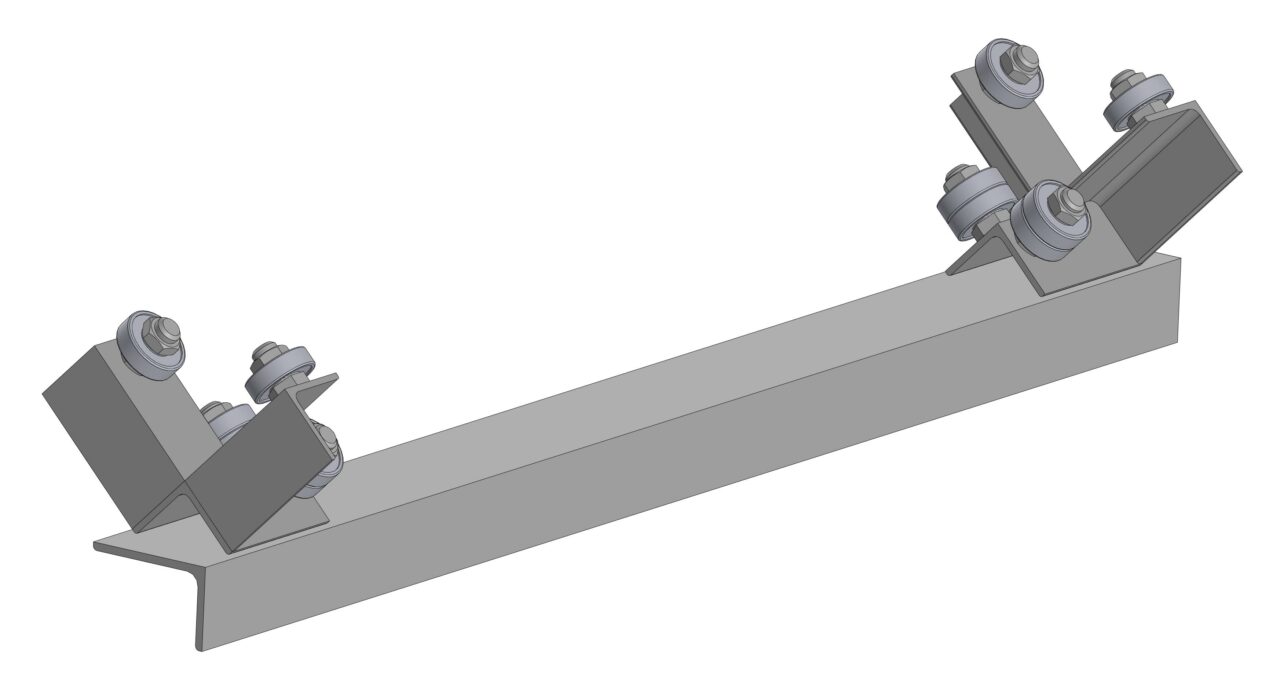

Откатные ворота на подшипниках (Схема Якселя).

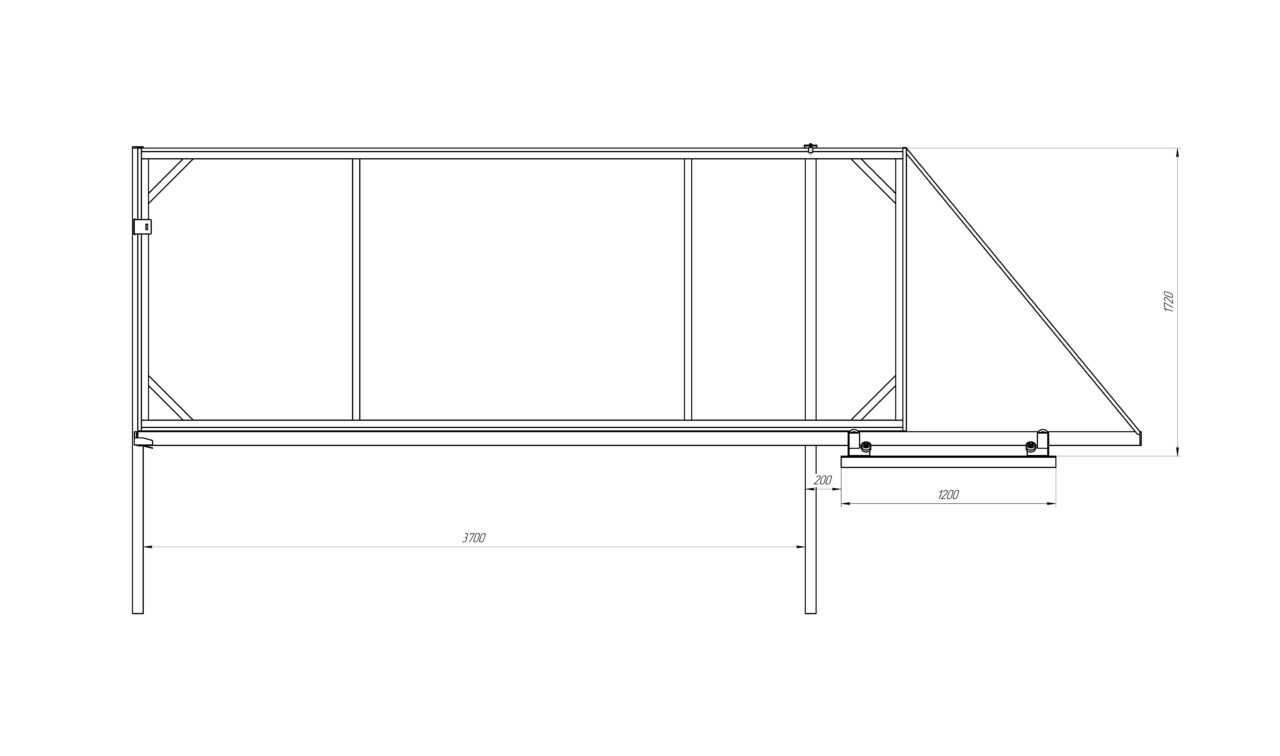

Ширина пролета между столбами 3,7м.

Болты М20х1,5; наружный диаметр подшипников 52мм.
Максимальные габариты: высота от уровня земли - 1,7м; направляющий профиль в подшипниках сечением 60х60 - 5,6м.

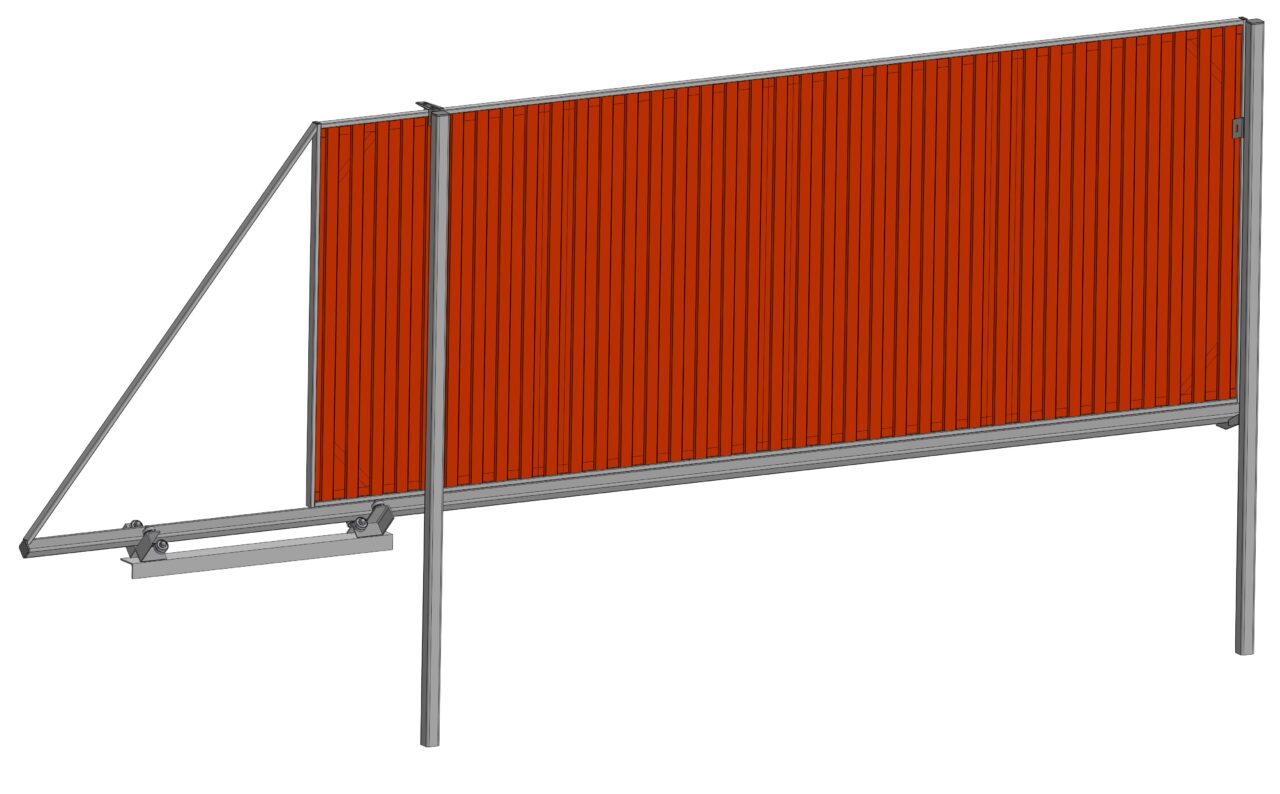

Высота профлиста - 1540мм.

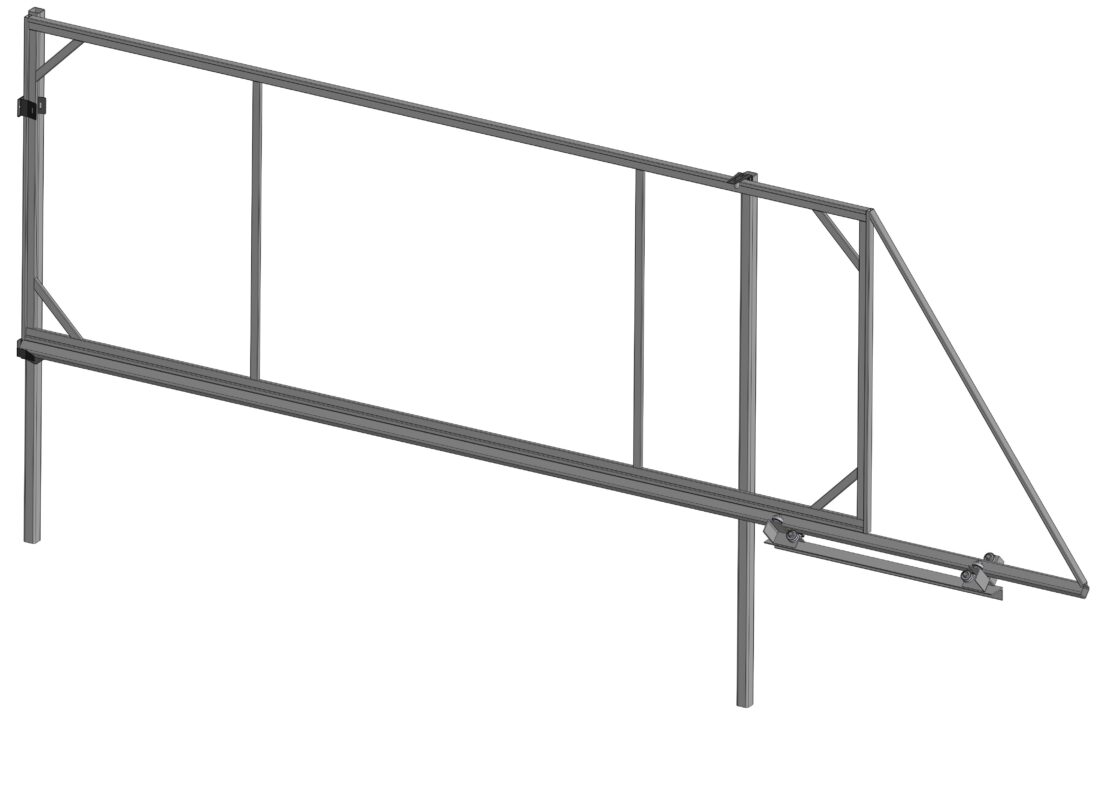

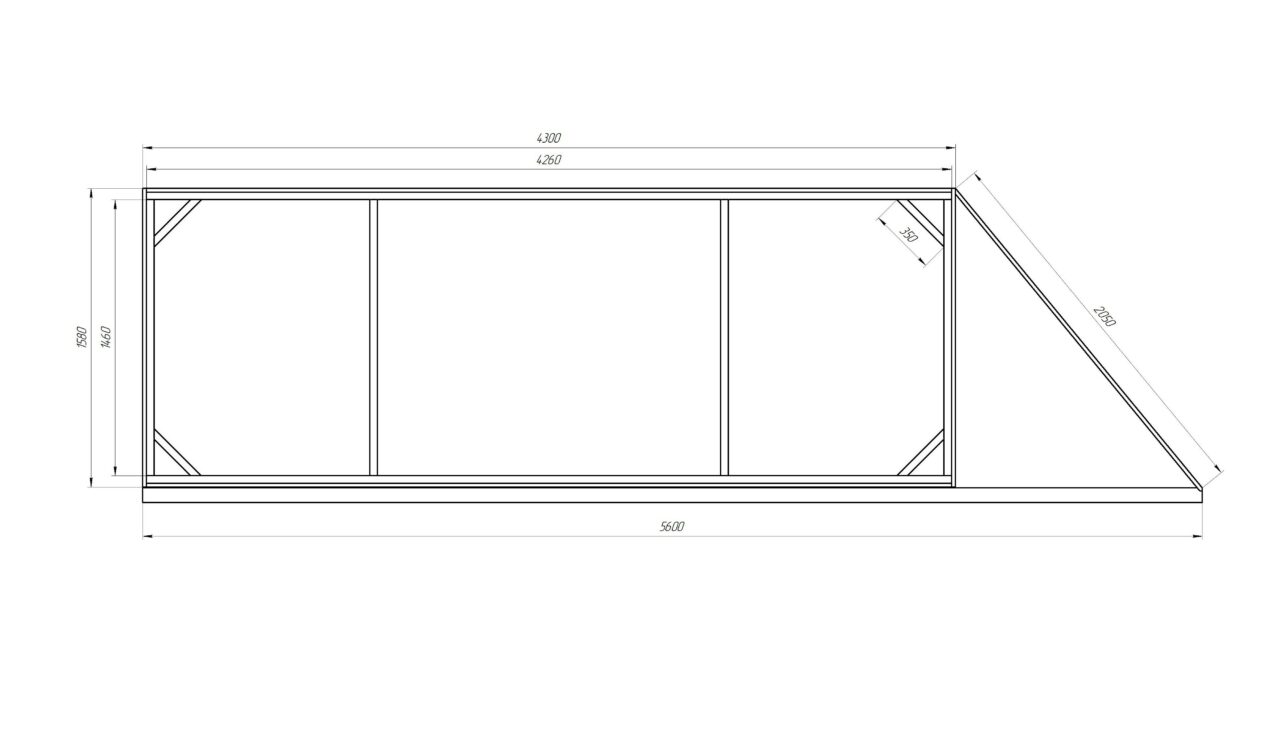

Наибольшая длина лаг в каркасе 40x20: (вертикальная-1580) и (горизонтальная-4300мм).
Рекомендуемая глубина бетонирования столбов 0,9-1,2м.
