Параметрические шаблоны профилей металлопроката для Компас 3D с генерацией спецификации

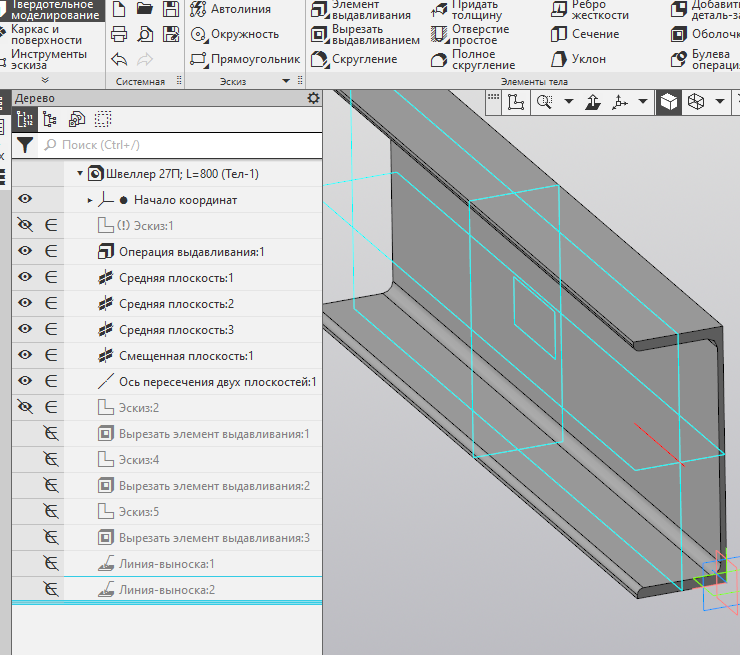

Набор файлов шаблонов для компаса. В файлах присутствует связь с параметрами сечения, что позволяет автоматически формировать спецификацию металла
Профили нужно добавить в папку шаблонов компаса:
C:\Program Files\ASCON\KOMPAS-3D v21\Templates
В данном комплекте 10 профилей:
Уголок, Швеллер, Двутавр, полоса, лист, ПВ, труба сварная, труба цельнотянутая, труба профильная, труба профильная прямоугольная.
При необходимости Вы можете добавить свой прокат в базу(сохранив деталь в виде шаблона) используя эти шаблоны как образец. В некоторых файлах есть таблицы параметров (профили) для некоторых в этом нет нужды (лист)

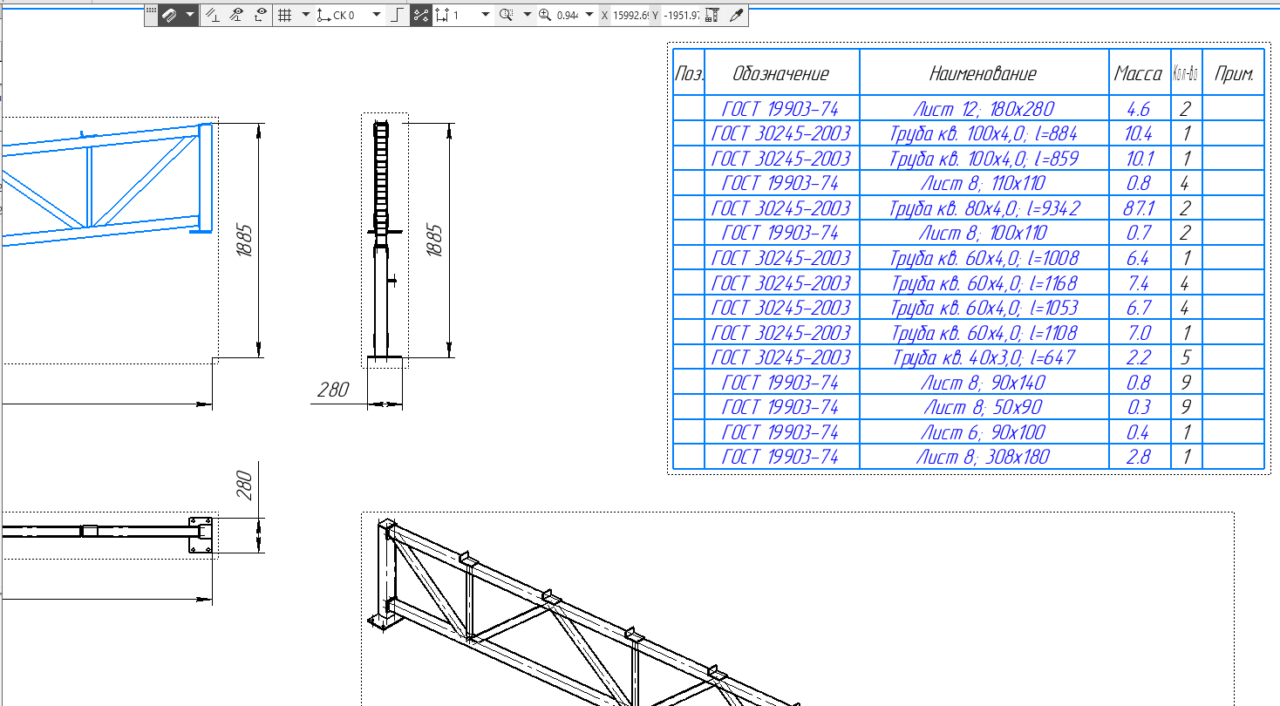

Спецификация формируется через: управление - создать отчет.
При формировании модели нужно учитывать особенность того что обычные детали не из подготовленных шаблонов в спецификацию попадут некорректно. Если вам потребуется, например, произвольный размер детали из листа, то нужно взять, сначала прямоугольный лист и отсечь лишние участки чтобы в спецификацию попал лист исходных размеров(заготовка)
