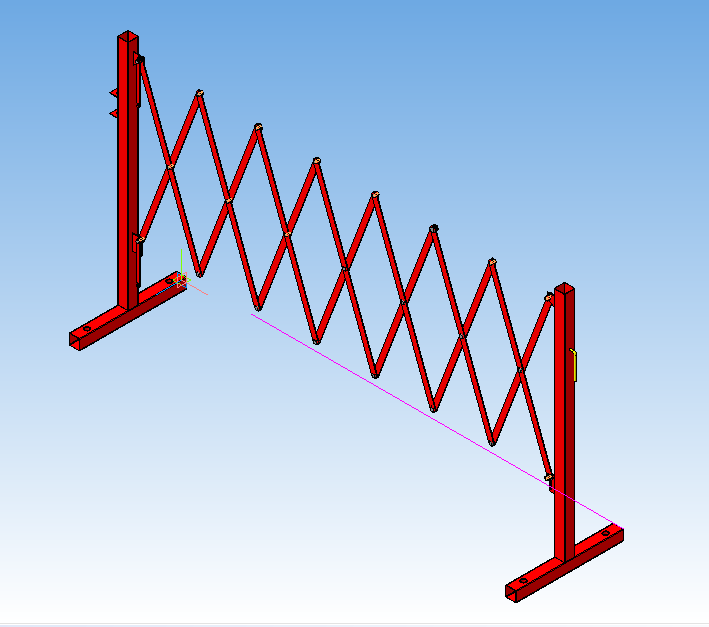

Переносной раздвижной барьер, высотой 1300 мм, предназначен для быстрого ограждения определенного места. Вес барьера 28 кг. Легко устанавливается одним человеком. Может выполнять функцию шлагбаума. Модель подвижна.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Переносной раздвижной барьер
Переносной раздвижной барьер
0
121
6287
8
4
50
Сообщить о проблеме
Автор
Дмитрий
Дата
29.08.2016
Язык
Русский
Состав
3D сборка, модели всех деталей
Софт
КОМПАС-3D 15.2
Как открыть?
Содержимое архива
-
Пластина подвижная1.m3d
-
Защёлка _ КЗ-6651.00.002.m3d
-
Поручень.m3d
-
Проушина.m3d
-
Петля.m3d
-
Ось _ КЗ-6651.00.003.m3d
-
Втулка анкерная.m3d
-
Нижняя перекладина _ КЗ-6651.01.002.m3d
-
Ограждение временное _ КЗ-6651.00.000 - копия - копия - копия.a3d
-
Перекладина _ КЗ-6651.00.001.m3d
-
Стойка _ КЗ-6651.01.001.m3d
-
Стойка правая _ КЗ-6651.02.000.a3d
-
втулка центровочная.m3d
-
Стойка левая _ КЗ-6651.01.000.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
mehanik
Алиса Селезнева
Иван Иванов
Комментарии
4
dj-sera791
12.05.2021 в 15:07
Ссылка на комменарий 325021
В направляющих не заедает?
Дмитрий
Автор
14.05.2021 в 06:14
Ссылка на комменарий 325124
Из партии в 1500 ни одна не заедала.
dj-sera791
12.05.2021 в 11:09
Ссылка на комменарий 325006
Здравствуйте, какая минимальная длина, какая максимальная?
Дмитрий
Ребров
Модератор
12.05.2021 в 14:32
Ссылка на комменарий 325016
На картинке предварительного просмотра показа максимальная длинна всей конструкции 2500. В сложенном состоянии 400. Если увеличить ход по нижними направляющим стоек максимальная длина может быть больше. Или увеличить количество перекладин. Длинна детали "перекладина" по осям болтов 930.
