Пирамидально-призматический бункер

Астраханский государственный университет
Кафедра "Машиностроение"
Задание по дисциплине "Инженерная графика"

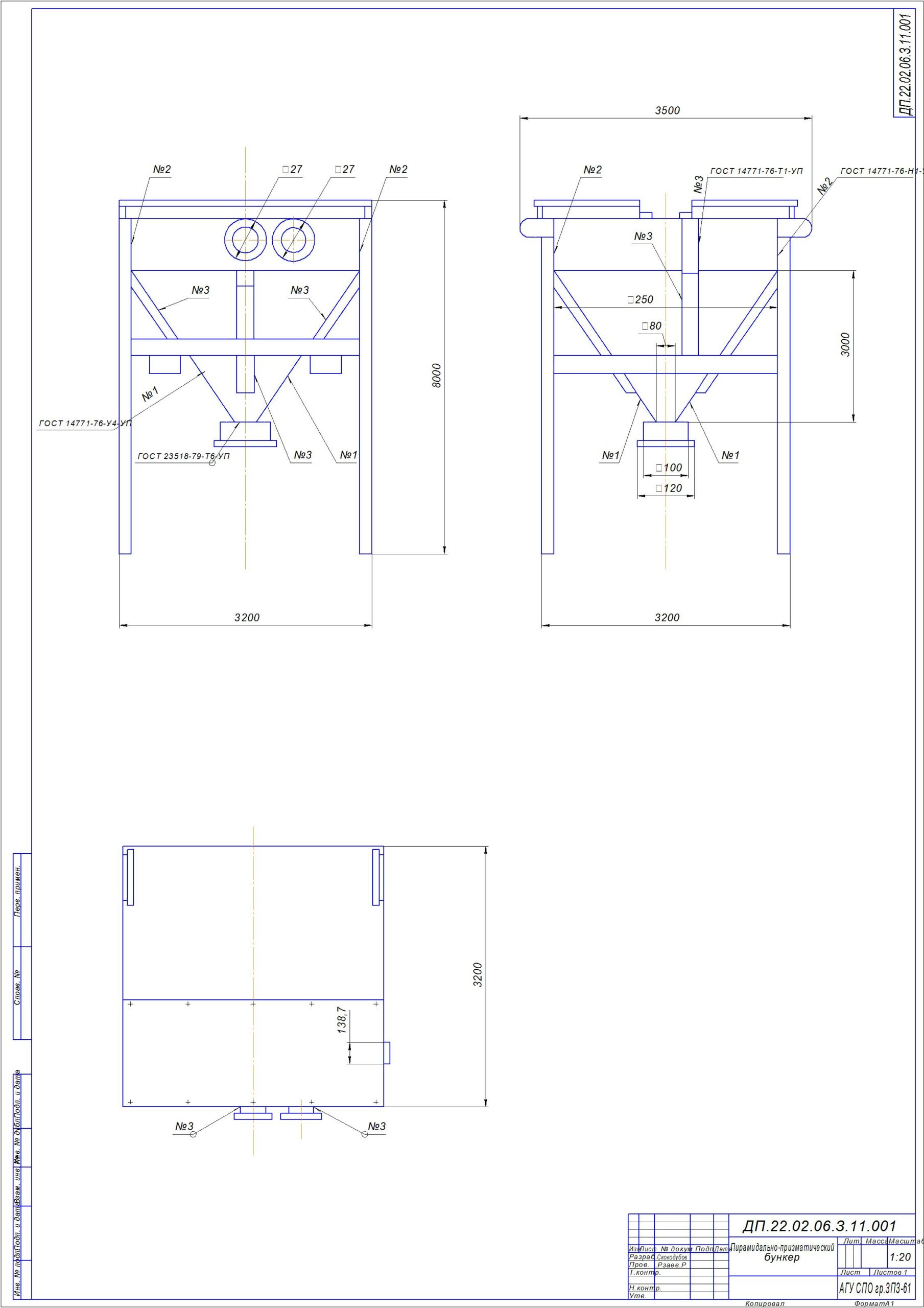

Задание "Сделать чертеж пирамидально-призматического бункера"
Астрахань 2015

Наиболее распространены в промышленном строительстве пирамидально-призматические бункера (прямоугольные и квадратные). Конусно - цилиндрические бункера более экономичны по сравнению с ними, так как конструкция работает на растяжение без изгиба, но пирамидально - призматические бункера проще при изготовлении, лучше вписываются в габариты зданий и занимают меньше производственной площади.
Пирамидально-призматический бункер состоит из верхней призматической части и нижней части, имеющей форму усеченной пирамиды или обелиска. Вертикальные стенки бункера образуются, как правило, бункерными несущими балками и имеют горизонтальные и вертикальные ребра жесткости. Обшивка воронки укрепляется обычно только горизонтальными ребрами жесткости.
Размеры:
длина 8000
ширина 3200
В задание входит один чертеж

Состав: Пирамидально-призматический бункер (чертеж) Язык документа

Софт: КОМПАС-3D 13
