Площадка обслуживания транспортера и пневмотрубопровода

Площадка обслуживания транспортера и пневмотрубопровода

173

1490

150

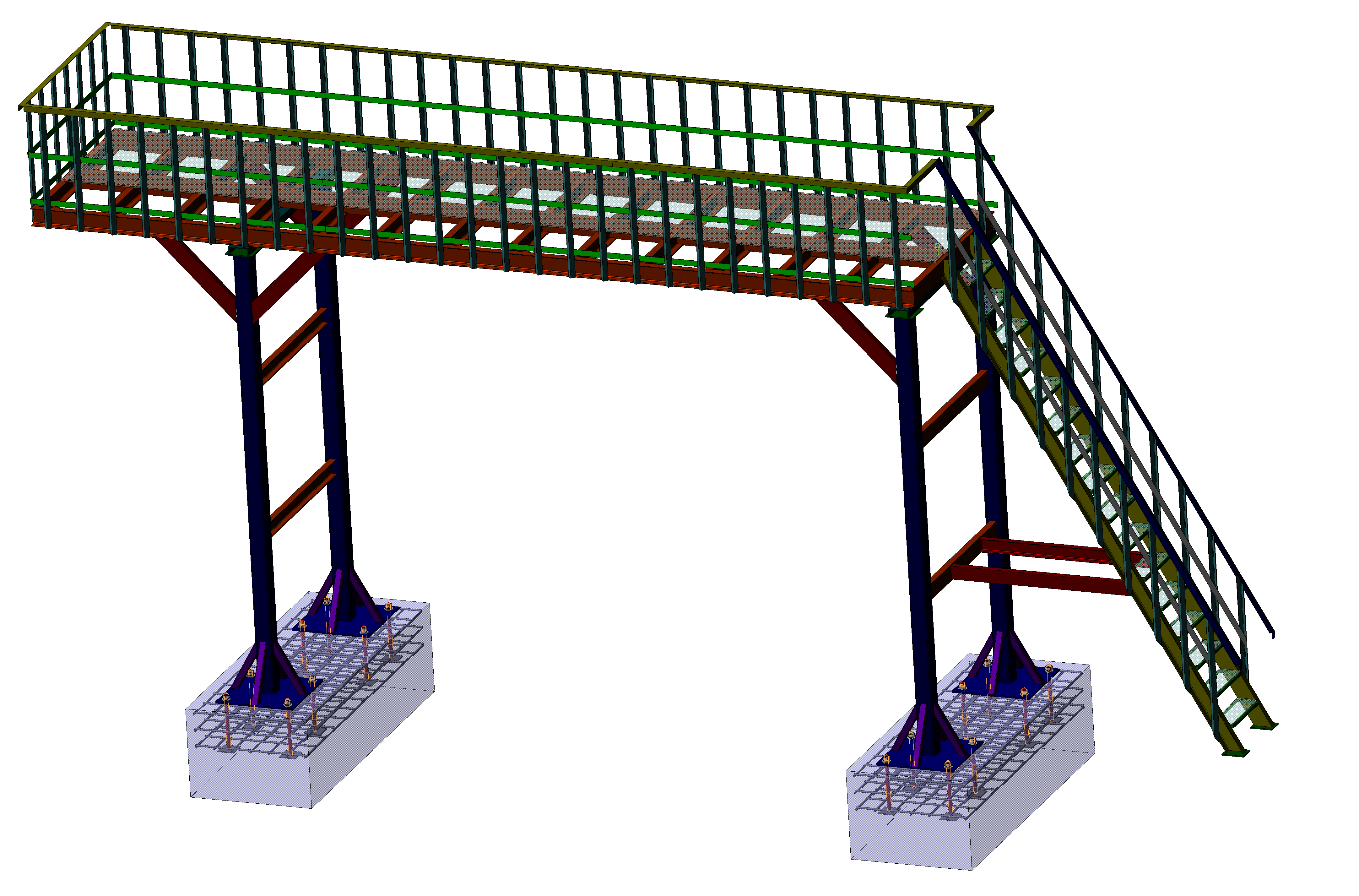

3D модель Площадка обслуживания транспортера и пневмотрубопровода

3D модели деталей и сборок площадки обслуживания транспортера и пневмотрубопровода для производства пеллет

3D Модели

Автор

Владимир Голубев

Дата

07.02.2016

Язык

Русский

Состав

3D модели деталей и сборок

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Площадка обслуживания тр-ра поз. 14 и трубопровода - копия
- Лестница
  - Ступенька
    - ПВЛ 306 576х190.m3d
    - Уголок 25х25х3 L=200мм..m3d
    - Элемент ступеньки №1.m3d
    - Ступенька _ ПОТР14.100.005СБ.a3d
  - Лестница _ ПОТР14.100.004СБ.a3d
  - Балка леснтницы №1 _ ПОТР14.200.004.m3d
  - Балка леснтницы №2 _ ПОТР14.200.005.m3d
  - Лист 10,0х200х150.m3d
- Площадка обслуживания в сборе с транспортером _ ПОТР14.100.011СБ.a3d
- Площадка обслуживания в сборе с транспортером _ ПОТР14.100.011СБ - копия.a3d
- Перила заднее
  - Уголок 50х50х5 L=1990мм..m3d
  - Уголок 45х45х5 L=1100мм..m3d
  - Перила заднее.a3d
  - Лист 1910х50х4.m3d
- Площадка
  - Швеллер 16П L=8000 мм..m3d
  - Лист ПВЛ 306 1230х630.m3d
  - Лист ПВЛ 306 1230х2440.m3d
  - Площадка _ ПОТР14.100.001СБ.a3d
  - Швеллер 16П L=854 мм..m3d
  - Балка №1 _ ПОТР14.200.001.m3d
  - Швеллер 18П L=2000мм..m3d
- Перила боковые
  - Уголок 50х50х5 L=2674мм..m3d
  - Уголок 45х45х5 L=1100мм..m3d
  - Перила боковое.a3d
  - Лист 2674х50х4.m3d
- Перила лестницы левое
  - Элемент перила левого №1.m3d
  - Элемент перила левого №2.m3d
  - Перила лестницы левое.a3d
- Перила лестницы правое
  - Элемент перила правого №1.m3d
  - Перила лестницы правые.a3d
  - Элемент перила правого №3.m3d
  - Элемент перила правого №2.m3d
- Подставка под транспортер №2
  - Труба 50х50х3 L=1506 мм..m3d
  - Уголок 50х50х4 L=400мм..m3d
  - Лист 6,0х200х200.m3d
  - Подставка №2 _ ПОТР14.100.013СБ.a3d
- Фундамент
  - Шпилька
    - Шпилька _ ПОТР14.600.001.m3d
    - Лист 8,0х150х150.m3d
    - Шпилька в сборе _ ПОТР14.100.011СБ.a3d
  - Арматура фундамента
    - Арматура 16 ГОСТ 10884-94 L=1000 мм..m3d
    - Арматура фундамента.a3d
    - Арматура 16 ГОСТ 10884-94 L=2700 мм..m3d
  - Фундамент _ ПОТР14.100.010СБ.a3d
  - Бетон.m3d
- Площадка обслуживания поз. 14
  - Перекладина №2.m3d
  - Перекладина №1.m3d
  - Раскос №4 _ ПОТР14.200.006.m3d
  - Швеллер 14П L=1586 мм..m3d
  - Раскос №2 _ ПОТР14.200.002.m3d
  - Раскос №3 _ ПОТР14.200.005.m3d
- Подставка под транспортер №1
  - Уголок 50х50х4 L=400мм..m3d
  - Подставка №1 _ ПОТР14.100.012СБ.a3d
  - Лист 6,0х200х200.m3d
  - Труба 60х60х6 L=2663 мм..m3d
- Чертежи
  - Лестница
    - Лестница Сборочный чертеж _ ПОТР14.100.004СБ.cdw
    - Ступенька
      - Ступенька Сборочный чертеж _ ПОТР14.100.005 СБ.cdw
      - Элемент ступеньки №1 _ ПОТР14.300.001.cdw
      - Спецификация.spw
    - Балка леснтницы №2 _ ПОТР14.200.005.cdw
    - Балка леснтницы №1 _ ПОТР14.200.004.cdw
    - Спецификация.spw
  - Перила заднее
    - Перила заднее Сборочный чертеж _ ПОТР14.100.006 СБ.cdw
    - Спецификация.spw
  - Площадка
    - Площадка Сборочный чертеж _ ПОТР14.100.001СБ.cdw
    - Спецификация.spw
    - Балка №1 _ ПОТР14.200.001.cdw
  - Перила боковые
    - Перила боковое Сборочный чертеж _ ПОТР14.100.007 СБ.cdw
    - Спецификация.spw
  - Перила лестницы левое
    - Элемент перила левого №1 _ ПОБВ.300.005.cdw
    - Элемент перела левого №2 _ ПОБВ.300.006.cdw
    - Спецификация.spw
  - Перила лестницы правое
    - Элемент перела правого №2 _ ПОТР14.300.003.cdw
    - Элемент перила правое №3 _ ПОТР14.400.003.cdw
    - Спецификация.spw
    - Элемент перила правого №1 _ ПОТР14.300.002.cdw
  - Подставка под транспортер №2
    - Спецификация.spw
  - Фундамент
    - Фундамент Сборочный чертеж _ ПОТР14.100.010СБ.cdw
    - Шпилька
      - Шпилька _ ПОТР14.600.001.cdw
      - Спецификация.spw
      - Шпилька в сборе Сборочный чертеж _ ПОТР14.100.011СБ.cdw
    - Спецификация.spw
  - Площадка обслуживания поз. 14
    - Перекладина №1 _ ПОТР14.300..4.cdw
    - Раскос №4 _ ПОТР14.200.006.cdw
    - Раскос №3 _ ПОТР14.200.005.cdw
    - Спецификация.spw
    - Раскос №2 _ ПОТР14.200.002.cdw
    - Перекладина №2.cdw
  - Подставка под транспортер №1
    - Спецификация.spw
  - Спецификация.spw
  - Петля _ ПОТР10.200.002.cdw
  - Опора
    - Опора Сборочный чертеж _ ПОТР14.100.002СБ.cdw
    - Спецификация.spw
    - Подставка _ ПОТР14.400.001.cdw
    - Раскос №1 _ ПОТР14.500.001.cdw
- Петля _ ПОТР10.200.002.m3d
- Площадка - копия
  - Швеллер 16П L=8000 мм..m3d
  - Лист ПВЛ 306 1230х630.m3d
  - Лист ПВЛ 306 1230х2440.m3d
  - Площадка _ ПОТР14.100.001СБ.a3d
  - Швеллер 16П L=854 мм..m3d
  - Балка №1 _ ПОТР14.200.001.m3d
  - Швеллер 18П L=2000мм..m3d
- Опора
  - Лист 10,0х250х250.m3d
  - Труба 150х150х8 L=3975мм..m3d
  - Опора _ ПОТР14.100.002СБ.a3d
  - Раскос №1 _ ПОТР14.500.001.m3d
  - Подставка.m3d
