- Площадка обслуживания химического реактора на 800 литров
Площадка обслуживания химического реактора на 800 литров
0
1
33
1
0
200
3D Модели
3D модель
безопасность
инженерный проект
металлоконструкция
площадка обслуживания
промышленное оборудование
реакторное оборудование
стальная конструкция
Химический реактор
чертежи КМ
Сообщить о проблеме
Автор
Дмитрий Никуленков
Дата
12.02.2026
Язык
Русский
Состав

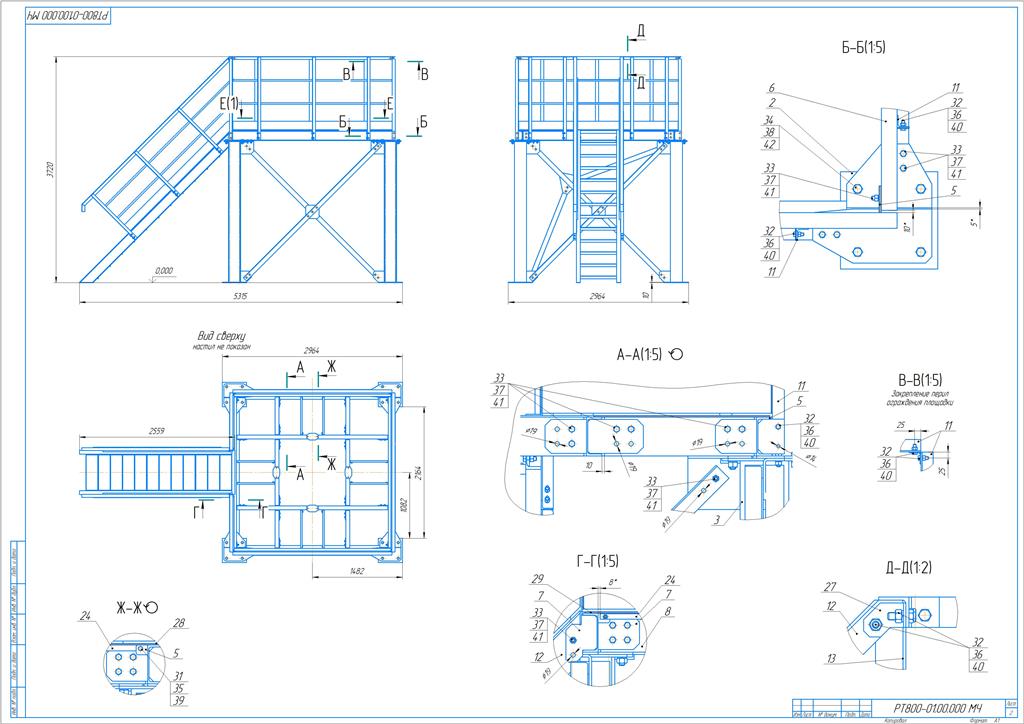

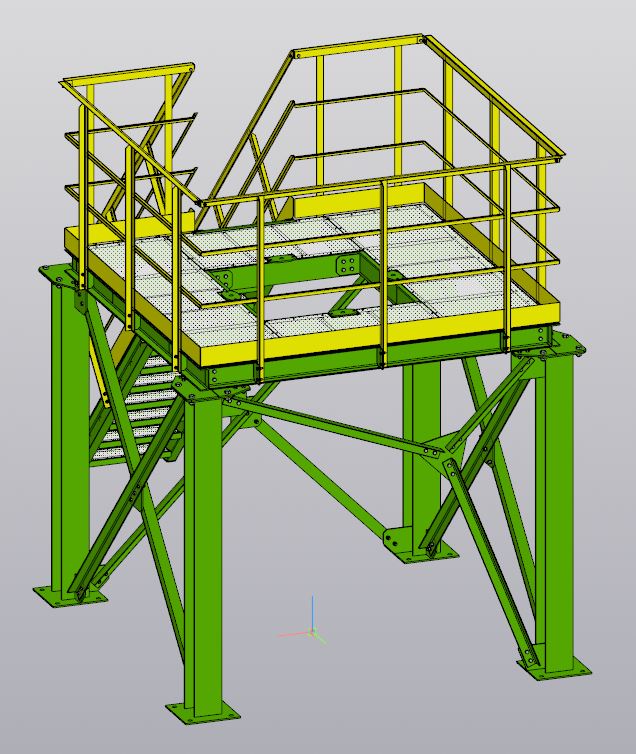

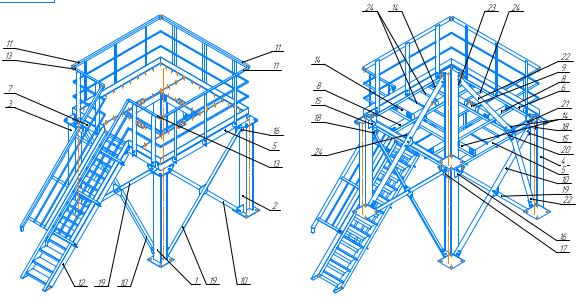

Полная 3D модель с деталями в Компас3D, Чертежи СБ со спецификацией, чертежи деталей - в Компас3D. Дополнительно выложены все чертежи с деталировкой в PDF.
