Площадка переносная под вилочный автопогрузчик

Площадка предназначена для обслуживания различных объектов на высоте. В площадке имеются специальные пазы для захвата вилами автопогрузчика. Ограждение и калитка являются съёмными. Размер площадки 2060х1260х1628. Рабочая документация выполнена в соответствии с требованиями промышленной безопасности

Состав: 3D Сборка, деталировка, спецификации, полный комплект документов для изготовления.

Софт: КОМПАС-3D 20

Файлы:

Каталог
Строительство
Металлоконструкции
Площадка переносная под вилочный автопогрузчик

Hexagon head bolt.m3d

01.02.00 - Ograjdenie torcevoe/

01.02.00 - Ograjdenie torcevoe/Zabor@@Sborochnyiy chertej.cdw

01.02.00 - Ograjdenie torcevoe/Stolbik@@Truba$d45h45h3 GOST 8639-82;St3sp GOST 13663-86$@@l=1315.m3d

01.02.00 - Ograjdenie torcevoe/Peremyichka@@Truba gn. @14~25h25h2@@TU 14-106-485-2004@@l=290.m3d

01.02.00 - Ograjdenie torcevoe/Zaglushka@@List$d2,00 GOST 19904-90;St3sp GOST 16523-97$@@40h40.m3d

01.02.00 - Ograjdenie torcevoe/Otbortovka@@List$dB-PN-4,0 GOST 19903-2015;St3sp GOST 14637-89$@@360h140.m3d

01.02.00 - Ograjdenie torcevoe/Zabor.a3d

01.02.00 - Ograjdenie torcevoe/Zabor.spw

01.02.00 - Ograjdenie torcevoe/Peremyichka 2@@Truba$d45h45h3 GOST 8639-82;St3sp GOST 13663-86$@@l=380.m3d

01.05.00 - Petlya/

01.05.00 - Petlya/Vtulka.m3d

01.05.00 - Petlya/Os'.m3d

01.05.00 - Petlya/Petlya.a3d

01.05.00 - Petlya/Petlya.spw

01.05.00 - Petlya/Os'.cdw

01.05.00 - Petlya/Vtulka.cdw

01.05.00 - Petlya/Plastina@@List$dB-PN-3,0 GOST 19903-2015;St3sp GOST 16523-97$@@40h40.m3d

01.05.00 - Petlya/Petlya@@Sborochnyiy chertej.cdw

01.01.00 - Rama/

01.01.00 - Rama/Svyaz' 1.m3d

01.01.00 - Rama/Perekladina@@Krug$d20 GOST 2590-2006;St3sp GOST 535-2005$@@L=570mm..m3d

01.01.00 - Rama/Proushina.cdw

01.01.00 - Rama/Stoyka lestnicyi@@Ugolok$d50h50h5 GOST 8509-93;St3sp GOST 535-2005$@@L= 490mm.m3d

01.01.00 - Rama/Otboynik.cdw

01.01.00 - Rama/Otboynik.m3d

01.01.00 - Rama/Rama.a3d

01.01.00 - Rama/Svyaz' 2.m3d

01.01.00 - Rama/Napravlyayuschaya 2@@SHveller$d20P GOST 8240-97;St3sp GOST 535-2005$@@L=1200mm..m3d

01.01.00 - Rama/Napravlyayuschaya@@Truba$d50h50h3 GOST 8639-82;09G2S GOST 13663-86$@@L=180mm.m3d

01.01.00 - Rama/Rama.spw

01.01.00 - Rama/Rama@@Sborochnyiy chertej.cdw

01.01.00 - Rama/Platik opornyiy@@List$dB-PN-10 GOST 19903-2015;St3sp GOST 14637-89$@@260h165.m3d

01.01.00 - Rama/Poperechina@@SHveller$d16P GOST 8240-97;St3sp GOST 535-2005$@@L= 1500 mm.m3d

01.01.00 - Rama/Nastil@@ List$dPVL 506 TU 36.26.11-5-89;St3sp GOST 380-2005$@@660h1480.m3d

01.01.00 - Rama/Proushina.m3d

01.01.00 - Rama/Noga@@SHveller$d16P GOST 8240-97;St3sp GOST 535-2005$@@L= 690mm..m3d

Hexagon nut.m3d

01.00.00 - Ploschadka nijnyaya/

01.00.00 - Ploschadka nijnyaya/Ploschadka nijnyaya.a3d

01.00.00 - Ploschadka nijnyaya/Zadvijka.cdw

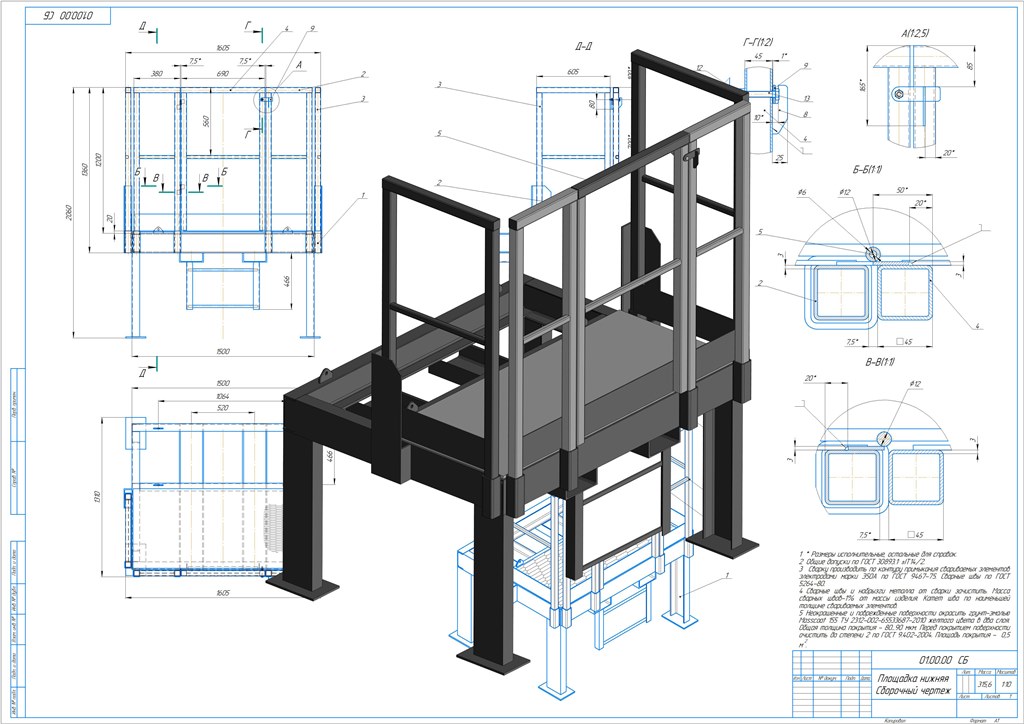

01.00.00 - Ploschadka nijnyaya/Ploschadka nijnyaya@@Sborochnyiy chertej.cdw

01.00.00 - Ploschadka nijnyaya/Upor.cdw

01.00.00 - Ploschadka nijnyaya/01.00.00 - Площадка нижняя.spw

01.00.00 - Ploschadka nijnyaya/Zadvijka.m3d

01.00.00 - Ploschadka nijnyaya/Upor.m3d

01.04.00 - Kalitka/

01.04.00 - Kalitka/Peremyichka 2@@Truba gn. @14~45h45h3@@TU 14-106-485-2004@@l=1130.m3d

01.04.00 - Kalitka/Kalitka.a3d

01.04.00 - Kalitka/Otbortovka@@List$dB-PN-4,0 GOST 19903-2015;St3sp GOST 14637-89$@@650h140.m3d

01.04.00 - Kalitka/Peremyichka @@Truba gn. @14~45h45h3@@TU 14-106-485-2004@@l=690.m3d

01.04.00 - Kalitka/Peremyichka 3@@Truba gn. 25h25h2 @@TU 14-106-485-2004@@ l=600.m3d

01.04.00 - Kalitka/Kalitka.spw

01.04.00 - Kalitka/Kalitka@@Sborochnyiy chertej.cdw

01.03.00 - Ograjdenie bokovoe/

01.03.00 - Ograjdenie bokovoe/Perila@@Truba gn. @14~45h45h3@@TU 14-106-485-2004@@L= 605.m3d

01.03.00 - Ograjdenie bokovoe/Ograjdenie bokovoe@@Sborochnyiy chertej.cdw

01.03.00 - Ograjdenie bokovoe/Zaglushka@@List$d2,00 GOST 19904-90;St3sp GOST 16523-97$@@40h40.m3d

01.03.00 - Ograjdenie bokovoe/Bort@@List$dB-PN-4,0 GOST 19903-2015;St3sp GOST 14637-89$@@560h140.m3d

01.03.00 - Ograjdenie bokovoe/Ograjdenie bokovoe.a3d

01.03.00 - Ograjdenie bokovoe/Stoyka @@Truba gn. @14~45h45h3@@TU 14-106-485-2004@@L=1315.m3d

01.03.00 - Ograjdenie bokovoe/Svyaz'@@Truba gn. @14~25h25h2@@TU 14-106-485-2004@@L=515.m3d
