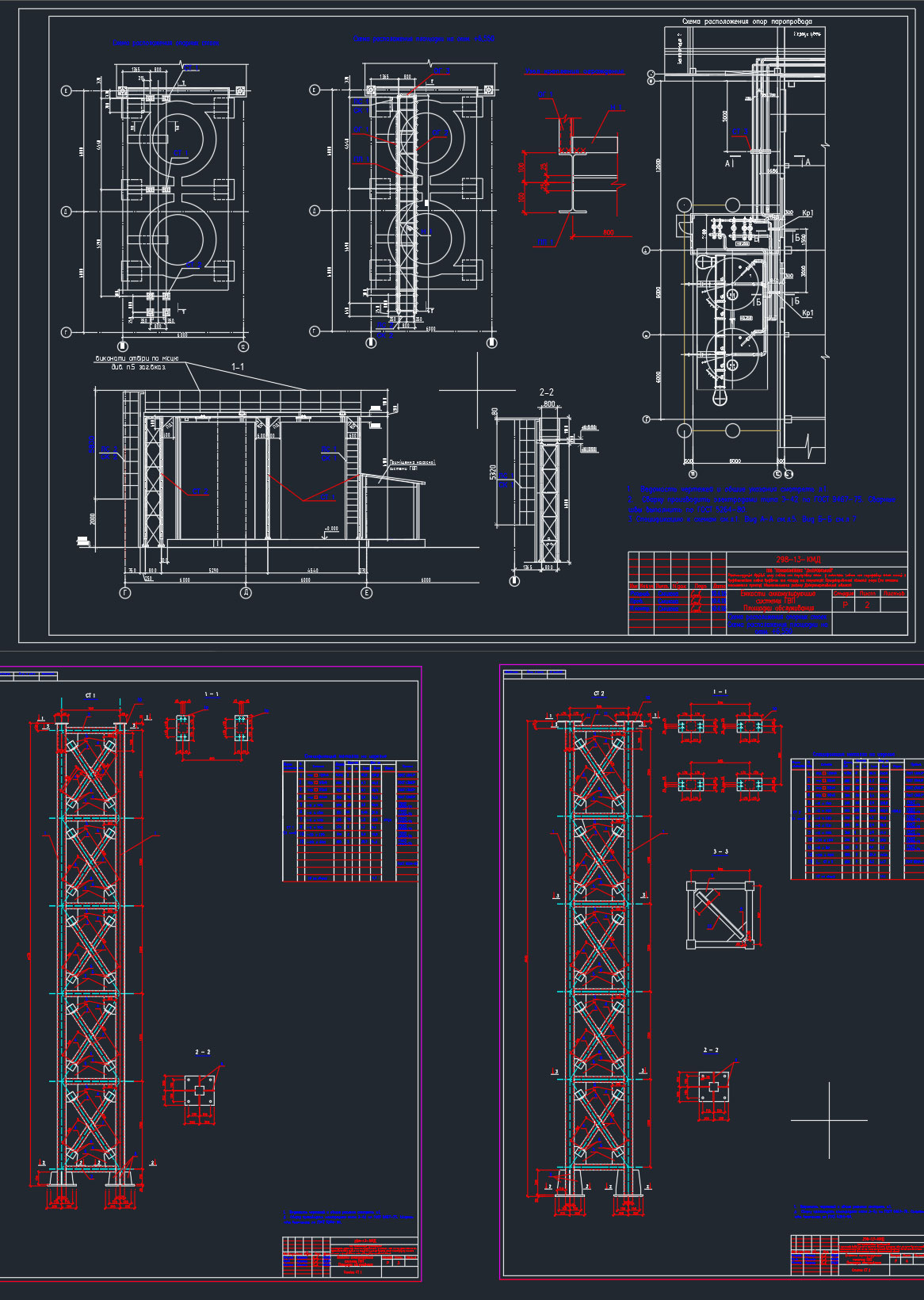

Площадки обслуживания над баками высотой 6,5м

Площадки обслуживания над баками , высотой 6,5 м длиной 10 м (металлоконструкции) .Площадка выполнена на 3-х стойках ,одна 4х ветвенная , 2- 2х ветвенная.

Состав: Проект КМД (Металлоконструкции ,деталировка ,ограждение) Язык документа

Софт: AutoCAD 19

Файлы:

Каталог / Строительство / Металлоконструкции / Площадки обслуживания над баками высотой 6,5м

Площадка обслуживания.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
t-flex

Автор:

Дата:

Просмотры: 39

LoadingДобавить в избранное
