Подставка под домик охотника

294

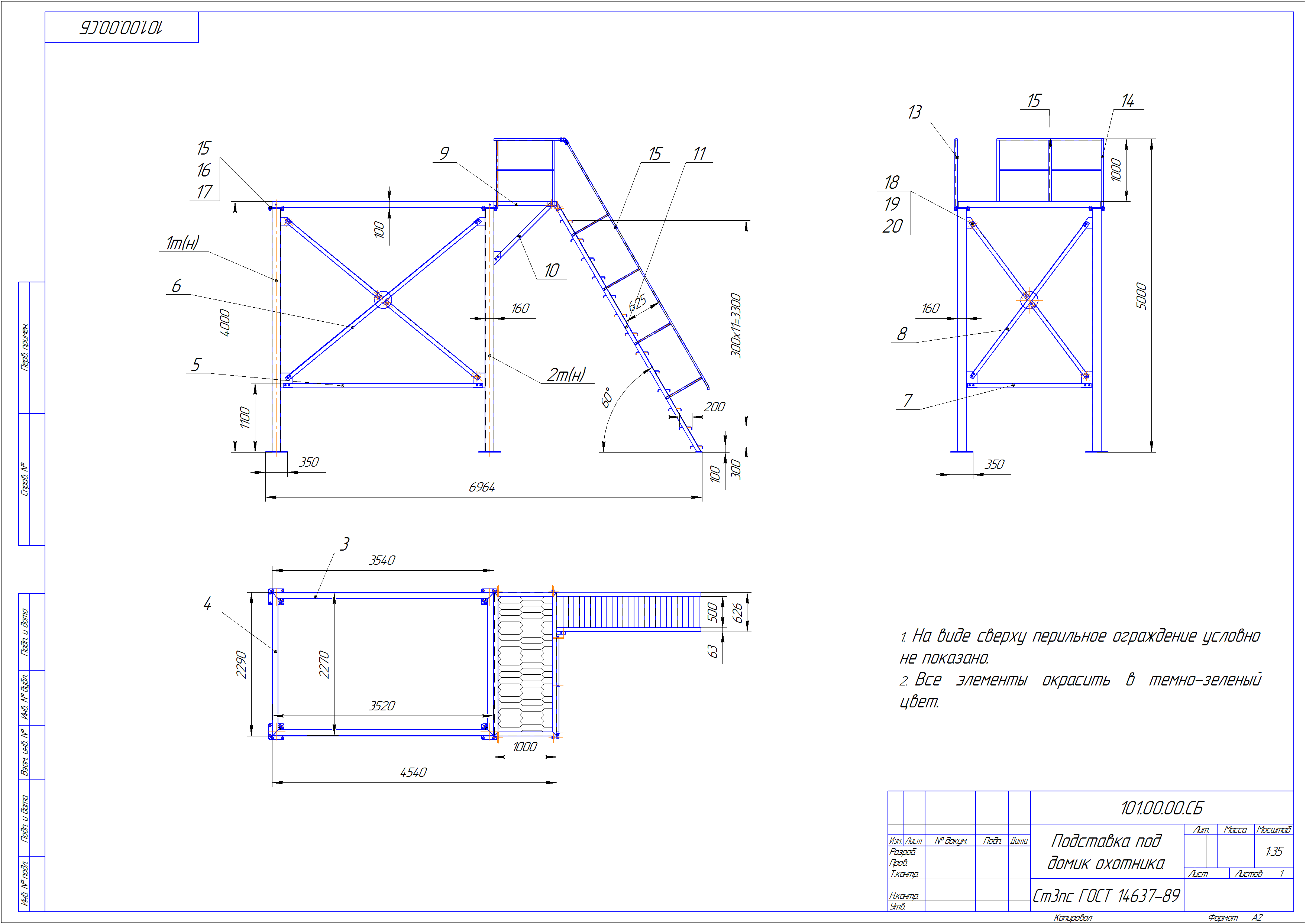

Подставка, на которую можно смонтировать будку. Размеры, при необходимости, можно скорректировать под свои нужды. Деталировка и спецификация присутствуют.

Будка домик Каркас Лестница Металлоконструкции опора охотник Подставка стойка

Автор

Сергей Рогозин

Дата

13.04.2018

Язык

Русский

Состав

Сборочный чертеж (СБ), Спецификация (СП), Деталировка

Софт

КОМПАС-3D 16.1.2, 13.0 Как открыть?
