Полка под потайной кондиционер

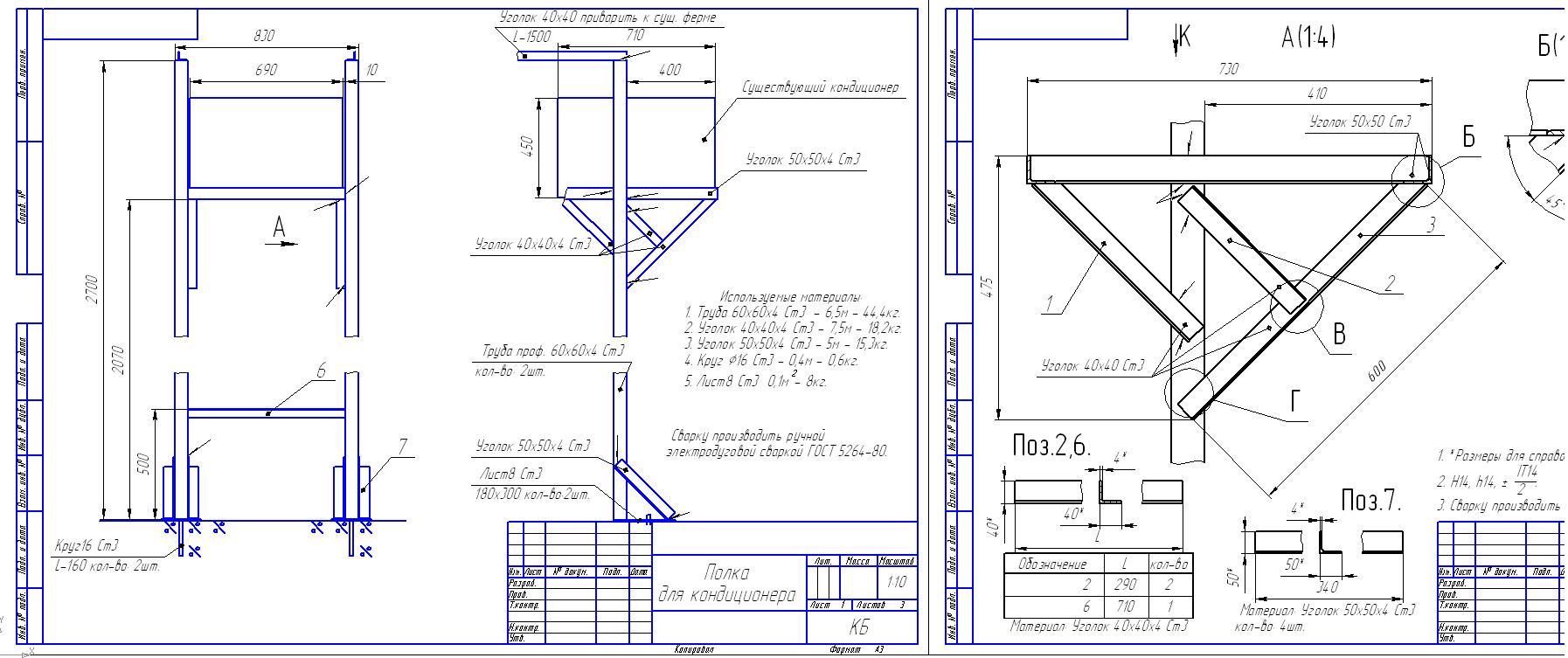

Должен сказать эта полка устанавливается на существующую перегородку, с право от стены находится заборная часть кодиционера 400мм. и сама стойка. Ну и, разумеется кондиционер размещается под верхней рамой оконного проема. В целях безопастности с низу конструкции опоры из уголка 50х50 и с верху привариваю к ферме уголком 40х40. Не каждому по силу взять и начертить эту конструкцию т.к. нужно пространственное мышление! Расчетный вес 100кг

Состав: Сборочный чертеж (СБ) 3л Язык документа

Софт: КОМПАС-3D 12 SP

Файлы:

Каталог / Строительство / Металлоконструкции / Полка под потайной кондиционер

Полка для кондиционера.cdw
