Проект эстакады монорельсовой балки для эл.тали г/п 500 кг.

Проект эстакады для монорельсовой двутавровой балки 18М для линии по гальванической обработки металлических изделий, дина эстакады 12м, ширина 1,7 м., высотой 3,51м

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 17

Каталог / Строительство / Металлоконструкции / Проект эстакады монорельсовой балки для эл.тали г/п 500 кг.

Просмотр файлов
Плита бетонная.m3d
эл таль 05тн\для крюка.m3d
эл таль 05тн\Каретка тали.a3d
эл таль 05тн\крюк.m3d
эл таль 05тн\Ось.m3d
эл таль 05тн\Плита под ролики.m3d
эл таль 05тн\Ролик.m3d
эл таль 05тн\Таль 500.a3d
эл таль 05тн\таль редуктор.m3d
эл таль 05тн\трос на барабане.m3d
эл таль 05тн\трос.m3d
эл таль 05тн\ухо тали.m3d
эл таль 05тн\Электродвигатель фланцевый.m3d
001-1 ВО - Балка 16Б1.m3d
001-2 ВО - пластина опоры.m3d
001-3 ВО - пластина опоры.m3d
001-4 ВО - Опора.m3d
001-6 ВО - Монорельс.m3d
001-8 ВО - уголок 60х5.m3d
001-9 ВО - связь.m3d
001-10 ВО - связь труба.m3d
001-21ВО - Косынка пластины опоры.m3d
002-1 СБ - Опора .a3d
002-2 СБ - Пролетная балка.a3d
002-3 СБ - монорельс с пластинами.a3d
003-1 СБ - Секция эстакады.a3d
003-7 СБ - Сборка связь.a3d
004-1 СБ - Сборка.a3d
004-1.cdw
004-02 СБ - Эстакада монорельсового пути.a3d

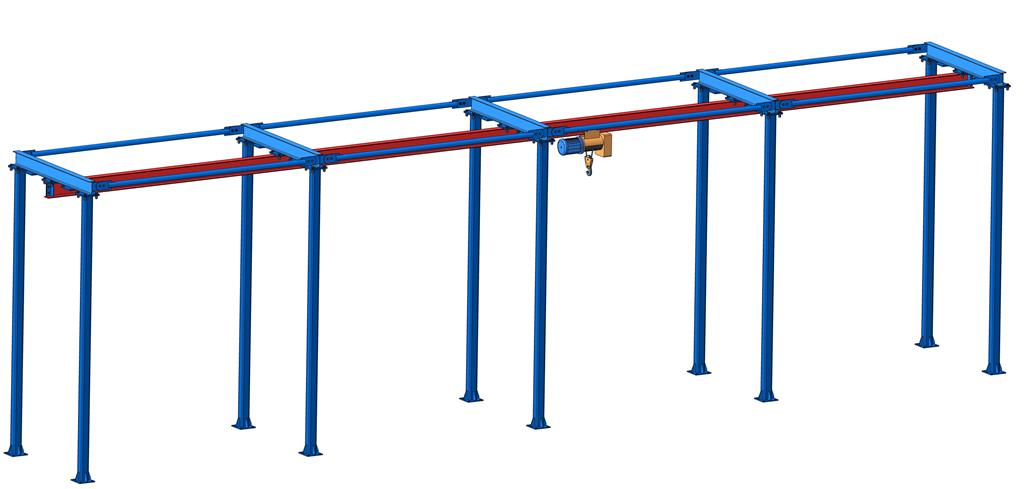

004-02 СБ - Эстакада монорельсового пути.jpg

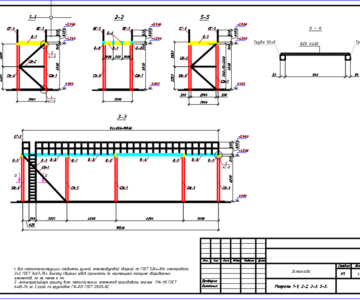

Габаритный чертеж вид сбоку.cdw
габаритный чертеж спереди.cdw
эл таль 05тн
