Проектирование металлической конструкции. Рама мостового типа. Грузоподъемностью 25 т с коробчатыми сплошностенчатыми балками

0
0
122
0
0

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина» (УрФУ)
Кафедра «Подъемно-транспортные машины и роботы»
дисциплина: Проектирование металлоконструкций, Проектирование
по теме: Проектирование металлической конструкции. Рама мостового типа.
Екатеринбург 2020

ИСХОДНЫЕ ДАННЫЕ

Для расчета возьмем мост крана грузоподъемностью 25 т с коробчатыми сплошностенчатыми балками, с рельсом, расположенным по оси верхнего пояса (рис. 1).
Кран эксплуатируется при температуре выше минус 20°С, пролет крана — 22,5 м, скорость передвижения крана — 1,5 м/с, высота подъема груза — 28 м, скорость подъема — 0,117 м/с, группа классификации (режима) работы крана — А6.

Содержание:

Введение
РАСЧЕТ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ
1. ИСХОДНЫЕ ДАННЫЕ
2. ВЫБОР МАТЕРИАЛА КОНСТРУКЦИИ
3. РАСЧЕТНЫЕ НАГРУЗКИ
3.1. Нагрузки от веса моста
3.2. Нагрузки от веса кабины и механизмов передвижения
3.3. Нагрузки от веса груза и тележки
4. НАИБОЛЬШИЙ ИЗГИБАЮЩИЙ МОМЕНТ
ОТ ВЕРТИКАЛЬНЫХ НАГРУЗОК
5. ОПРЕДЕЛЕНИЕ ОПТИМАЛЬНЫХ РАЗМЕРОВ ПОПЕРЕЧНОГО СЕЧЕНИЯ ПРОЛЕТНОЙ БАЛКИ
5.1. Расчет размеров в средней части пролета
из условия обеспечения прочности
5.2. Расчет размеров в средней части пролета
из условия обеспечения статической жесткости
5.3. Определение размеров поперечного сечени
пролетной балки
6. КОМПОНОВОЧНАЯ СХЕМА МОСТА
6.1. Балки
6.2. Компонование механизма передвижения крана
6.3. Сопряжение пролетных балок с концевыми
7. РАЗМЕЩЕНИЕ РЕБЕР ЖЕСТКОСТИ
8. СТРОИТЕЛЬНЫЙ ПОДЪЕМ ПРОЛЕТНЫХ БАЛОК
9. ПРОЧНОСТЬ ПРОЛЁТНОЙ БАЛКИ
ПРИ ЕЕ ОБЩЕМ ИЗГИБЕ В ДВУХ ПЛОСКОСТЯХ
10. СВАРНОЙ ШОВ, СОЕДИНЯЮЩИЙ НАКЛАДКУ
С КОНЦЕВОЙ БАЛКОЙ
11. СВАРНОЙ ШОВ,
СОЕДИНЯЮЩИЙ ПОЯС СО СТЕНКО
12. РАСЧЁТ НА ВЫНОСЛИВОСТЬ ПРОЛЁТНОЙ
БАЛКИ ПО ОПАСНОМУ СЕЧЕНИЮ
Заключение
Список литературы



Дата
06.10.2021
Язык
Русский
Состав

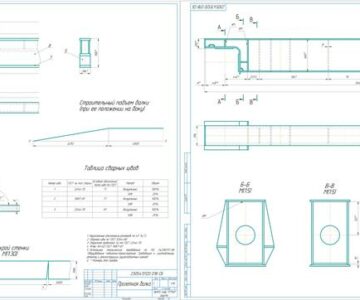

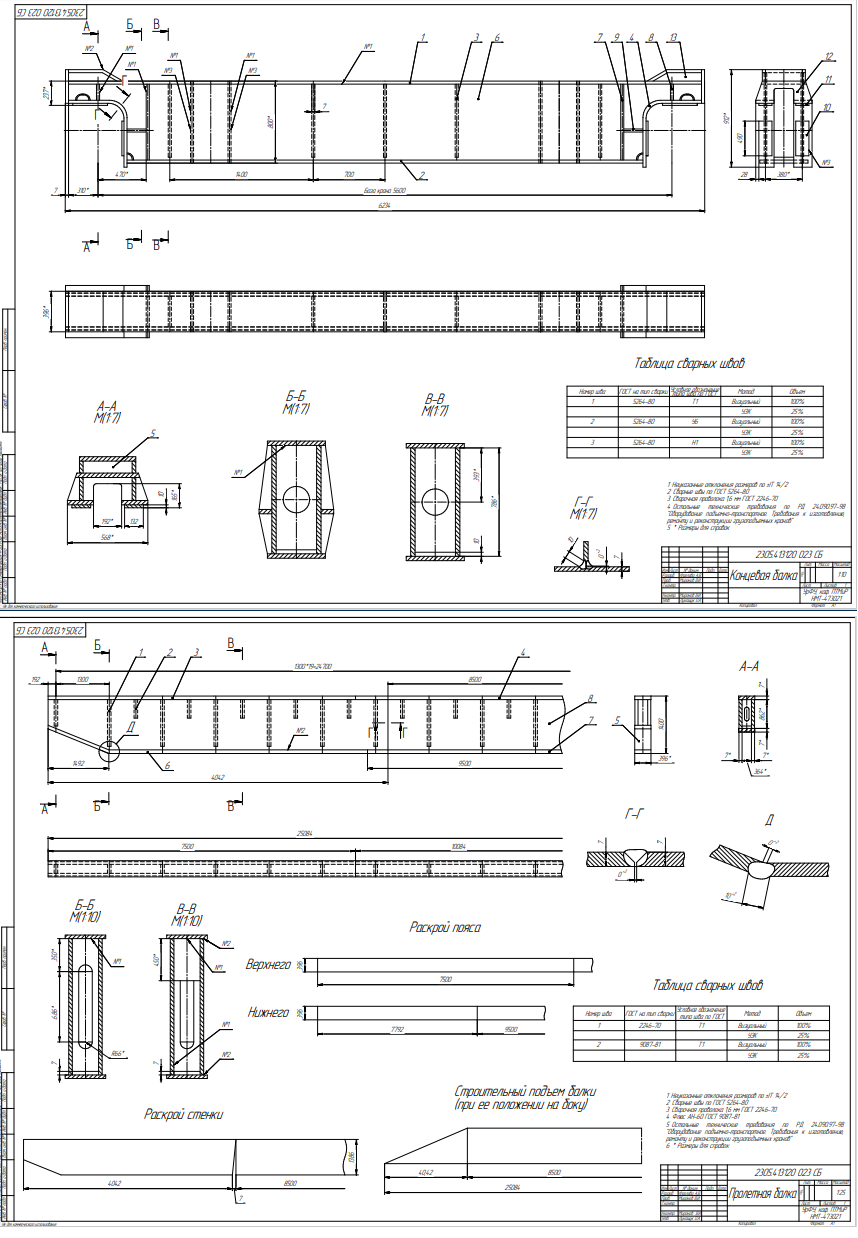

Пролетная балка, Концевая балка, Спецификации
Софт
КОМПАС-3D 18.1 Как открыть?
Содержимое архива
  • 2305.413120 023 СБ - Концевая балка.spw
  • Пролетная балка.cdw
  • ПЗ.docx
  • Концевая балка.cdw
  • 2305.413120 023 СБ - Пролетная балка.spw
