Проектирование металлических конструкций однобалочного мостового крана 3,2 т;

РОСЖЕЛДОР
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Ростовский государственный университет путей сообщения» (ФГБОУ ВО РГУПС)
Кафедра «Транспортные машины и триботехника»

Курсовая работа по дисциплине
«Строительная механика и металлические конструкции»

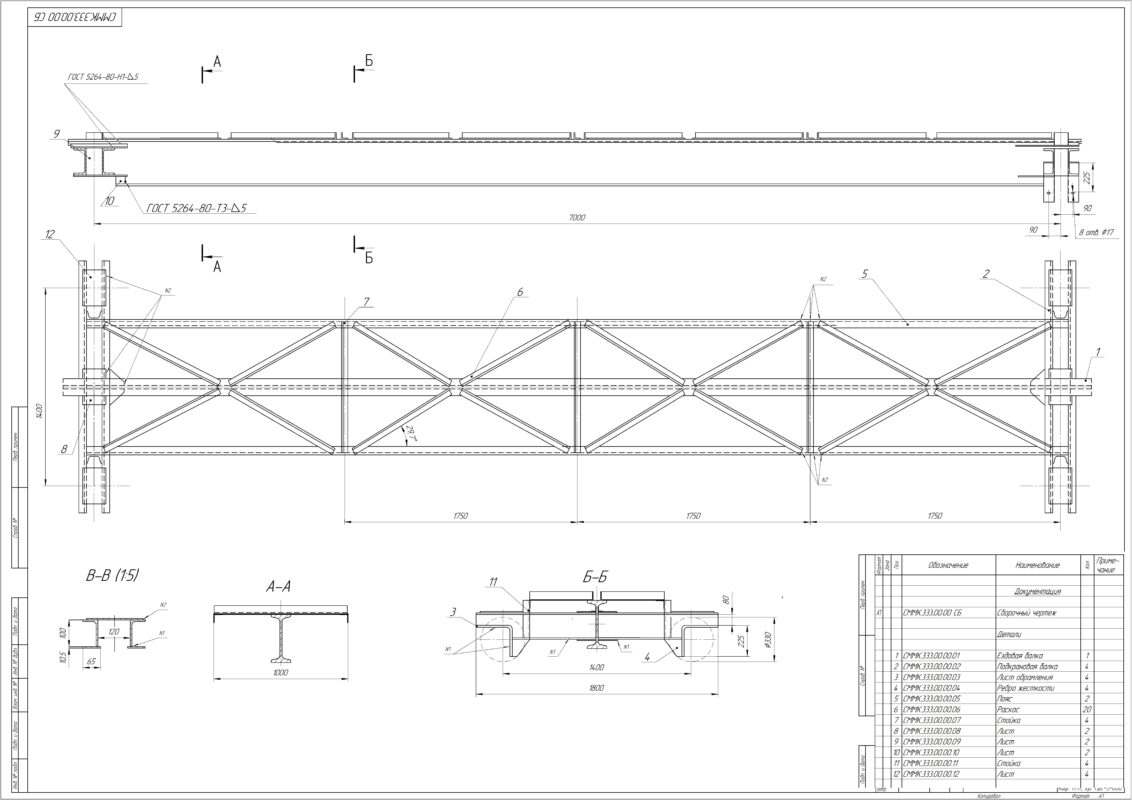

Однобалочный мостовой кран грузоподъемность 3,2 т; скоростью передвижения 0,4 м/с, при среднем режиме работы, длина пролета 7 м и составить сборочный чертеж

Содержание Введение 3
1. Проектировочный расчет металлических конструкций однобалочного мостового крана… 5
1.1 Определение основных размеров мостового крана… 6
1.2 Определение действующих нагрузок на металлоконструкцию крана. 7
1.3 Аналитический расчет ездовой балки мостового крана… 10
1.3.1 Определение расчетных усилий 10
1.3.2 Подбор сечение по условию жесткости 13
1.3.3 Проведение проверки напряжений в металлоконструкции.
Расчет по предельному состоянию первой группы 14
1.4 Расчет фермы жесткости мостового крана на действующие усилия… 16
1.4.1 Влияние инерционных нагрузок 16
1.4.2 Влияние нагрузок перекоса 17
1.4.3 Подбор сечения металлоконструкции фермы мостового крана… 18
1.4.4 Проверка напряжений, действующих в элементах фермы 20
1.4.5 Расчет сварных швов элементов фермы мостового крана… 21
1.5 Расчет концевой балки мостового крана 22
1.5.1 Определение расчетных усилий в концевой балке… 22
1.5.2 Подбор сечения концевой балки 24
1.5.3 Проверка напряжений, действующих в элементах концевой балки 28
Заключение… 30
Список использованных источников…………….…………………………....
