Проектирование стальных конструкций рабочей площадки

ИВГПУ
Кафедра Архитектурных конструкций
Курсовой проект по дисциплине " Стальные конструкции"
На тему: проектирование стальных конструкций рабочей площадки
Иваново 2019

Содержание
ИСХОДНЫЕ ДАННЫЕ ПО ШИФРУ 3
1. ОБЩАЯ ХАРАКТЕРИСТИКА РАБОЧИХ ПЛОЩАДОК 4
2. ВЫБОР ТИПА БАЛОЧНОЙ КЛЕТКИ 4
2.1 Расчет плоского стального настила 4
2.2 Компоновочные варианты балочной клетки 5
2.2.1 Балочная клетка нормального типа. Вариант 1 (шаг а = 500 мм)………………………5
2.2.2 Балочная клетка нормального типа. Вариант 1 (шаг а = 1000 м)………………………8
2.2.3 Балочная клетка усложненного типа. Вариант 3…………………………………….....10
2.2.4 Сравнение вариантов и выбор экономичного решения………………………………..12
3. РАСЧЕТ ЦЕНТРАЛЬНО СЖАТОЙ КОЛОННЫ 14
3.1. Общая характеристика 14
3.2. Подбор сечения и проверка устойчивости колонны 15
Библиографический список…………………………………………………………………19

1. ОБЩАЯ ХАРАКТЕРИСТИКА РАБОЧИХ ПЛОЩАДОК
Система пересекающихся балок, которая передает нагрузки на колонны или стены, называется балочной клеткой. Балочные клетки применяются в перекрытиях и покрытиях гражданских и общественных зданий, в рабочих площадках производственных цехов и складских помещений. Балочная клетка опирается на колонны, которые через развитую свою часть - базу – передают нагрузки на фундаменты, а последние - на грунт.
На балочную клетку укладывается настил из плоских стальных листов толщиной 6…14 мм или из железобетонных плит. Для защиты металлического настила от механических повреждении и коррозии предусматривается защитный настил из бетона толщиной 60…100 мм.
На практике наибольшее распространение получили балочные клетки нормального и усложненного типов. В нормальной балочной клетке балки настила практически равномерно передают нагрузку на главные балки. В усложненной балочной клетке имеются вспомогательные балки, которые принимают на себя нагрузку от балок настила и в сосредоточенном виде передают ее на главные балки.
Шаг балок настила (а) назначают исходя из несущей способности настила: для стального – 500…1400 мм; для железобетонного - от 1500 до 3000 мм.
Шаг вспомогательных балок (с) принимается кратным пролету главной балки от 2000 до 5000 мм (но не более ее пролета b), с тем чтобы их возможно было проектировать из прокатных двутавров.
Размер по высоте, за пределы которого не должна выходить конструкция, называется строительной высотой: hстр= h2 – h1
Отметки h1 иh2принимаются из технологических соображений и приводятся в задании на проектирование. Конструктивная высота hк не должна превышать hстр .

1. Размер ячейки балочной клетки: l х b = 15,0 х 4,8 м;
2. Величина временной нормативной нагрузки: рн = 9 кН/м2;
3. Отметка верха настила балочной клетки: h2= 7,2 м;
4. Материал главной балки и колонны: С 235;
5. Материал вспомогательной балки и стального настила: С 235;
6. Материал фундаментов: бетон класса В12,5;
7. Тип колонны: сплошного сечения, т.к. h2<7,5;
8. Тип сопряжения главных балок с колоннами – опирание сверху;
9. Строительная высота главной балки: hстр=0,125 х l = 0,125 х 15=1,875 м;
10. Общие размеры рабочей площадки в плане: LxB = 3l х 3b = 45 x 14,4 м.

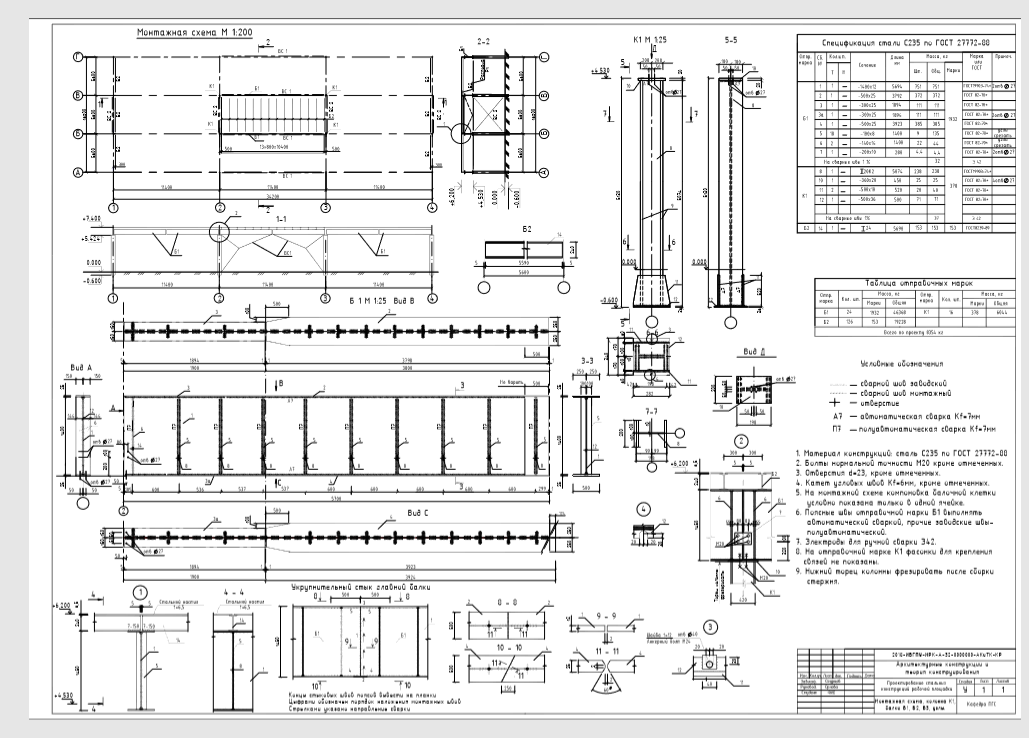

Состав: Монтажная схема Язык документа

Софт: AutoCAD 2018
