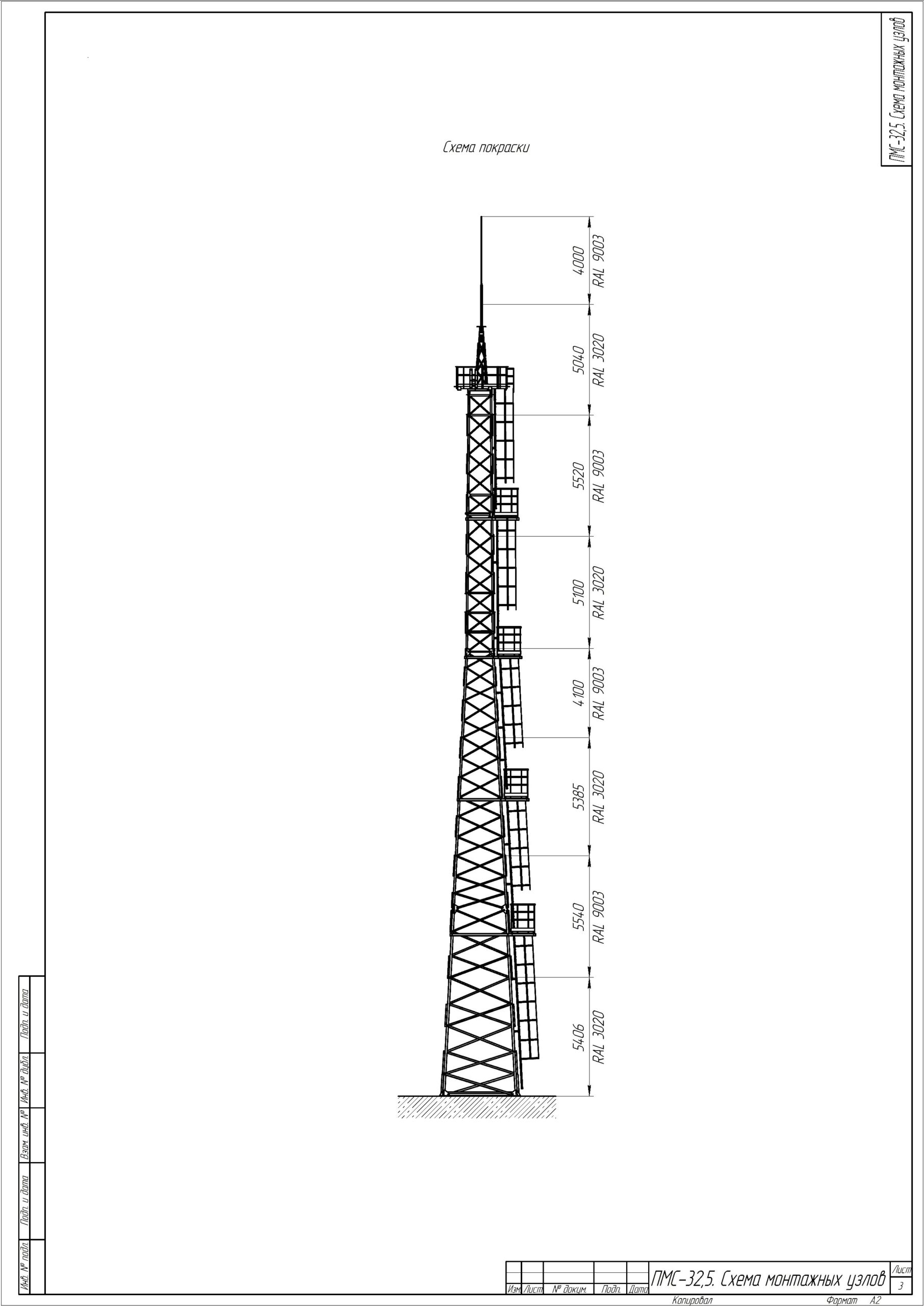

Прожекторная мачта ПМС-32,5

1700

100

Прожекторная мачта для установки средств освещения в промышленных зонах. Высота - 32,5м.

3D Модели мачта ПМС ПМС-32 прожекторная Прожекторная мачта

Автор

Feo Pipol

Дата

19.02.2019

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 16SP2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ПМС-32,5
- Косынка 330х280х8 _ ДЭ.К.005.m3d
- Лист ПВ-506 заготовка
  - пв506(2).m3d
  - пв506(1).m3d
  - Лист ПВ-506 1025х900.a3d
  - Лист ПВ-506 1020х660.a3d
- Лестница ТС-42
  - Уголок 50х50х4х1840.m3d
  - Круг ф16х460.m3d
  - Лестница ТС-42.a3d
- Стойка ТС-35
  - Косынка 449х254х8 _ ПМС-32.5.01.00.013.m3d
  - Пластина 419х50х8.m3d
  - Уголок 63х63х6х3094.m3d
  - Башмак ТС-35
    - Башмак стойки ТС-35.a3d
    - Башмак стойки ТС-35 левый.a3d
  - Стойка ТС-35.a3d
  - Косынка 299х254х8 _ ПМС-32.5.01.00.012.m3d
  - Уголок 70х70х6х3306.m3d
  - Уголок 90х90х7х3032 _ ПМС-32,5.01.00.010.m3d
  - Пятак 350х350х20 _ ПМС-32,5.01.00.015.m3d
  - Уголок 70х70х6х4364.m3d
  - Шайба косая.m3d
  - Уголок 80х80х6х3279.m3d
  - Уголок 63х63х6х2848.m3d
  - Уголок 90х90х7х8500_ ПМС-32,5.01.00.001.m3d
  - Клин.m3d
  - Косынка 142х254х8.m3d
  - Уголок 70х70х6х3130.m3d
  - Уголок 80х80х6х3299.m3d
  - Уголок 56х56х5х2593.m3d
  - Связь горизонтальная.a3d
  - Уголок 70х70х7х4420 _ ПМС-32,5,01.00.011.m3d
  - Пластина 410х250х8.m3d
  - Уголок 70х70х6х3407.m3d
  - Клин внутренний.m3d
  - Уголок 63х63х6х2913.m3d
- Молниеотвод ТС-5
  - Молниеотвод ТС-5.a3d
  - Полоса 6х50х1000.m3d
  - Круг ф36х2960.m3d
- Площадка П-1
  - Площадка П-1.a3d
  - Уголок 75х75х6х909.m3d
  - Швеллер №16П-3550.m3d
  - Швеллер №14П-2600.m3d
- Уголок 50х50х5х1076-ДЭ.002.m3d
- Крепёжный элемент ТС-44
  - Уголок 90х90х7х220.m3d
  - Уголок 90х90х7х1120.m3d
  - Уголок 50х50х4х1376.m3d
  - Уголок 90х90х7х1050.m3d
  - Крепёжный элемент ТС-44.a3d
- Уголок 50х50х5х1645-ДЭ.006.m3d
- Косынка 460х280х8 _ ДЭ.К.004.m3d
- Уголок 50х50х5х1605-ДЭ.004.m3d
- Косынка 330х280х8 _ ДЭ.К.002.m3d
- Площадка П-4
  - Уголок 50х50х5х920.m3d
  - Уголок 50х50х5х1670.m3d
  - Промежуточная площадка П-4 _ П-4.00 СБ.a3d
  - Уголок 50х50х5х1020.m3d
- Ограждение ОГ-1
  - Ограждение ОГ-1 _ ОГ-1.00.00.000 СБ.a3d
  - Труба 20х20х2х1346.m3d
  - Профиль 80х40х3х1000.m3d
  - Полоса 4х40х1000.m3d
  - Профиль 50х25х4х1120.m3d
- Клин 100х40.m3d
- Уголок 50х50х5х1420-ДЭ.007.m3d
- Тросостойка ТС-4
  - Уголок 35х35х4х364.m3d
  - Уголок 35х35х4х560.m3d
  - Пластина 100х30х6.m3d
  - Пластина 350х200х10.m3d
  - Пластина 180х50х10.m3d
  - Уголок 35х35х4х575.m3d
  - Пластина 180х50х6.m3d
  - Уголок 35х35х4х414.m3d
  - Пластина 227х227х8.m3d
  - Уголок 35х35х4х471.m3d
  - Уголок 63х63х6х5512.m3d
  - Тросостойка ТС-4.a3d
  - Пластина 180х180х10.m3d
  - Уголок 35х35х4х677.m3d
  - Уголок 35х35х4х270.m3d
  - Пластина 137х75х10.m3d
  - Уголок 35х35х4х740.m3d
  - Уголок 35х35х4х485.m3d
  - Пластина 80х61х6.m3d
  - Уголок 35х35х4х386.m3d
  - Уголок 35х35х4х336.m3d
  - Пластина 160х100х6.m3d
  - Уголок 35х35х4х301.m3d
- Прожекторная мачта ПМС-32.5.a3d
- Площадка П-6
  - Уголок 50х50х5х920.m3d
  - Промежуточная площадка П-6 _ П-6.00 СБ.a3d
  - Уголок 50х50х5х1020.m3d
  - Уголок 50х50х5х2785.m3d
- Косынка 200х200х8 _ ДЭ.К.003.m3d
- Уголок 50х50х5х600-ДЭ.001.m3d
- Уголок 50х50х5х2578-ДЭ.005.m3d
- Площадка П-5
  - Уголок 50х50х5х920.m3d
  - Уголок 50х50х5х1900.m3d
  - Промежуточная площадка П-5 _ П-5.00 СБ.a3d
  - Уголок 50х50х5х1020.m3d
- Стойка ТС-37
  - Уголок 40х40х4х1593 _ ТС-37.00.00.014.m3d
  - Уголок 56х56х5х2344.m3d
  - Уголок 50х50х5х2158_ ТС-37.00.00.007.m3d
  - Уголок 50х50х5х2331 _ ТС-37.00.00.005.m3d
  - Уголок 56х56х5х2468.m3d
  - Уголок 45х45х4х1780_ ТС-37.00.00.011.m3d
  - Косынка правая.a3d
  - Стойка ТС-37.a3d
  - Уголок 50х50х5х2442 _ ТС-37.00.00.004.m3d
  - Клин.m3d
  - Косынка левая.a3d
  - Уголок 45х45х4х1935 _ ТС-37.00.00.010.m3d
  - Уголок 40х40х4х1358 _ ТС-37.00.00.015.m3d
  - Уголок 45х45х4х1988 _ ТС-37.00.00.009.m3d
  - Уголок 80х80х6 _ ТС-37.00.00.001.m3d
  - Уголок 50х50х5х2270 _ ТС-37.00.00.006.m3d
  - Косынка 352,5х188х8 _ ТС-37.00.00.015.m3d
  - Уголок 40х40х4х1782 _ ТС-37.00.00.012.m3d
  - Косынка 305х200х8.m3d
  - Уголок 45х45х4х2101 _ ТС-37.00.00.008.m3d
  - Уголок 40х40х4х1582 _ ТС-37.00.00.013.m3d
- Лестница ТС-40(ТС-41)
  - Полоса 4х40х4329(3679).m3d
  - Уголок 50х50х4х3000.m3d
  - Уголок 50х50х4х230.m3d
  - Уголок 50х50х4х300.m3d
  - Круг ф16х460.m3d
  - Крепление лестницы ТС-40(ТС-41) _ ДЭ.Л.01 СБ.a3d
  - Лестница ТС-40 (ТС-41).a3d
  - Ограждение защитное.m3d
  - Уголок 50х50х4х4280(3630).m3d
- Ограждение ТС-43
  - Круг ф 20х1350.m3d
  - Поручень (круг ф 20х9238).m3d
  - Уголок 50х50х4х1000.m3d
  - Круг ф 20х1000.m3d
  - Ограждение ТС-43(ТС-43А).a3d
  - Полоса 4х40х1100.m3d
  - Уголок 50х50х4х1350.m3d
  - Полоса 4х150х7874.m3d
  - Полоса 4х40х7874.m3d
  - Пластина 300х120х6.m3d
  - Обечайка R350.m3d
- Косынка 207х200х8 _ ДЭ.К.001.m3d
- ТС-54
  - ТС-54 _ ТС-54 СБ.a3d
  - Уголок 140х9х200 _ ТС-54.002.m3d
  - Швеллер №10х340.m3d
- Ограждение ОГ-2
  - Ограждение ОГ-2 _ ОГ-2.00.00.000 СБ.a3d
  - Полоса 4х40х2600.m3d
  - Труба 20х20х2х1346.m3d
  - Профиль 50х25х4х2720.m3d
  - Профиль 80х40х3х2600.m3d
- ТС-52
  - Швеллер №10х280.m3d
  - ТС-52 _ ТС-52СБ.a3d
  - Уголок 140х9х200 _ ТС-54.002.m3d
- Площадка ТС-39
  - Круг ф12х550.m3d
  - Швеллер №10х2050.m3d
  - Пластина 175х175х6.m3d
  - Крышка люка.a3d
  - Швеллер №10х520 б-ч.m3d
  - Швеллер №10х750.m3d
  - Площадка ТС-39.a3d
  - Швеллер №10х2200.m3d
  - Уголок 160х160х10х140.m3d
  - Уголок 50х50х5х810.m3d
  - Уголок 70х70х6х165.m3d
  - Швеллер №8х140.m3d
  - Петля
    - Полупетля1.m3d
    - Петля.a3d
    - Полупетля2.m3d
  - Круг ф12х775.m3d
  - Платик 40х40х6.m3d
  - Круг ф12х2160.m3d
  - Швеллер №10х900.m3d
  - Швеллер №10х819.m3d
  - Швеллер №10х1958.m3d
- Стойка ТС-38
  - Уголок 40х40х4х1394.m3d
  - Косынка 150х100х4.m3d
  - Уголок 40х40х4х1459-белый.m3d
  - Уголок 63х63х5х1150.m3d
  - Уголок 45х45х4х1584.m3d
  - Уголок 40х40х4х1482.m3d
  - Уголок 45х45х4х1462-белый.m3d
  - Уголок 45х45х4х1165.m3d
  - Уголок 40х40х4х1434.m3d
  - Уголок 40х40х4х1409-красный.m3d
  - Уголок 40х40х4х1406.m3d
  - Уголок 40х40х4х1404.m3d
  - Косынка 276х136х6.m3d
  - Уголок 70х70х6х1035.m3d
  - Уголок 45х45х4х1522.m3d
  - Уголок 70х70х6х983.m3d
  - Стойка ТС-38.a3d
  - Уголок 45х45х4х1523.m3d
  - Уголок 45х45х4х1462.m3d
  - Уголок 70х70х6х11900.m3d
  - Уголок 40х40х4х1502.m3d
  - Уголок 45х45х4х1523-низ.m3d
  - Уголок 70х70х6х999.m3d
  - Уголок 63х63х5х1135.m3d
  - Уголок 40х40х4х1510.m3d
  - Уголок 45х45х4х1598-низ.m3d
  - Уголок 40х40х4х1410.m3d
  - Уголок 45х45х4х1461.m3d
  - Уголок 40х40х4х1459.m3d
  - Уголок 45х45х4х1390.m3d
  - Уголок 70х70х6х1019.m3d
  - Уголок 40х40х4х1409.m3d
- Площадка П-3
  - Уголок 50х50х5х920.m3d
  - Уголок 50х50х5х1550.m3d
  - Уголок 50х50х5х1020.m3d
  - Промежуточная площадка П-3 _ П-3.00 СБ.a3d
- Уголок 50х50х5х1056-ДЭ.003.m3d
- ТС-46
  - Уголок 70х6х670 _ ТС-46.001.m3d
  - Уголок 50х5х80 _ ТС-46.002.m3d
  - ТС-46 _ ТС-46 СБ.a3d
- Площадка П-2
  - Швеллер №16П-2500.m3d
  - Уголок 75х75х6х909.m3d
  - Площадка П-2.a3d
  - Швеллер №14П-2600.m3d
