Рабочая площадка промышленного здания (размеры площадки в плане 34×16, м)

Тольяттинский государственный университет.
Кафедра: «Промышленное гражданское строительство и городское хозяйство».
Курсовая работа по дисциплине "Металлические конструкции 2"
на тему "рабочая площадка промышленного здания".
Тольятти 2019

1. Тема: «Рабочая площадка промышленного здания»
2. Срок сдачи студентом законченной курсового проекта: ______________
3. Исходные данные к курсовому проекту:
-размеры площадки в плане, м: 34×16;
-шаг колонн в продольном (поперечном) направлении, м: 17 (8);
-отметка верха габарита площадки, м: 8,4;
-отметка верха габарита оборудования под перекрытием, м: 6,6;
-временная нормативная нагрузка, кН/м²: 27,2;
-класс стали основных несущих конструкций (балок, колонн): С-255
4. Содержание курсовой работы:
В расчетно-конструктивной части выполняется конструирование и расчет элементов и узлов рабочей площадки.
Графическая часть работы включает разработку чертежей стадии КМ и КМД. Перечень разрабатываемых чертежей представлен ниже, в п.5.
5. Ориентировочный перечень графического и иллюстративного материала:
1) монтажные схемы площадки (М 1:200, 1:250);
2) план ячейки блочной клетки (М 1:100);
3) рабочий чертеж отправочной марки главной балки (М 1:20, 1:25, 1:40);
4) рабочий чертеж колонны (М 1:20, 1:25, 1:40);
5) рабочий чертеж балки настила (М 1:25, 1:40);
6) узел укрупнительной сборки (монтажный стык) главной балки (М 1:10, 1:25, 1:40).
6. Рекомендуемые учебно-методические материалы:
- Металлические конструкции: Учебник для студ. высш. учеб. Заведений / [Ю.И. Кудишин, Е.И. Беленя, В.С. Игнатьева и др.]; под ред. Ю.И. Куди-шина. – 10-е изд., стер. – М.: Издательский центр «Академия», 2007 -688 с.
- СП 16.13330.2017 Стальные конструкции / Госстройиздат. – М.: ГУП ЦПП, 2001.
- СП 20.13330.2016 Нагрузки и воздействия. – М.: ФГУП ЦПП, 2006.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 1
1. КОНСТРУИРОВАНИЕ И РАСЧЕТ ЭЛЕМЕНТОВ И УЗЛОВ БАЛОЧНОЙ КЛЕТКИ 2
1.1. Выбор оптимального варианта ячейки балочной клетки. 2
1.1.1. Балочная клетка нормального типа (1 вариант). 2
1.1.2. Балочная клетка усложненного типа (2 вариант). 6
1.1.3. Технико-экономическое сравнение вариантов ячеек балочной клетки. 11
1.2. Конструирование и расчет главной балки. 12
1.2.1. Подбор основного сечения главной балки. 12
1.2.2. Проверка стенки на местное давление. 17
1.2.3. Конструирование и расчет опорной части главной балки. 18
1.2.4. Конструирование и расчет узла изменения сечения. 20
1.2.5 Проверка прочности изменённого сечения. 21
1.2.6 Обеспечение местной устойчивости 22
1.2.7 Расчет поясных швов 27
1.2.8 Расчет швов прикрепления опорных ребер к торцам балки 28
1.2.9 Конструирование монтажного стыка 30
2. РАБОТА, РАСЧЕТ И КОНСТРУИРОВАНИЕ КОЛОННЫ. 31
2.1 Стержень колонны 31
2.2. Оголовок колонны. 34
2.3. База колонны. 35
ЗАКЛЮЧЕНИЕ 39
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ: 40

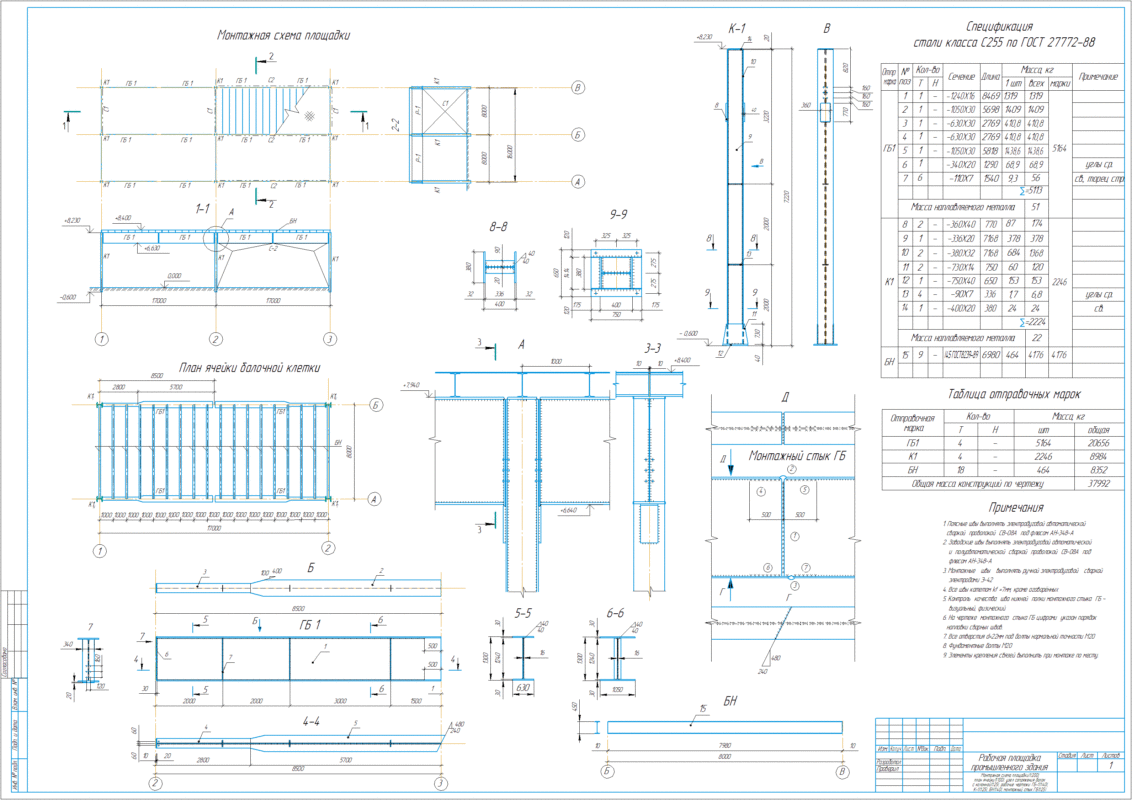

Состав: 1 лист: 1) монтажные схемы площадки (М 1:200, 1:250); 2) план ячейки блочной клетки (М 1:100); 3) рабочий чертеж отправочной марки главной балки (М 1:20, 1:25, 1:40); 4) рабочий чертеж колонны (М 1:20, 1:25, 1:40); 5) рабочий чертеж балки настила (М 1:25, 1:40); 6) узел укрупнительной сборки (монтажный стык) главной балки (М 1:10, 1:25, 1:40), пояснительная записка Язык документа

Софт: КОМПАС-3D 17.1

Файлы:
МК/
МК/Рабочая площадка промышленного здания.cdw
МК/Рабочая площадка промышленного здания.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: D_sim
Дата: 2019-12-15
Просмотры: 816
2 комментария
    1

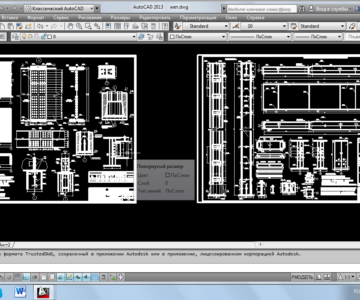

    Чертеж не открывается
