Рама хвостовой части сгустителя М517/М519 (L = 24 м.)

103

150

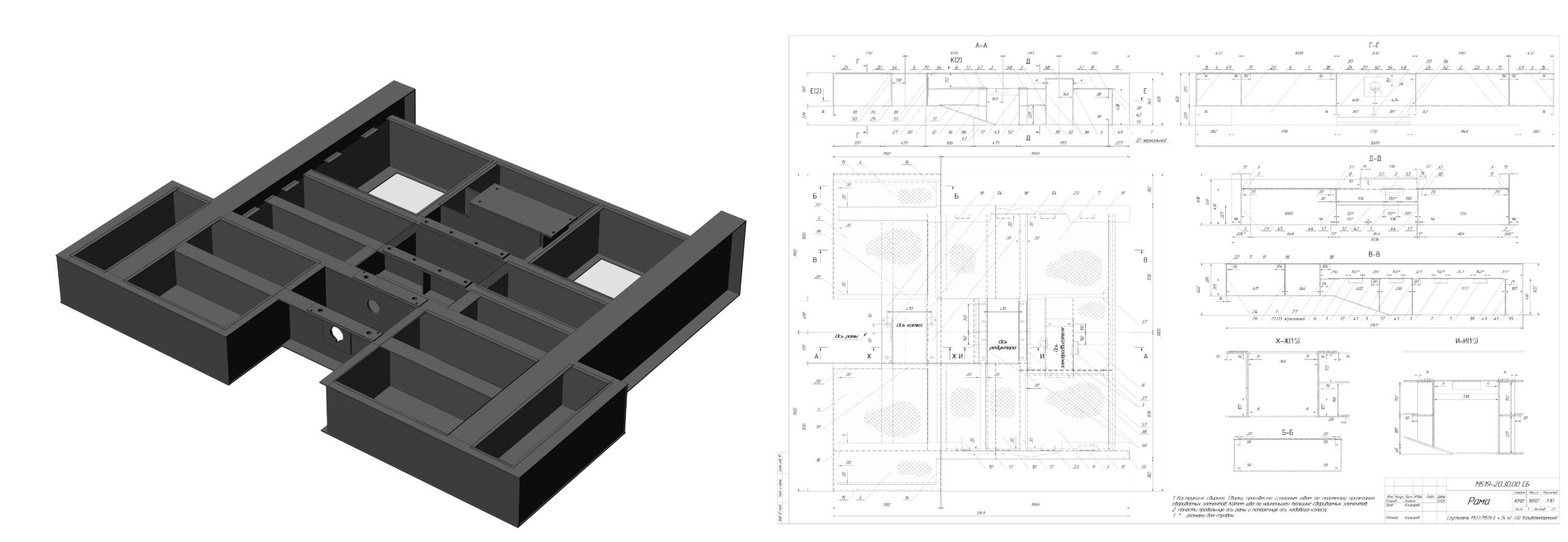

3D модель Рама хвостовой части сгустителя М517/М519 (L = 24 м.)

Конструкторская разработка выполнена по оригинальным чертежам марки КМД №М519-20.30.00 СБ с некоторыми незначительными конструктивными изменениями, позволившими уменьшить общий вес конструкции, а так же упростить изготовление и сборку.
Согласно проекту, основная часть рамы изготовлена из листового металла t=8 мм. по ГОСТ 19903-2015, настил рамы из листового металла t=4 мм. по ГОСТ 8568-77, опорные пластины для крепления электродвигателя, редуктора и катка из листового металла t=16 мм. по ГОСТ 19903-2015. Крепление горизонтально расположенных листов к вертикальным выполнено по средствам уголка 50х50х5 по ГОСТ 8509-93.
Общий вес конструкции: 1892 кг.
Габаритные размеры: 3149х3800х626 мм.

3D Модели М517 М519 сгуститель

Автор

Сергей Анакин

Дата

21.12.2018

Язык

Русский

Состав

Разработка включает в себя: 3D модель (94 детали, 2 сборочных единицы); сборочные чертежи (2 листа формата А1); спецификация (2 листа, 58 позиций); деталировка (5 листов формата А3, 13 листов формата А4); 5 программ для Машины плазменной резки с ЧПУ

Софт

КОМПАС-3D 17.1 Как открыть?

Содержимое архива

М519-20.30.00 СБ
- Лист _ М519-20.30.46.m3d
- Лист (t=4) _ М519-20.30.56.m3d
- Лист _ М519-20.30.18(2).m3d
- Лист _ М519-20.30.20.m3d
- Лист _ М519-20.30.1.m3d
- Лист _ М519-20.30.45.cdw
- Лист _ М519-20.30.18 (2).cdw
- Лист (t=4) _ М519-20.30.58.m3d
- Лист (t=4) _ М519-20.30.54.m3d
- Лист _ М519-20.30.48.cdw
- Лист _ М519-20.30.3.m3d
- Рама _ М519-20.30.00 (v 5.1).cdw
- Лист _ М519-20.30.16.m3d
- Лист _ М519-20.30.33.cdw
- Лист _ М519-20.30.37.m3d
- Лист (t=4) _ М519-20.30.55.m3d
- Лист (t=16) _ М519-20.30.53.cdw
- Рама _ М519-20.30.00 СБ (Для СБ).a3d
- Лист _ М519-20.30.28.m3d
- Лист _ М519-20.30.14.cdw
- Лист задний _ М519-20.30.25.1.m3d
- Лист _ М519-20.30.4.m3d
- Лист (t=4) _ М519-20.30.60.m3d
- Лист _ М519-20.30.42.m3d
- Листы нижней части рамы _ М519-20.30.25 СБ.cdw
- Лист _ М519-20.30.43(44).cdw
- Лист _ М519-20.30.48.m3d
- Лист _ М519-20.30.22.m3d
- Листы нижней части рамы _ М519-20.30.15 СБ.a3d
- Лист _ М519-20.30.58.cdw
- Лист _ М519-20.30.47.m3d
- Лист передний _ М519-20.30.025.2.m3d
- Лист средний _ М519-20.30.15.3.m3d
- Лист (t=4) _ М519-20.30.59.m3d
- Лист (t=4) _ М519-20.30.57.m3d
- Лист _ М519-20.30.12.m3d
- Лист _ М519-20.30.9.m3d
- Лист _ М519-20.30.18.m3d
- Лист _ М519-20.30.6.m3d
- Лист _ М519-20.30.27.m3d
- Лист (t=16) _ М519-20.30.51.m3d
- Рама _ М519-20.30.00.cdw
- М519-20.30.48.frw
- Лист _ М519-20.30.43(44).m3d
- М519-20.30.47.frw
- Лист _ М519-20.30.5.m3d
- Лист _ М519-20.30.26.m3d
- Лист _ М519-20.30.11.m3d
- Лист _ М519-20.30.9.cdw
- Лист _ М519-20.30.19.m3d
- Лист (t=16) _ М519-20.30.51.cdw
- Лист _ М519-20.30.21.m3d
- Лист _ М519-20.30.52.cdw
- Лист _ М519-20.30.18.cdw
- Лист _ М519-20.30.ХХ.m3d
- Лист _ М519-20.30.10.m3d
- Лист _ М519-20.30.24.m3d
- Лист _ М519-20.30.30.m3d
- Лист _ М519-20.30.47.cdw
- Лист _ М519-20.30.38.m3d
- Уголок _ М519-9-67.m3d
- М519-20.30.18.frw
- Лист _ М519-20.30.52.m3d
- Лист _ М519-20.30.49.m3d
- Лист _ М519-20.30.13.m3d
- М519-20.30.18(2).frw
- М519-20.30.14.frw
- Лист _ М519-20.30.14.m3d
- Лист _ М519-20.30.33.m3d
- Рама _ М519-20.30.00 СБ.a3d
- Лист (t=16) _ М519-20.30.53.m3d
- Лист _ М519-20.30.29.m3d
- Листы нижней части рамы _ М519-20.30.025 СБ.a3d
- Лист задний _ М519-20.30.15.1.m3d
- Спецификация.spw
- Лист _ М519-20.30.40.m3d
- Лист _ М519-20.30.8.m3d
- Лист _ М519-20.30.49.cdw
- Лист средний _ М519-20.30.025.3.m3d
- Лист _ М519-20.30.Х1.m3d
- Лист _ М519-20.30.17.m3d
- Лист _ М519-20.30.8.cdw
- Листы нижней части рамы _ М519-20.30.15.cdw
- Лист _ М519-20.30.23.m3d
- Лист _ М519-20.30.36.m3d
- Лист _ М519-20.30.28.cdw
- Лист _ М519-20.30.45.m3d
- Лист передний _ М519-20.30.15.2.m3d
- Лист _ М519-20.30.7.m3d
- Лист _ М519-20.30.34.m3d
- Лист _ М519-20.30.50.m3d
- Лист _ М519-20.30.35.m3d
