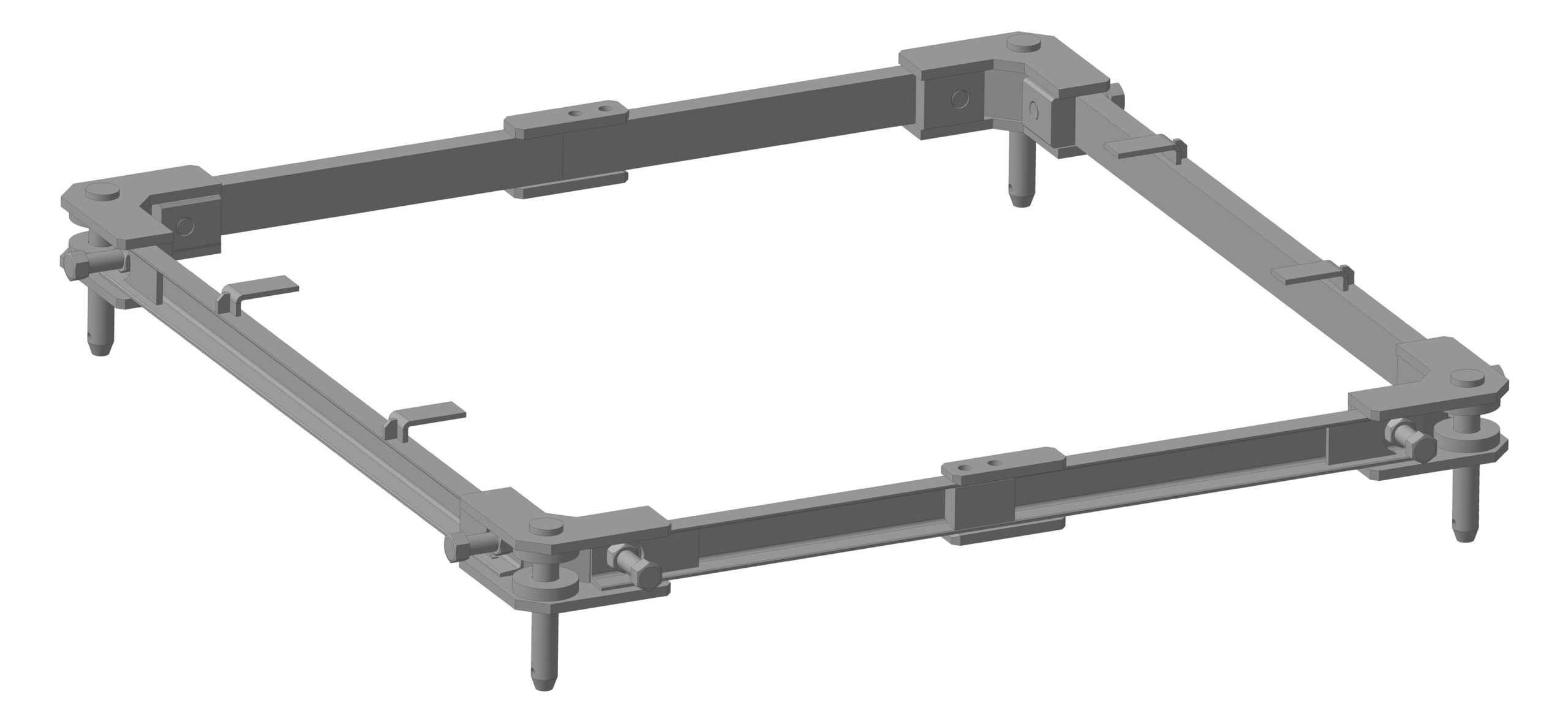

Рама охвата ALFA 806

Охватывающая рама для крепления башенного крана ALFA HYDROMATIC 806 к зданию

Состав: 3D Сборка

Софт: КОМПАС-3D 16.1

Файлы:

РО-А806 00.00.014 - Гнутая пластина s=8мм.m3d

Сборка.cdw

РО-А806 00.00.008 - Пластина в угол.m3d

РО-А806 00.00.002 - Угловая плита s=16.m3d

РО-А806 00.00.010 - Вставка с резьбой H40.m3d

РО-А806 00.00.004 - Соединительная пластина.m3d


РО-А806 00.00.000 СБ - Половина Рамы Охвата.a3d

РО-А806 00.00.000 СБ - Половина Рамы Охвата.spw

РО-А806 00.00.001 - Шв. 8У L1390.m3d

РО-А806 00.00.003-01 - Шв. 8у L695.m3d

РО-А806 00.00.007 - Шайба Ф100х41.m3d

Сборка.a3d

РО-А806 00.00.012 - Болт М30.m3d

РО-А806 00.00.003 - Шв. 8у L695.m3d

Сборка.spw

РО-А806 00.00.015 - Ребро в швеллер.m3d

РО-А806 00.00.009 - Вставка с резьбой H30.m3d

РО-А806 00.00.011 - Палец Ф40.m3d

РО-А806 00.00.005 - Вставка в швеллер.m3d

РО-А806 00.00.013 - Косынка 8мм.m3d

РО-А806 00.00.000 СБ - Половина Рамы Охвата.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

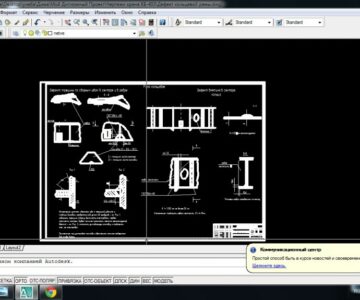

Устранение дефекта трещина кольцевой рамы крана
