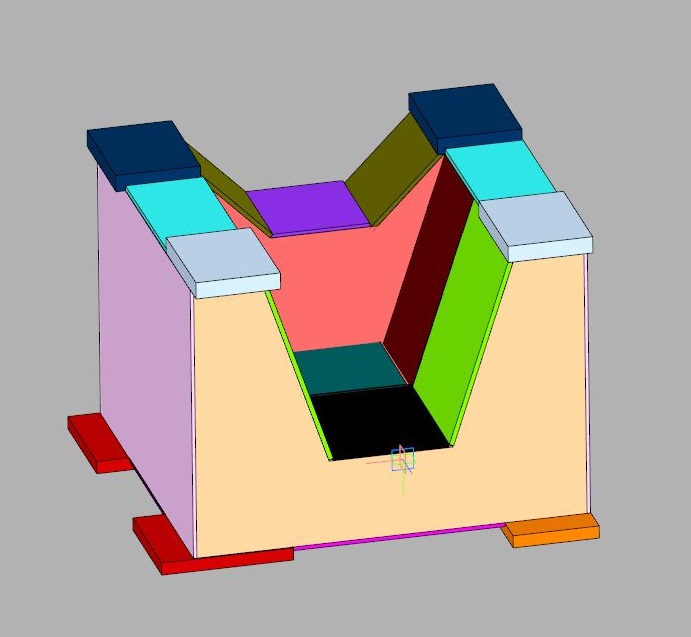

Рама являются основной несущей частью, на которую монтируют остальные детали, узлы и механизмы компрессора. Рама имеет габаритные размеры 1042х1045х1463. Вес 449 кг.
Для упрощения технологии изготовления и сборки рамы, раму выполняют из прокатного сортамента (лист Б-ПН-0-10, лист Б-ПН-0-16, лист Б-ПН-0-10).
