Волгоградский государственный технический университет
Кафедра «Оборудования и технологии сварочного производства»
Курсовой проект по дисциплине: «Проектирование сварных конструкций»
На тему: «Расчет и проектирование сварной стропильной фермы с параллельными поясами из алюминиевого сплава АМг5 длиной 15 м и высотой 1,8 м».
Волгоград 2019
Исходные данные:
Длина фермы l=15 м
Высота фермы h=1,8 м
Расстояние между узлами d=1,5 м
Расстояние между фермами (шаг фермы) b=5 м
Величина нормативной нагрузки (на 1м^2 ската кровли) q^н=70 кг/м^2 (0,7кПа)
Величина снеговой нагрузки (на 1м^2 горизонтальной проекции кровли q_с^н=50 〖кг/м〗^2 (0,5кПа)
Материал- алюминиевый сплав АМг5
Содержание
Введение…………………………………………………………………………….3
1. Условие геометрической неизменяемости и статической определимости ферм………………………………………………………………………….……...4
2. Определение внутренних усилий в стержнях плоской фермы……………………………………………………………………………….6

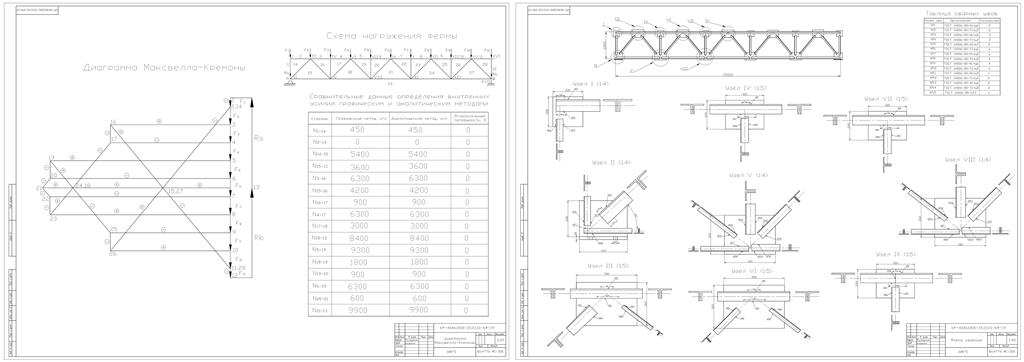

2.1 Определение внутренних усилий в стержнях плоской фермы графическим методом (построение диаграммы Максвелла-Кремоны).……………………….6
2.2 Определение внутренних усилий в стержнях плоской фермы методом вырезания узлов.…………………………………………………………………..15
3. Проектирование поперечного сечения стержней фермы ……..........………..23
3.1 Подбор сечений сжатых поясов………………………………………………23
3.2 Подбор сечения растянутых поясов………………………………………….28
3.3 Подбор сечений раскосов и стоек……………………………………………31
3.4 Подбор сечений стоек…………………………………………………………37
4. Проектирование и расчет узлов фермы……………………………………….44
4.1 Общие требования при проектировании узлов фермы…………………......44
4.2 Проектирование узлов с прокладками……………………………………….44
5. Проектирование и расчет опор фермы………………………………………..65
6. Проектирование и расчет стыков фермы……………………………………..69
Заключение………………………………………………………………………...70
Список использованной литературы………………………………………….....71
