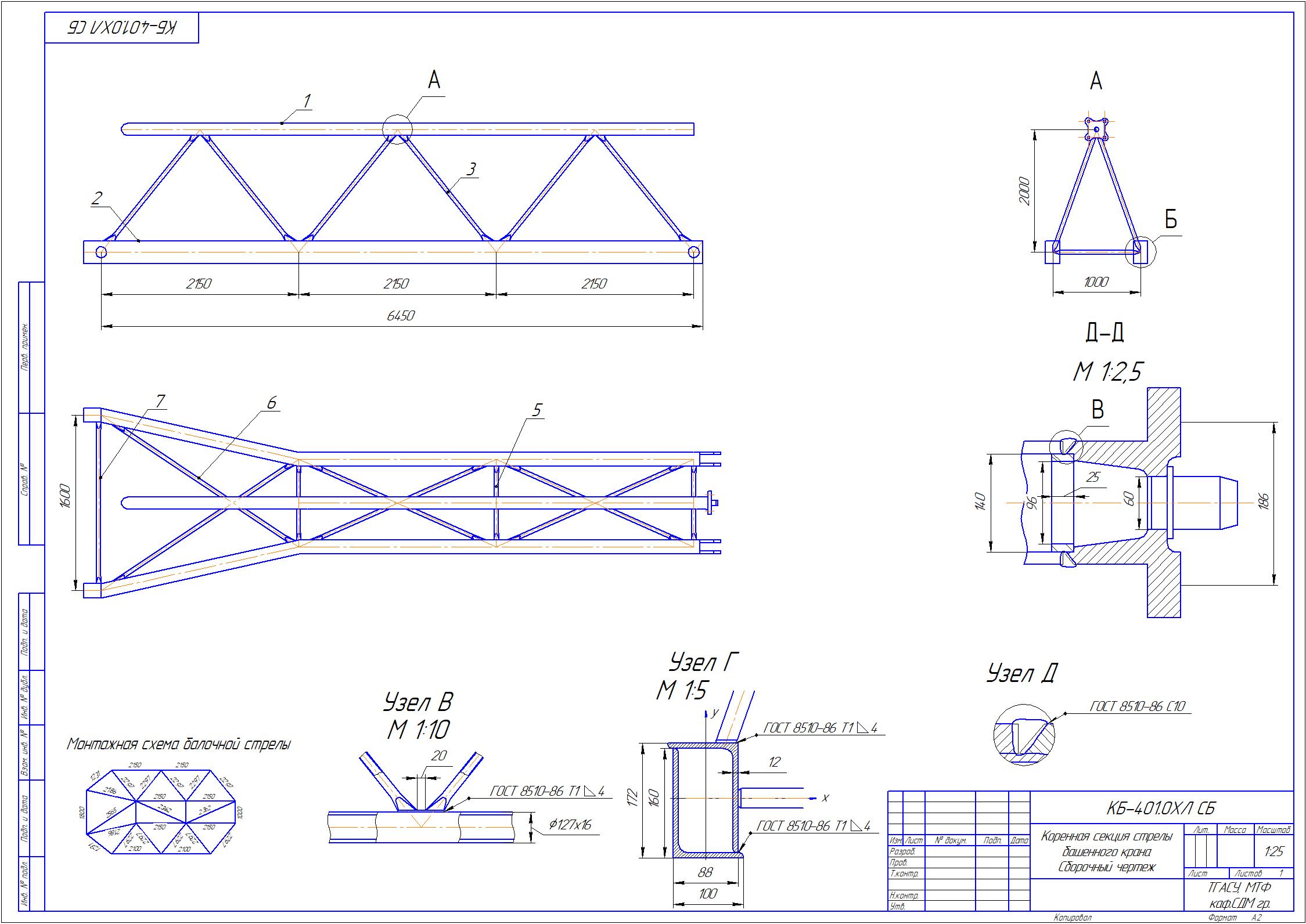

Расчёт и проектирование балочной стрелы - грузоподъёмность крана т = 10...4,8

Кафедра Металлические конструкции
КУРСОВОЙ ПРОЕКТ
По дисциплине «Металлические конструкции»
на тему: «Расчёт и проектирование балочной стрелы»
Томск 2020

Исходные данные :
1.Грузоподъёмность крана, т = 10...4,8
2.Вылет груза, м =20
3.Высота подъёма груза, м = 30
подъём груза, м/мин = 24
передвижение грузовой каретки (тележки), м/мин = 20
поворот, оборот/мин = 0,9
передвижение крана, м/мин = 32
5.Группа режима работы крана 3А
6.Тип привода - электропривод
Введение 3
1. Расчетная схема стрелы 5
2. Расчёт нагрузок на стрелу в вертикальной плоскости 7
3. Построение линий влияний в расчетных стержнях стрелы 10
4. Расчёт нагрузок в горизонтальной плоскости 17
5. Суммирование усилий в расчётных стержнях стрелы 20
6. Расчет элементов ферм 21
7. Расчёт сварного соединения 26
Список использованных источников 27
