Беларусско-Российский университет
Кафедра транспортно- технологические машины
Курсовой проект по дисциплине "Строительная механика"
На тему: "Расчёт и проектирование плоской крановой фермы"
Могилёв 2016
Исходные данные: длина конструкции l=20м, высота фермы h=5м, длинa панели d=5м, F=200кН, q=3кН/м;Панель слева 1;
В данной работе произведен расчёт усилий в стержнях данной фермы, построение диаграммы Максвелла-Кремоны, подбор сечений стержней фермы.

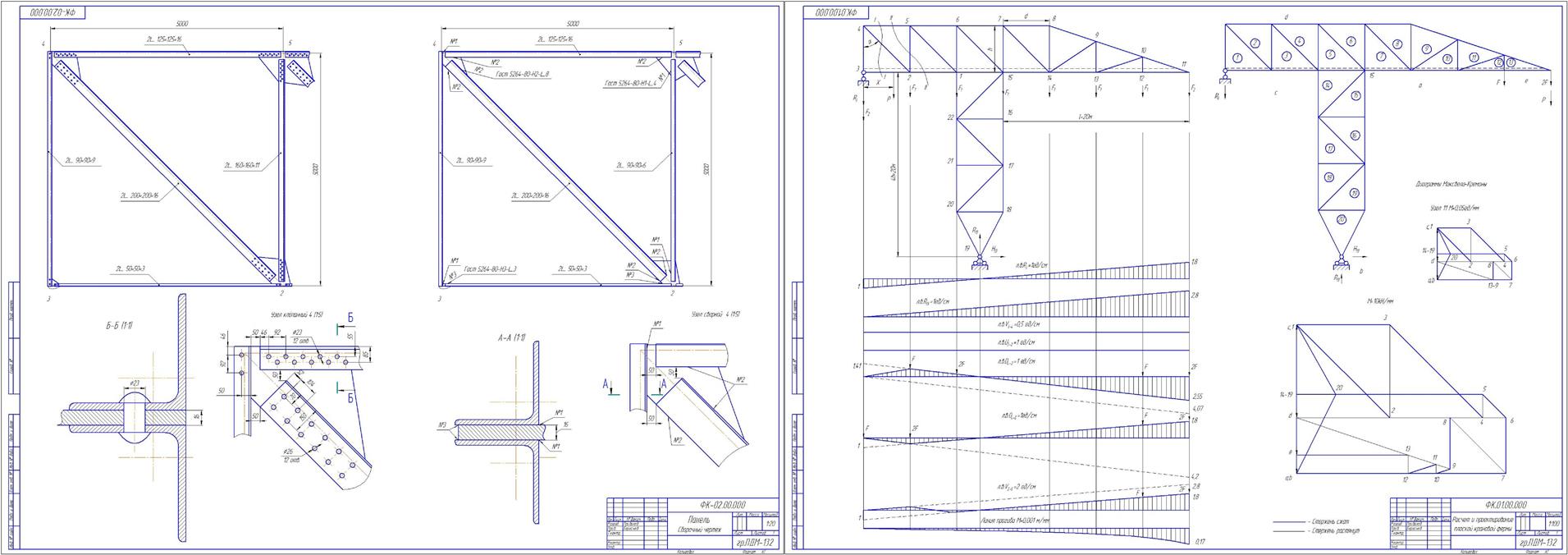

Графическая часть содержит 1й лист: Линии влияния, диаграммы Максвелла-Кремоны единичная и грузовая. 2й лист : Панель , разрезы
Содержание
Введение
1. Выбор геометрических параметров фермы
2. Исследование фермы на геометрическую неизменяемость
3. Аналитическое определение усилий в стержнях заданной панели
4. Построение линий влияния реакций опор и стержней заданной панели
5. Определение расчетных усилий в стержнях заданной панели от действия постоянной нагрузки и системы связанных между собой подвижных сил
6. Подбор сечений стержней фермы
7. Расчет числа заклепок
8. Расчет длины сварных швов
9. Построение грузовой диаграммы Максвелла – Кремоны при невыгодном нагружении фермы подвижной нагрузкой, а также единичных диаграмм
10. Построение линии прогибов
Заключение
Список литературы
