РИ(ф)МАМИ
Кафедра промышленного и гражданского строительства
Курсовой проект по дисциплине: «Металлические конструкции»

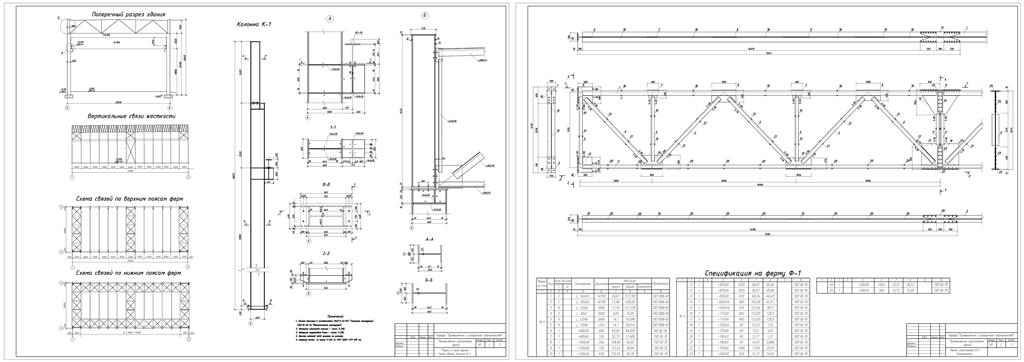

на тему: «Расчёт и проектирование стального каркаса одноэтажного промышленного здания»
Рязань 2015
Исходные данные
1. Пролет здания, L, м 30
2. Длина здания, м 72
3. Шаг поперечных рам, м 6
4. Район строительства Мурманск
5. Отапливаемое и неотапливаемое здание неотап.
6. Тип кровли холодный
7. Утеплитель −
8. Высота до головки рельса, м 11
9. Класс бетона фундамента В12
10.Грузоподьемность крана 10 т
11.Режим работы крана средний
Введение
1 Компоновка каркаса здания
1.1 Компоновка поперечной рамы
2 Расчет подкрановой балки
2.1 Сбор нагрузок на подкрановую балку
3 Расчет поперечной рамы производственного здания
3.1 Выбор расчетной схемы
3.2 Нагрузка на элементы рамы
3.2.1 Постоянная нагрузка
3.2.2 Снеговая нагрузка
3.2.3 Вертикальные усилия от мостовых кранов
3.2.4 Горизонтальные усилия от мостовых кранов
3.2.5 Ветровая нагрузка
4 Статический расчет рамы
4.1 Статический расчет рамы методом сил
4.1.1 Расчет на постоянную нагрузку
4.1.2 Расчет на снеговую нагрузку
4.1.3 Расчет на вертикальную нагрузку мостовых кранов
4.1.4 Расчет на горизонтальную нагрузку мостовых кранов
4.1.5 Расчет на ветровую нагрузку
4.2 Статический расчет рамы с помощью программного комплекса «Base»
5 Расчет колонны производственного здания
5.1 Определение расчетной длины колонны
5.1.1 Расчетная длина в плоскости рамы
5.1.2 Расчетная длина из плоскости рамы
5.2 Подбор сечения стержня колонны
5.2.1 Проверка устойчивости колонны в плоскости и из плоскости рамы
5.3 Конструирование и проверка прочности подкрановой консоли
5.4 Конструирование и расчет базы колонны
5.4.1 Определение размеров опорной части
5.5 Расчет оголовка колонн
5.6 Расчет анкерных болтов
6 Расчет и конструирование фермы
6.1 Сбор нагрузок на фермы
6.1.1 Постоянная нагрузка
6.1.2 Снеговая нагрузка
6.2 Подбор и проверка сечений стержня фермы
6.3 Расчет и конструирование узлов стропильной фермы
6.3.1 Расчет и конструирование узлов соединения отправочных элементов
Список используемых источников
