МГТУ им. Г.И. Носова
Кафедра проектирования и строительства зданий
Курсовой проект по дисциплине "Металлические конструкции, включая сварку"

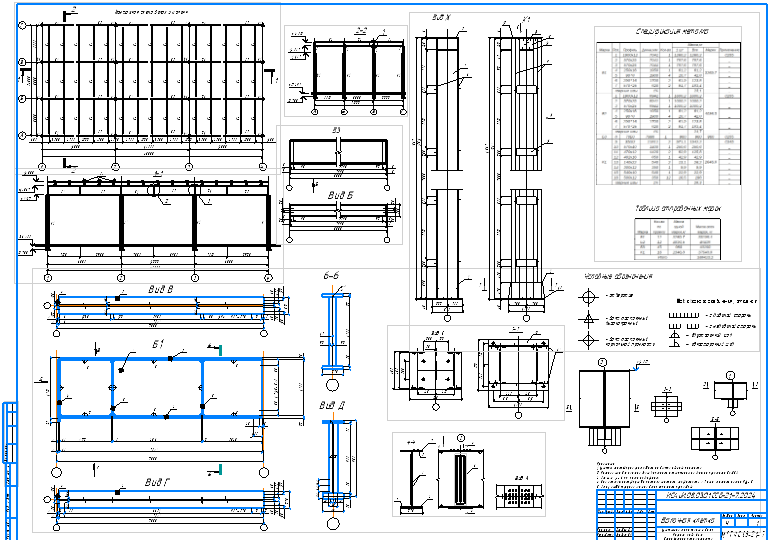

На тему: Балочная клетка
Магнитогорск 2024
Пролет главной балки, L = 16 м.
Пролет балки настила, l = 8 м.
Шаг балок настила, а = 3,2 м.
Отметка верха настила, hн = 14 м.
Постоянная нормативная поверхностная равномерно распределенная нагрузка на перекрытие, g^н = 250 кгс/м2.
Временная нормативная поверхностная равномерно распределенная нагрузка на перекрытие, p^н = 2500 кгс/м2.
Тип сопряжения балок настила с главной балкой – этажное.
Тип сопряжения главной балки с колонной – опирание сверху.
Тип сечения колонны – сквозное.
Ускорение свободного падения g = 10 м/с2.
Модуль упругости стали E = 2,06*〖10 〗^6 кгс/см2 = 2,06*〖10 〗^5 Н/〖мм〗^2
Расчетная температура более -45 °С
Содержание
1. Исходные данные 3
2. Расчет прокатной балки настила 4
2.1. Нагрузка 4
2.2. Подбор сечения 5
2.3. Проверка прочности 5
2.4. Проверка жесткости 5
3. Расчет и конструирование главной балки 6
3.1. Нагрузка 6
3.2. Определение высоты главной балки, компоновка сечения 7
3.3. Проверка прочности и общей устойчивости главной балки 9
3.4. Проверка жесткости (ΙΙ предельное состояние) 10
3.5. Расчет прочности швов соединения пояса со стенкой 10
3.6. Расчет опорного ребра жесткости главной балки 11
3.7. Проверка местной устойчивости стенки главной балки 13
3.8. Расчет укрупнительного стыка главной балки на высокопрочных болтах . 17
4. Расчет центрально-сжатой колонны 21
4.1. Подбор сечения 21
4.2. Расчет оголовка 25
4.3. Расчет планок 26
4.4. Расчет базы колонны 30
5. Библиографический список 33
