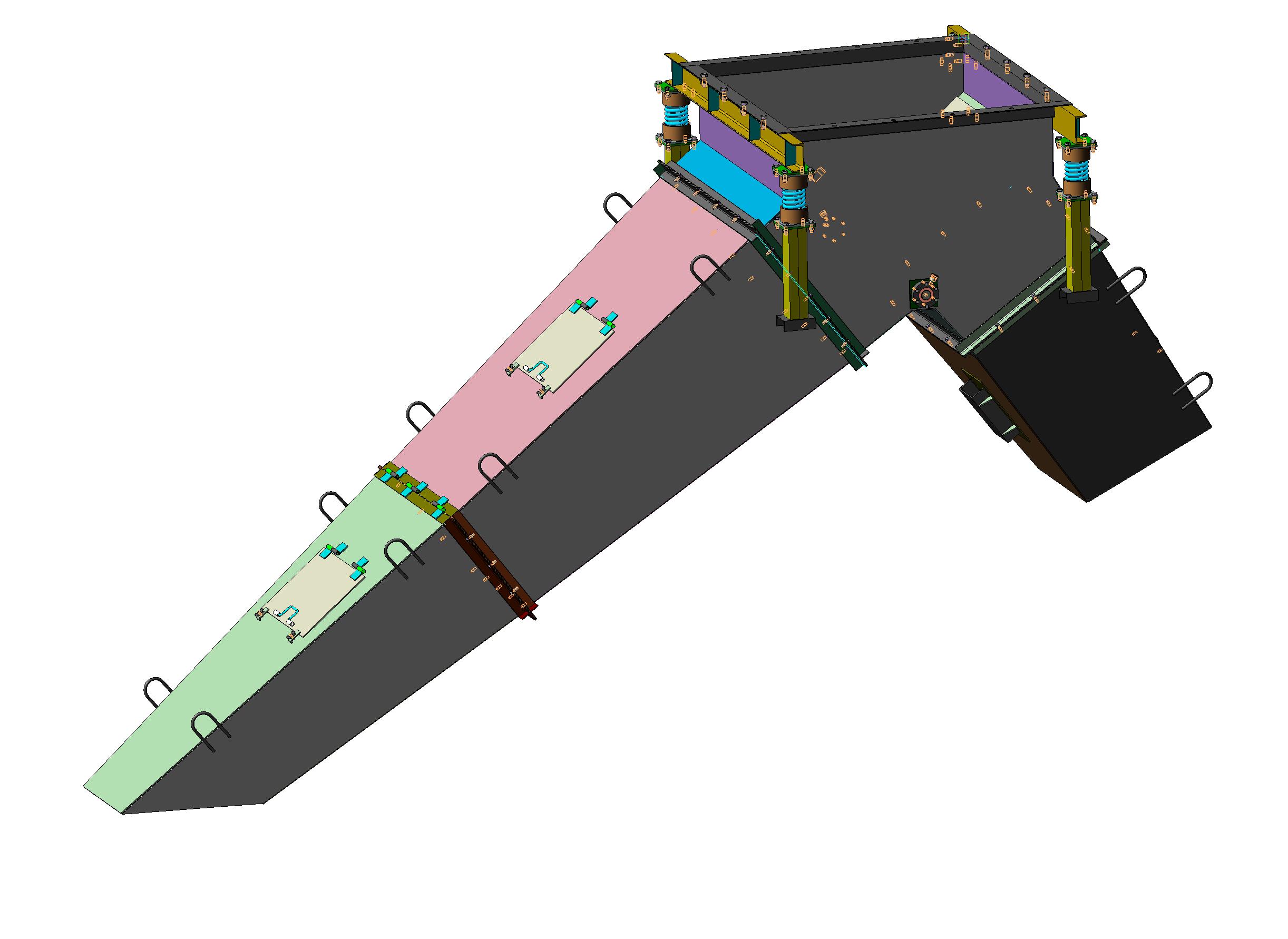

Распределяющее устройство

545

100

Распределяющее устройство предназначена для перераспределения поступающего бетона из конвейерной линии либо в правый рукав, либо в левый рукав с помощью шибера

Бетон Шибер

Автор

Николай

Дата

16.11.2016

Язык

Русский

Состав

сборочный чертеж, модели+ сборка 3D

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

БСО.РУ. 2014.00.00 Распределяющее устройство
- БСО. РУ. 2014.70.00 Стульчик для вибратора
  - БСО. РУ. 2014.70.01 - Основание.m3d
  - БСО.РУ.2014.70.02 - Опора.m3d
  - БСО. РУ. 2014.70.03 - Косынка.m3d
  - БСО. РУ. 2014.70.00 - Стульчик для вибратора.a3d
- БСО.РУ.2014.00.07 - Ступица.m3d
- БСО. РУ. 2014.20.00 Рукав левый
  - БСО.РУ. 2014.20.03 - Стенка боковая.m3d
  - БСО.РУ. 2014.20.01 - Стенка фронтальная.m3d
  - БСO.РУ. 2014.20.00 - Рукав левый.a3d
  - БСО.РУ. 2014.20.04 - Петля.m3d
  - БСO.РУ. 2014.20.00 - Рукав левый изометрия.a3d
  - БСО.РУ. 2014.20.02 - Стенка боковая.m3d
  - БСO.РУ.2014.20.00 - Рукав левый.spw
- Прокладка-3.m3d
- Петля.m3d
- БСО.РУ.2014.00.09 - Кронштейн цилиндра.m3d
- БСО. РУ. 2014.120.00 Маслёнка
  - БСО.РУ.2014.120.02 - Крышка масленки.m3d
  - БСО.РУ.2014.120.00 - Масленка.a3d
  - БСО.РУ.2014.120.01 - Корпус масленки.m3d
- БСО. РУ. 2014.90.00 Устройство амортизирующее
  - БСО.РУ.2014.90.02 - Втулка.m3d
  - БСО.РУ.2014.90.00 - Устройство амортизирующее.a3d
  - БСО.РУ.2014.90.03 - Пружина сжатия.m3d
  - БСО.РУ.2014.90.01 - Основание.m3d
- БСО.РУ.2014.00.00 СБ - Устройство распределяющее Сборочный чертеж.cdw
- БСО.РУ.2014.00.07 - Вилка штока.m3d
- Прокладка.m3d
- БСО. РУ. 2014.80.00 Крышка люка
  - Р 422.30.04 - Ось.m3d
  - БСО.РУ.2014.80.00-01 - Крышка люка.a3d
  - БСО.РУ.2014.80.00 - Крышка люка.a3d
  - Р 422.30.02 - Ручка.m3d
  - БСО.РУ.2014.80.02 - Накладка.m3d
  - Р 422.30.03 - Втулка.m3d
  - БСО.РУ.2014.80.00-01 - Крышка люка.spw
  - БСО.РУ.2014.80.01-01 - Крышка.m3d
  - Зажим люков
    - РМ 1006.50.00.07 - Зажим.m3d
    - Зажим люков.a3d
  - БСО.РУ.2014.80.01 - Крышка.m3d
- Р 422.00.05 - Втулка.m3d
- БСО. РУ. 2014.10.00 Тройник
  - Стенка нижняя.m3d
  - Стенка прорисовка (последний вариант).m3d
  - Фланец_50х50 -2
    - Уголок короткий.m3d
    - Фланец 50х50_2.a3d
  - Стенка прорисовка.m3d
  - Стенка нижняя-2.m3d
  - Стенка фронтальная.m3d
  - Фланец_75х75
    - Уголок.m3d
    - Фланец.a3d
  - Фланец_50х50
    - Фланец 50х50.a3d
    - Уголок короткий.m3d
    - Уголок длинный.m3d
  - Стенка наклонная.m3d
  - Стенка боковая.m3d
  - Перемычка.m3d
  - Тройник Сборочный чертеж.cdw
  - Тройник.a3d
  - Пластина.m3d
  - Стенка наклонная-2.m3d
  - Тройник.spw
- БСО. РУ. 2014.100.00 Стульчик под амортизатор
  - БСО.РУ.2014.100.00 - Стульчик под амортизатор.a3d
  - БСО.РУ.2014.100.01 - Основание.m3d
  - БСО.РУ.2014.100.03 - Накладка.m3d
  - БСО.РУ.2014.100.02 - Стойка.m3d
- БСО.РУ.2014.00.08 - Палец вилки.m3d
- БСО. РУ. 2014.50.00 Шибер
  - БСО.РУ.2014.50.02 - Щека шибера .m3d
  - БСО.РУ.2014.50.00 - Шибер.a3d
  - БСО.РУ.2014.50.03 - Планка скрепляющая .m3d
  - БСО.РУ.2014.50.01 - Втулка.m3d
- БСО.РУ.2014.00.10 - Рассекатель.m3d
- БСО.РУ.2014.00.05 - Вал шибера.m3d
- БСО. РУ. 2014.110.00 Балка опорная
  - БСО.РУ.2014.110.01 - Балка.m3d
  - БСО.РУ.2014.110.01 - Балка с отверстиями.m3d
  - БСО.РУ.2014.110.03 - Накладка.m3d
  - БСО.РУ.2014.110.02 - Косынка.m3d
  - БСО.РУ.2014.110.00 - Балка опорная с отверстиями.a3d
  - БСО.РУ.2014.110.00 - Балка опорная.a3d
- БСО.РУ.2014.00.10 - Планка стопорная.m3d
- Пневмоцилиндр 160х500-354.1
  - Пневмоцилиндр 160х500-354.1.m3d
  - Ось.m3d
  - Пневмоцилиндр 160х500-354.1.a3d
- БСО.РУ.2014.00.06 - Втулка ступицы.m3d
- БСО. РУ. 2014.00.00 - Устройство распределяющее.jpg
- БСО. РУ. 2014.40.00 Низ рукава правого
  - БСО.РУ. 2014.40.03 - Стенка боковая.m3d
  - БСO.РУ.2014.40.00 - Низ рукава правого.spw
  - БСО.РУ. 2014.40.01 - Стенка фронтальная.m3d
  - БСO.РУ. 2014.40.00 - Низ рукава правого.a3d
  - БСО.РУ. 2014.40.02 - Стенка боковая.m3d
- БСО. РУ. 2014.60.00 Рычаг
  - БСО.РУ.2014.60.03 - Косынка.m3d
  - БСО.РУ.2014.60.02 - Стойка.m3d
  - БСО.РУ.2014.60.01 - Втулка.m3d
  - БСО.РУ.2014.60.00 - Рычаг.a3d
- Прокладка-2.m3d
- БСО.РУ.2014.00.08 -Упор.m3d
- БСО. РУ. 2014.00.00 - Устройство распределяющее.a3d
- БСО.РУ.2014.00 - Шайба.m3d
- БСО. РУ. 2014.00.00 - Устройство распределяющее_ cпецификация.tif
- БСО. РУ. 2014.30.00 Верх рукава правого
  - БСО.РУ. 2014.30.05 - Стенка фронтальная.m3d
  - БСО.РУ.2014.30.00 - Верх рукава правого.a3d
  - БСО.РУ. 2014.30.03 - Стенка боковая.m3d
  - БСО.РУ.2014.30.00 - Верх рукава правого.spw
  - Фланец_50х50_3
    - Фланец 50х50.a3d
    - Уголок короткий.m3d
    - Уголок длинный.m3d
    - Уголок короткий-01.m3d
    - Уголок длинный-01.m3d
  - БСО.РУ. 2014.30.04 - Стенка боковая.m3d
- Прокладка_2-2.m3d
