Разработка конструкции однопролётной сварной подкрановой балки двутаврового 18м

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ
Транспорт углеводородных ресурсов
Курсовой проект по дисциплине "Проектирование сварных конструкций"
На тему: "Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 18м из строительной стали"
Тюмень 2016

Профиль: двутавр, постоянного сечения;
Марка стали: С390 / ГОСТ 27772-88;
Максимальный вес крана: 15т.;
Крановый рельс: КР-120 / ГОСТ 4121-96;
Длина балки 18м;
Длина пролёта балки, по зданию балка однопролётная L=18м;
Интенсивность распределенной нагрузки, по зданию - 3500Н;
В данной работе произведён расчёт и разработка сварной подкрановой балки длиной 18м

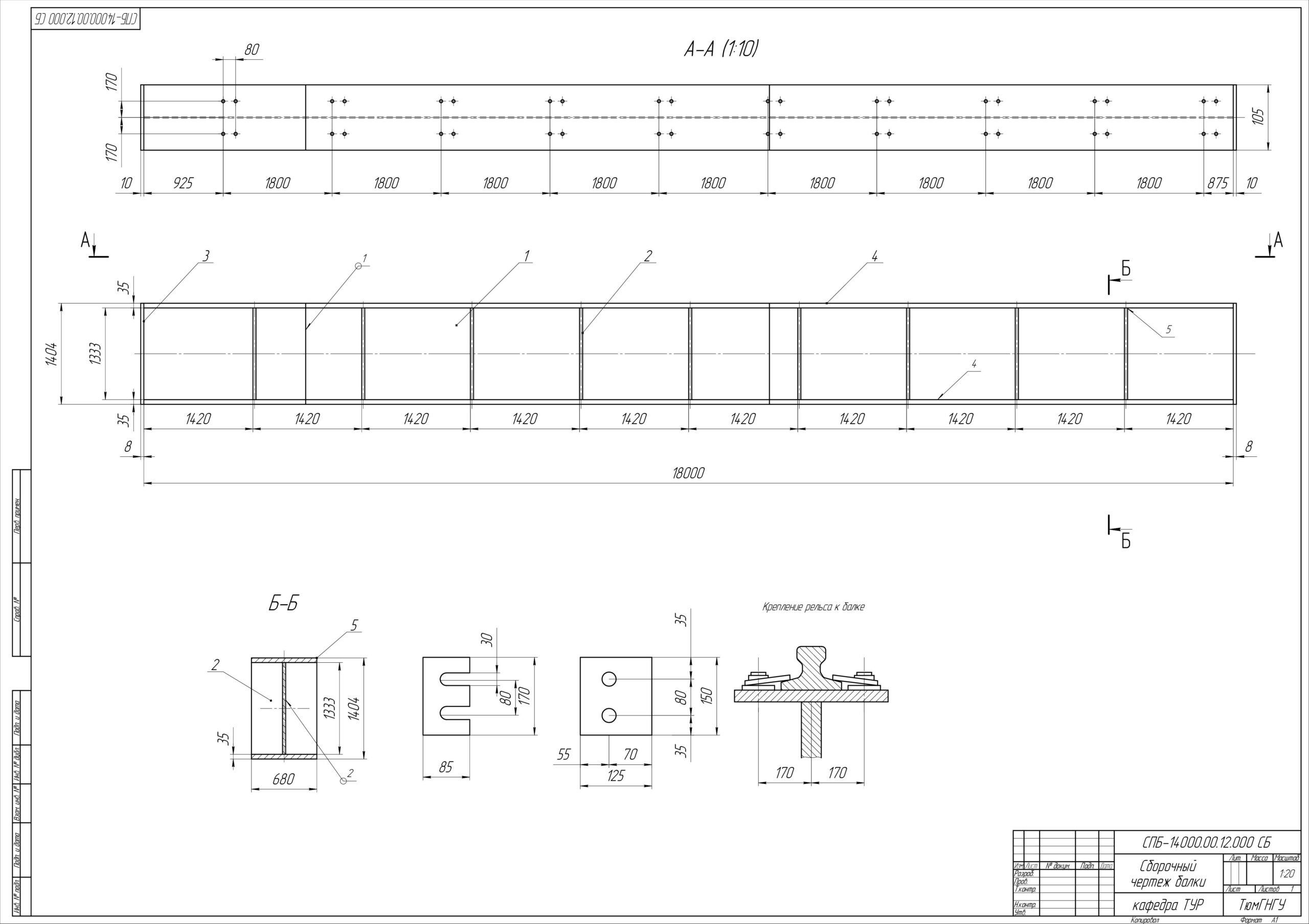

Графическая часть содержит чертёж подкрановой балки.

Аннотация
Введение
1 Общая часть
1.1 Характеристика конструкции изделия
1.2 Технические требования на изготовление изделия
1.3 Оценка технологичности материала изделия
2 Расчетная часть
2.1 Расчёт и построение эпюр срезающих сил и моментов от собственного веса балки
2.2 Расчёт и построение линий влияния от перемещающейся нагрузки
2.3 Определение размеров балки исходя из прочности и жёсткости
3 Технологическая часть
3.1 Анализ базовых технологических процессов
3.2 Обоснование заготовительных операций
3.3 Обоснование способа сборки
3.4 Выбор способа сварки
3.5 Выбор сварочных материалов
3.6 Выбор режимов сварки
3.7 Выбор сварочного оборудования
3.8 Выбор оборудования, оснастки, инструмента для контроля качества изделия
4. Безопасность жизнедеятельности
4.1. Требования к персоналу
4.2. Электробезопасность
4.3. Средства обеспечения пожарной безопасности
4.4. Средства индивидуальной защиты
4.5. Виды инструктажа, применяемые на предприятии
Заключение
Список литературы

Состав: Подкрановая балка (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Металлоконструкции / Разработка конструкции однопролётной сварной подкрановой балки двутаврового 18м

Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 18м из строительной стали\1. Пояснительная зап
Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 18м из строительной стали\2. Чертеж.cdw
Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 18м из строительной стали
