Рекламная установка с видеоэкраном

Проектируемое рекламная установка представляет собой видеоэкран размещенный на удерживающей металлоконструкции. Металлоконструкция состоит из щита размером 6260х3330х1000 и стойки высотой 5м. Металлоконструкция рекламной установки надежно удерживается фундаментным блоком размерами 3000х2000х1500. Видеоэкран состоит из 18 светодиодных модулей P16, размерами 960х960 мм.

Основные показатели
Площадь видеоэкрана ................................................................. 17,28 кв.м
Высота конструкции ............................................................ 8,37 м
Площадь застройки ......................................................... 6,26 кв.м

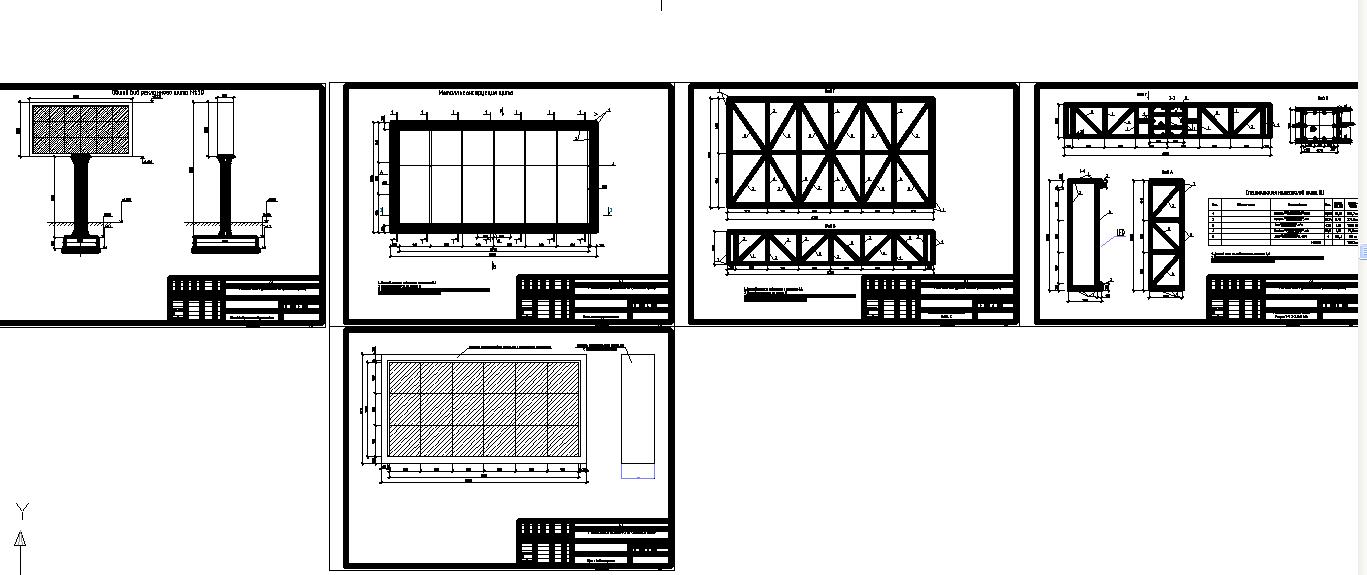

Состав: общие данные, общий вид, металлоконструкция, колонна, блок фундаментный Язык документа
