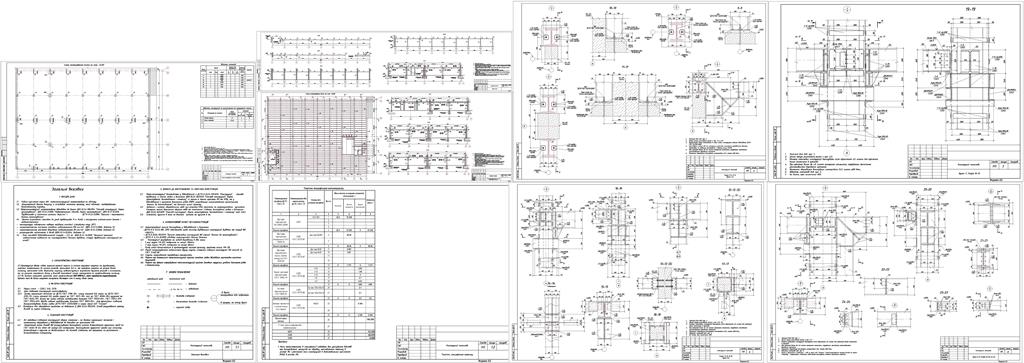

Реконструкция супермаркета. Устройство дополнительного этажа для торговых помещений из металлоконструкций

Реконструкция существующего супермаркета. Устройство антресольного этажа из металлических конструкций для торговых помещений

ХАРАКТЕРИСТИКА КОНСТРУКЦІЙ

2.1 Крнструкція являє собою жорский рамний каркас із колонн шарнірно опертих на фундаменти, жорстко закріпленних до колонн ригелів, прольотом 9,0 м., та шарнірно опертих на ригелі балок настилу, прольотом 6,0м. Жорскість каркасу забезпечується жорсткими вузлами ригелів з колоннами, та за рахунок жорсткого диску у вигляді монолітної плити перекриття по профільованому настилу.
2.2 По балкам покриття прийняти лист профільований Н57-900-0,7, лист прийняти оцинкований. Кріпити лист до балок покриття саморізами діаметром 4мм в кожну хвилю листа.

3. МАТЕРІАЛ КОНСТРУКЦІЙ

3.1 Марки сталі - С255,С 245, S275.
3.2 Для зєднання конструкцій застосовувати:
3.2.1 Болти нормальної точності за ДСТУ ГОСТ 7798-70* класу міцності 8.8, гайки за ДСТУ ГОСТ 5915-70* класу міцності 8.8, шайби круглі за ГОСТ 11371-78*, косі за ГОСТ 10906-78*і пружинні за ГОСТ 6402-70*. Болти та гайки повинні задовільняти вимогам ГОСТ 1759.0-87*, ГОСТ 1759.4-87*, ГОСТ 1759.5-87*. Шайби повинні задовільняти вимогам ГОСТ 18123-82*. Для фрикційних зєднаннь використовувати болти згідно ДСТУ ГОСТ 22353:2008 із марки сталі 40Х "Селект".
3.3 Матеріали для зварювання приймати за додатком Д ДБН В.2.6-198:2014. Спосіб регулювання натягу болтів за кутом повороту.
