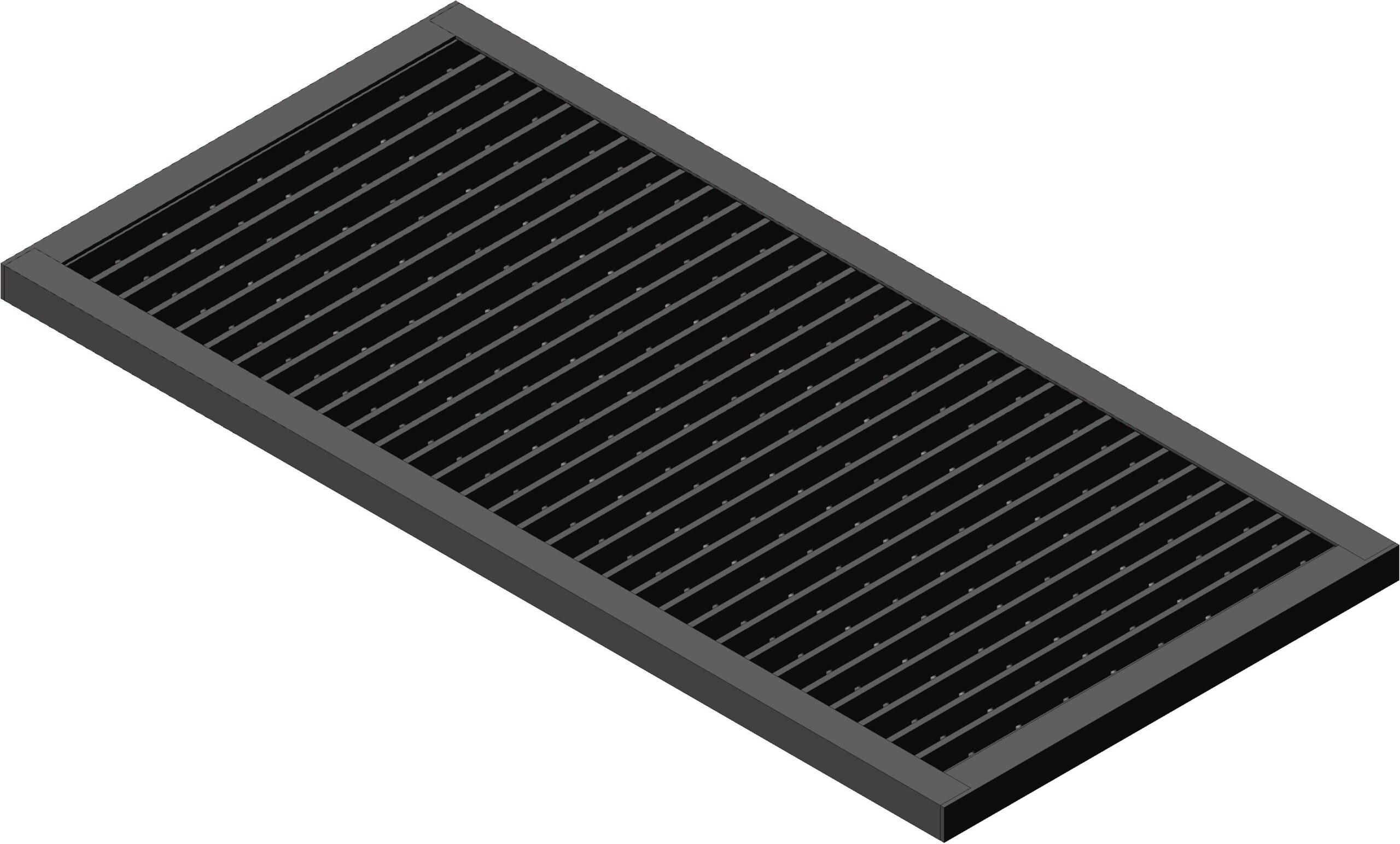

Решетка предназначена для выполнения функции настила на пол на участке катафарезного покрытия изделий. Выполнена в виде сварной рамной конструкции из уголка 32х32, прутков д 6мм и ребер из пластин толщиной 6мм. Сварная конструкция. Из отдельных секций может набираться пол любых размеров.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Решетка 480х995
Решетка 480х995
0
96
656
1
0
30
Сообщить о проблеме
Автор
RUSLAN DRON
Дата
16.08.2016
Язык
Русский
Состав
3Д сборка. Деталировка. Чертежи. Фото оригинала решетки с чего делалась модель и КД.
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
-
В-01-574.004 _ Пруток.cdw
-
В-01-754.000 - Решетка_СПЕЦИФ.spw
-
В-01-754.000 СБ _ РЕШЕТКА Сборочный чертеж.cdw
-
В-01-754.001 _ Уголок.cdw
-
В-01-754.002 _ Уголок.cdw
-
В-01-754.003 _ Перемычка.cdw
-
Перемычка.m3d
-
Пруток д6х980.m3d
-
-
РЕШЕТКА на Катафарез СБ.a3d
-
Решетка (эскиз).cdw
-
Уголок 32х32х4 прокат.m3d
-
Уголок 32х32х4х480.m3d
-
Уголок 32х32х4х987.m3d
