Решётки на окна наружные

200

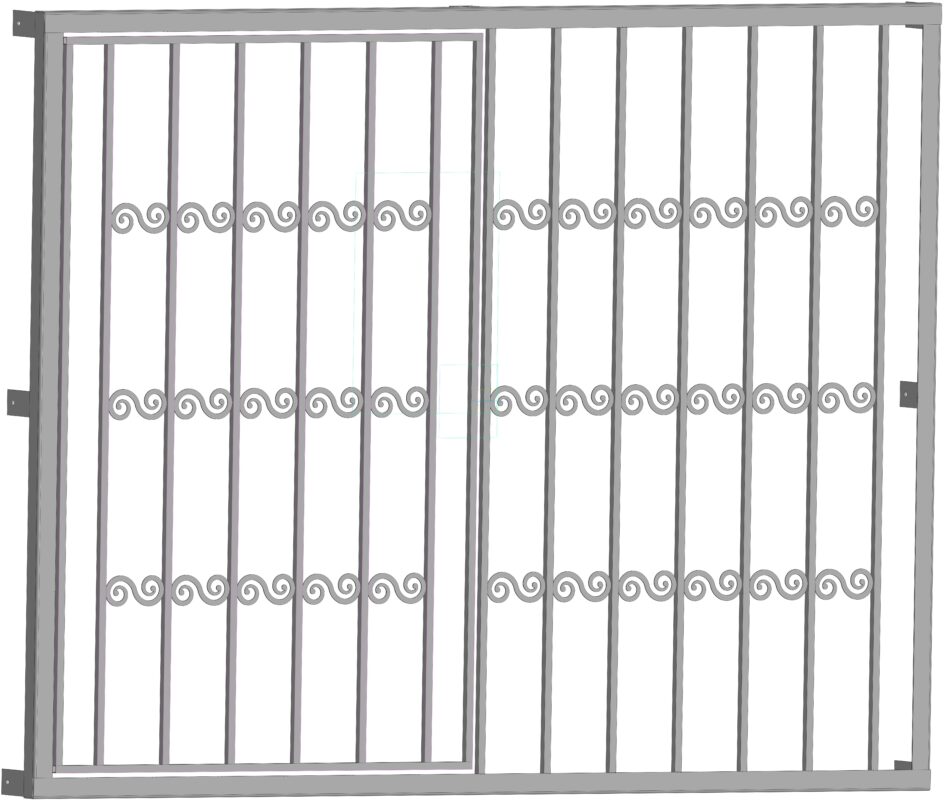

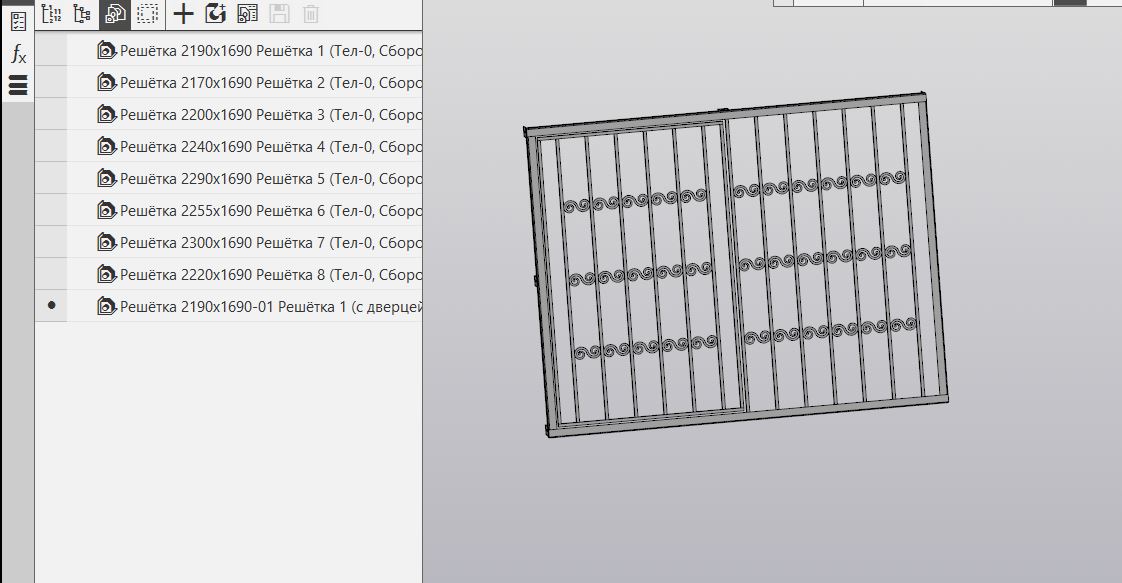

Сварные декоративные решётки на окна с завитками высотой 1690, исполнения длиной 2190, 2170, 2200, 2240,2290, 2255, 2300, 2220 и 2190(с дверцей). Можно отредактировать под любые размеры.

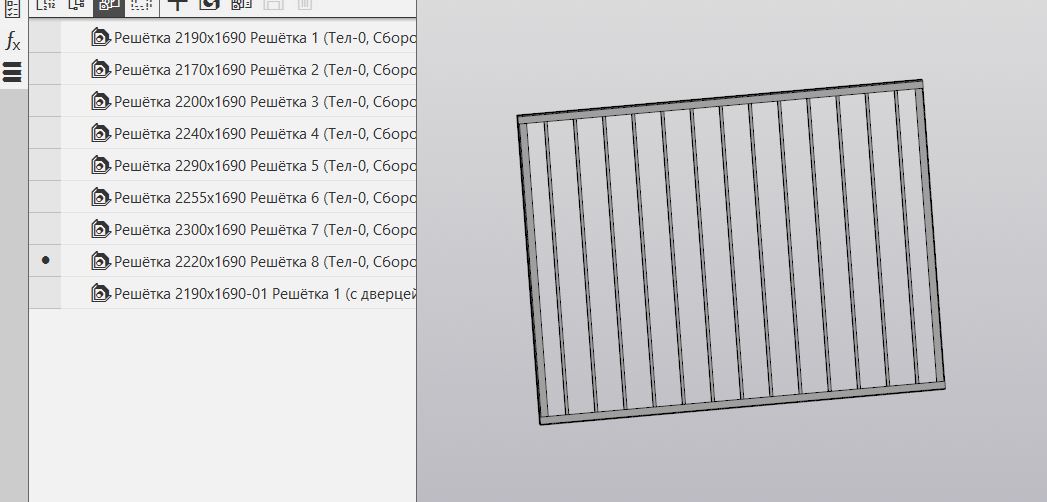

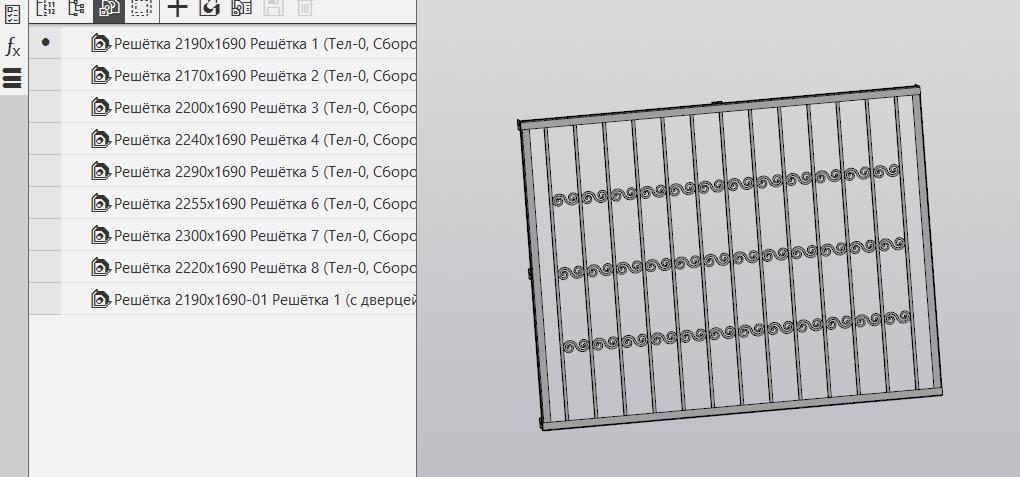

Завитки я не стал расставлять на все исполнениях (только на первом и последнем), так как они расставляются везде аналогично: только между профилями 16х16. Можно нарезать их побольше и обрезать по месту, чтобы расставить их в края.

3D Модели Решетка на окно

Автор

Анвар Шарипов

Дата

11.11.2025

Язык

Русский

Состав

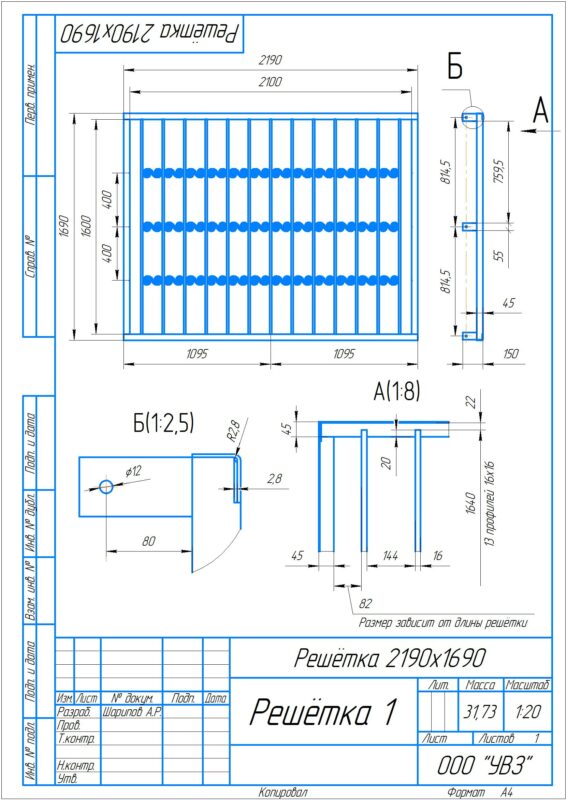

Выполнены из профиля 16х16 (решётка), рама из листового металла 3мм, завитки 2мм, пластины монтажные 4мм. Есть два чертежа и файлы для резки на станке ЧПУ.

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Решётки на окна
- Решётка _ Решётка XXXXx1690.a3d
- Решётка 1 (с дверцей) _ Решётка 2190x1690-01.cdw
- Профиль поперечный _ Решётка XXXXx1690.m3d
- Решётка 1 (с дверцей) _ Решётка 2190x1690-01.jpg
- Профиль продольный_ Решётка XXXXх1690.m3d
- Решётка 1 _ Решётка 2190x1690.jpg
- 1639866501_49-abrakadabra-fun-p-zavitok-png-58.frw
- Решётка 1 _ Решётка 2190x1690.cdw
- DXF Reshetki okonnye
  - Kronstein gorizontalnyi 5mm_16sht.dxf
  - Profil gorizontalnyi 6 (2255)_3mm_2sht.dxf
  - Barashek Nov 144_2mm_288sht.dxf
  - Barashek_2mm_336sht.dxf
  - Barashek_2mm_288sht.dxf
  - Profil gorizontalnyi 2 (2170)_3mm_2sht.frw
  - Profil gorizontalnyi 4 (2240)_3mm_2sht.frw
  - Profil vertikalnyi_3mm_16sht.dxf
  - Profil gorizontalnyi 1 (2190)_3mm_2sht.frw
  - Profil gorizontalnyi 1 (2190)_3mm_2sht.dxf
  - Profil gorizontalnyi 3 (2200)_3mm_2sht.dxf
  - Profil gorizontalnyi 7 (2300)_3mm_2sht.dxf
  - Barashek Nov 144_2mm_288sht.frw
  - Profil gorizontalnyi 7 (2300)_3mm_2sht.frw
  - Kronstein vertikalnyi 5mm_48sht.frw
  - Profil gorizontalnyi 8 (2220)_3mm_2sht.dxf
  - Barashek-124_2mm_4sht.dxf
  - Profil gorizontalnyi 2 (2170)_3mm_2sht.dxf
  - Kronstein gorizontalnyi 5mm_16sht.frw
  - Profil gorizontalnyi 4 (2240)_3mm_2sht.dxf
  - Profil gorizontalnyi 6 (2255)_3mm_2sht.frw
  - Profil gorizontalnyi 5 (2290)_3mm_2sht.dxf
  - Profil gorizontalnyi 8 (2220)_3mm_2sht.frw
  - Kronstein vertikalnyi 5mm_48sht.dxf
  - Profil gorizontalnyi 5 (2290)_3mm_2sht.frw
  - Barashek_2mm_288sht.frw
  - Barashek_2mm_336sht.frw
  - Profil gorizontalnyi 3 (2200)_3mm_2sht.frw
- Решётка _ Решётка XXXXx1690.jpg
- 1639866501_49-abrakadabra-fun-p-zavitok-png-58.dxf
- Кронштейн _ Решётка XXXXx1690.m3d
- Профиль обрешётки _ Решётка XXXXx1690.m3d
- Узор _ Решётка ХХХХx1690.m3d
