Сборно-разборный хозблок 3000х1500х2700 (каркас)

126

100

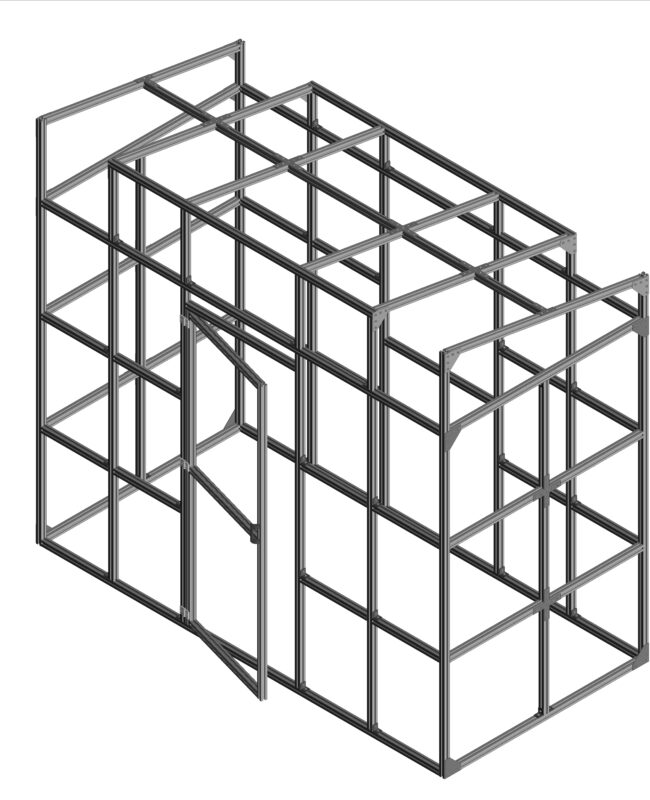

3D модель Сборно-разборный хозблок 3000х1500х2700 (каркас)

Каркас сборно-разборного хозблока 3000х1500х2700 (ДхШхВ) из алюминиевого профиля 40х40, обшивку можно сделать из оргстекла или пластика 3-5мм, через пазовый уплотнитель.

#конструкцияизалюминиевогопрофиля 3D Модели

Автор

Анна A

Дата

23.04.2025

Язык

Русский

Состав

3D Сборка, Вид общий (ВО)

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Дверь
- AL1-HB.001.03.000 СБ - Дверь.a3d
- AL1-HB.001.4040.001 - Профиль 40х40 L=720.m3d
- AL1-HB.001.4040.002 - Профиль 40х40 L=2000.m3d
- Петля
  - 7.12.95.10.BE Ручка.m3d
  - 7.21.30.30Б2.m3d
  - 7.21.40.40 Петля.a3d
  - 7.21.40.40Б1.m3d
  - E rings GB_GB_CONNECTING_PIECE_RINGS_HR 6.m3d
AL1-3.53.40.4040.02 - T-образный соединитель.m3d
AL1-3.53.40.4040.03 - Крестовой соединитель.m3d
AL1-3.53.40.4040.04 - Угловой соединитель.m3d
AL1-3.53.40.4040.04.01 - Угловой соединитель.m3d
AL1-3.53.40.4040.04.02 - Угловой соединитель.m3d
AL1-HB001.00.000 СБ - Каркас.a3d

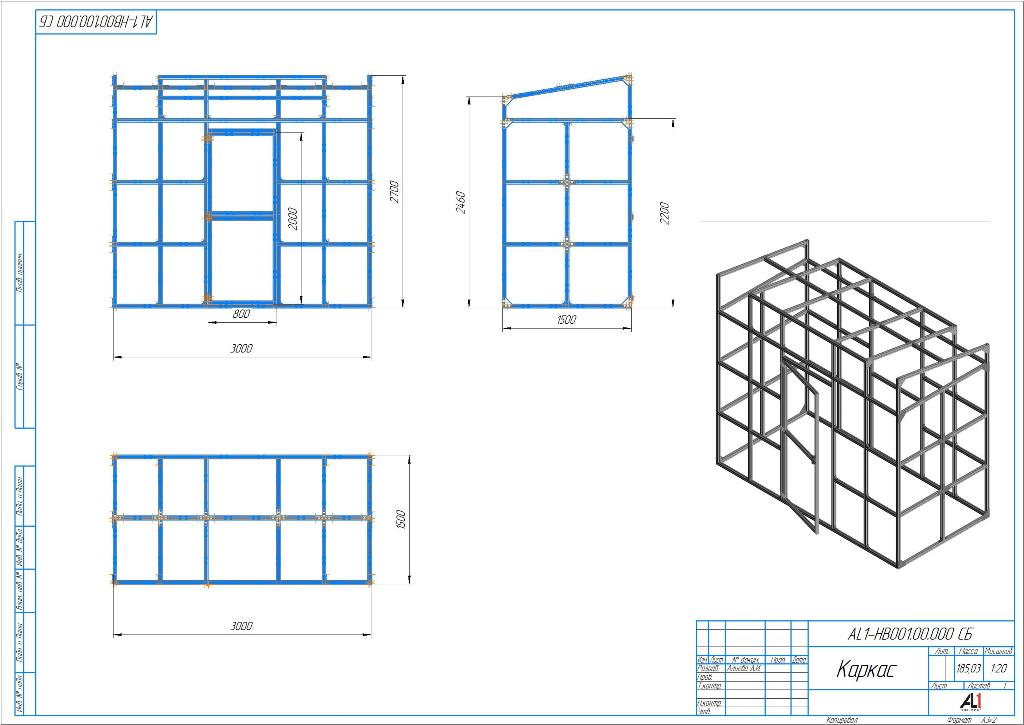

AL1-HB001.00.000 СБ - Каркас.cdw
AL1-HB001.00.000 СБ - Каркас.jpg
AL1-HB001.00.000 СБ - Каркас.pdf
AL1-HB001.00.000 СБ - Каркас.stp
AL1-HB001.00.001 - Профиль 40х40 L=2920.m3d
AL1-HB001.00.002 - Профиль 40х40 L=1420.m3d
AL1-HB001.00.003 - Профиль 40х40 L=2460.m3d
AL1-HB001.00.004 - Профиль 40х40 L=2700.m3d
AL1-HB001.00.005 - Профиль 40х40 L=680.m3d
AL1-HB001.00.006 - Профиль 40х40 L=1447.m3d
AL1-HB001.00.007 - Профиль 40х40 L=2120.m3d
AL1-HB001.00.008 - Профиль 40х40 L=800.m3d
AL1-HB001.00.009 - Профиль 40х40 L=490.m3d
AL1-HB001.00.010 - Профиль 40х40 L=460.m3d
AL1-HB001.00.011 - Профиль 40х40 L=1940.m3d
AL1-HB001.00.012 - Профиль 40х40 L=220.m3d
AL1-HB001.01.000 СБ - Боковина.a3d
AL1-HB001.01.000-01 СБ - Боковина.a3d
AL1-HB001.02.000 СБ - Стена.a3d
AL1.4040.L40 - Угловой соединитель.m3d
