Решетка металлическая - перекрытие угольного бункера. Используется для сортировки и предварительного дробления крупных кусков бурого угля перед подачей его на качающий питатель ленточного конвейера.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -

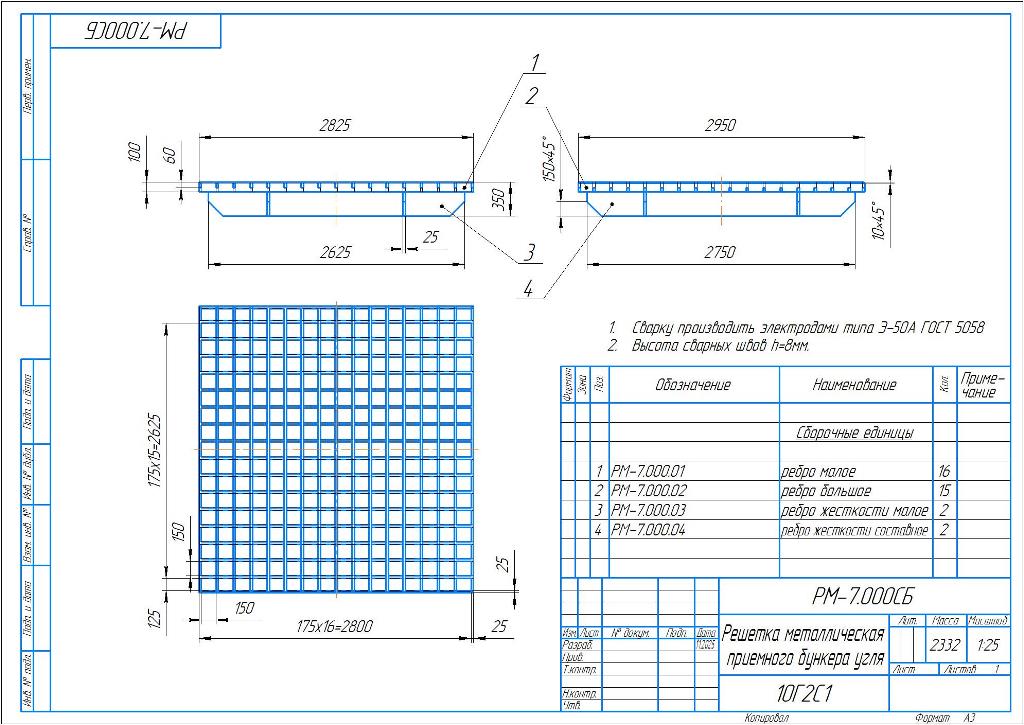

- Сборочный и деталировочные чертежи "Решетка металлическая от угольного бункера"
Сборочный и деталировочные чертежи "Решетка металлическая от угольного бункера"
0
1
82
0
1
50
Сообщить о проблеме
Автор
Денис Валерьевич Мекша
Дата
16.12.2025
Язык
Русский
Состав
сборочный чертеж со спецификацией, отдельные детали
Софт
КОМПАС-3D 12
Как открыть?
Отзывов пока нет
Содержимое архива
-
РМ-7(Решетка приемного бункера).cdw
-
Ребро большое.cdw
-
Ребро жесткости малое.cdw
-
Ребро малое.cdw
-
Ребро составное.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-1957305
Alexander Red
Максим Мелешко
Олег
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте! Подскажите, грузоподъёмность не обсчитывали?
У вас по решётке фронтовой погрузчик ездит или дробильно-фрезерная машина?
Решетка запроектирована вместо вышедшей из строя-еще не смонтирована. До этого была из полосы 30*50(те же 150мм кв в поперечнике, сварка - в стык) с двумя приварными ребрами из полок двутавровой балки. По решетке ездило все что угодно: Т-180, Б-10, КАМАЗ 20-тонник, теперь китаец "Хантуй" в течении 50 лет. Произошел продольный прогиб решетки вдоль ребер жесткости и оброзовались множественные трещины в сварных швах.
Спасибо за ответ! Я тоже на нашей ТЭЦ делал в том году новый проект на новую решетку. Пришли к решению и расчетно сделали настил из 20мм стали с ячейками 200х160 и внизу каркас из 150 полос толщиной 20мм такой чтобы по 4 ячейки настила вмещались в пространство клетки. Запас прочности конечно за 40 тонн вышел.
Понял, плита толщ.20мм с отверстиями на каркасе из 150мм полосы той же толщины? А отверстия из под резака?
Да из под резака. Уже с начала года в эксплуатации. Да полосы высотой 150мм и толщиной 20мм. Удобно что ковш погрузчика не может погнуть или поцарапать ребра жесткости и нормально раскатывает угол по ячейкам. Всё работает хорошо. Размер ячеек вполне удовлетворяет потребности.
Решетка эксплуатируется? Интересует какая высота ребер ячеек и не застревает ли в них периодически уголь?
