Шкаф для кислородных балонов

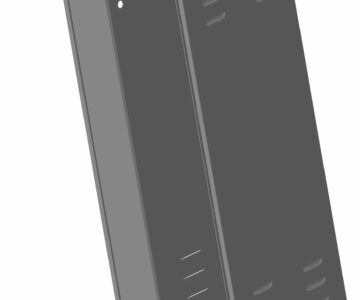

Металлический шкаф для хранения кислородных баллонов для хранения в помещении. Загрузка - 5 шт. Габаритные размеры 1704х522х2140 мм

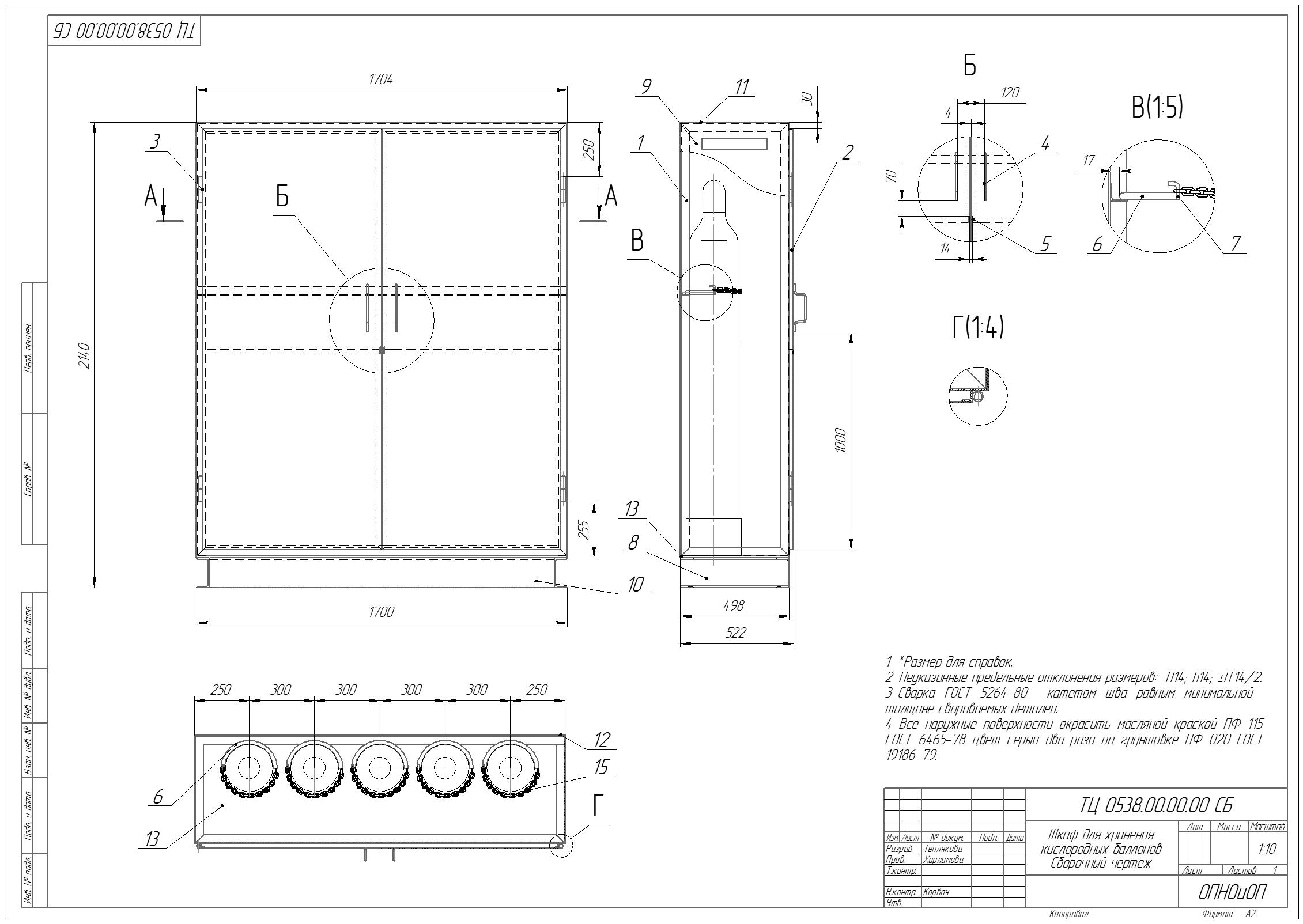

Состав: Сборочный чертеж (СБ), деталировка, спецификация

Софт: КОМПАС-3D 21

Файлы:

Дуга _ ТЦ0538.00.00.03.cdw

Каркас двери _ ТЦ 0538.02.00.00.cdw

Каркас двери _ ТЦ 0538.02.00.00.spw

Каркас шкафа _ ТЦ 0538.01.00.00 СБ.cdw

Каркас шкафа _ ТЦ 0538.01.00.00.spw

Крюк _ ТЦ0538.00.00.04.cdw

Лист боковой _ ТЦ0538.00.00.06.cdw

Ножка _ ТЦ 0538.00.00.05.cdw

Проушина _ ТЦ 0538.00.00.02.cdw

Ручка _ ТЦ 0538.00.00.01.cdw

ТЦ 0534.01.01.00 - Уголок.cdw

ТЦ 0534.02.00.01 - Уголок.cdw

ТЦ 0538.02.00.02 - Перекладина.cdw

Чертеж.cdw

Шкаф для хранения кислородных баллонов _ ТЦ 0538.00.00.00.spw
