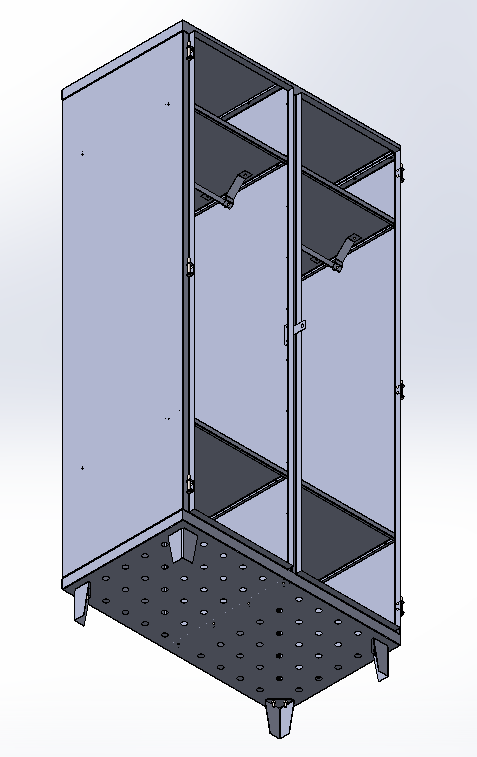

Металлический шкаф из оцинкованного листа 1мм. Габариты - 900х500х1790 (ДхШхВ)
Закладывал сборку из заклепок, но когда собрали, пришлось немного проварить, т.к. 1мм.
Изготовили 10 шкафов на производстве, все ок.
Вычисление сгиба 1мм - 2мм; 1.5мм - 2.8мм; 2мм - 4мм; 3мм - 5.6мм
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Шкаф для раздевалки из металла 900х500х1790
Шкаф для раздевалки из металла 900х500х1790
0
2
142
5
0
20
Сообщить о проблеме
Автор
MayGaf
Дата
21.03.2025
Язык
Русский
Состав
Степ модель сборки, производственные чертежи сборки, узлов, деталей, спецификация.
Софт
STEP / IGES STEP AP203 .step
Отзывов пока нет
Содержимое архива
-
[1.5оц]Полка верхняя. Кронштейн_4.DXF
-
[1оц]Дверь левая. Полотно_1.DXF
-
[1оц]Дверь правая. Полотно_1.DXF
-
[1оц]Корпус. Дно_1.DXF
-
[1оц]Корпус. Крыша_1.DXF
-
[1оц]Корпус. Панель боковая левая_1.DXF
-
[1оц]Корпус. Панель боковая правая_1.DXF
-
[1оц]Корпус. Перегородка_1.DXF
-
[1оц]Корпус. Планка_1.DXF
-
[1оц]Корпус. Стенка задняя_1.DXF
-
[1оц]Полка верхняя. Полка_2.DXF
-
[1оц]Полка верхняя. Уголок_2.DXF
-
[1оц]Полка нижняя_2.DXF
-
[2]Дверь. Перекладина_4.DXF
-
[2]Дверь. Ушко малое_2.DXF
-
[2]Корпус. Ножка_4.DXF
-
[2]Корпус. Ушко_2.DXF
-
[3]Петля. Ухо петли_6.DXF
-
[3]Петля. Швеллер_6.DXF
-
Дверь левая. Полотно.pdf
-
Дверь леваяСБ.pdf
-
Дверь. Перекладина.pdf
-
Дверь. Ушко малое.pdf
-
Корпус шкафаСБ.pdf
-
Корпус. Дно.pdf
-
Корпус. Крыша.pdf
-
Корпус. Ножка.pdf
-
Корпус. Панель боковая левая.pdf
-
Корпус. Панель боковая правая.pdf
-
Корпус. Перегородка.pdf
-
Корпус. ПерегородкаСБ.pdf
-
Корпус. Планка.pdf
-
Корпус. Стенка задняя.pdf
-
Корпус. Ушко.pdf
-
Петля. Ухо петли.pdf
-
Петля. Швеллер.pdf
-
Полка верхняя СБ.pdf
-
Полка верхняя. Кронштейн.pdf
-
Полка верхняя. Полка.pdf
-
Полка верхняя. Уголок.pdf
-
Полка нижняя.pdf
-
Шкаф для раздевалки СБ.pdf
-
Шкаф для раздевалки СБ.STEP
