Шкаф-сейф металлический 600х250х1100

200

Шкаф-сейф металлический 600х250х1100 предназначен для защиты документов от постороннего доступа. 3D модель с деталировкой подготовленная для последующего изготовления. Файлы включают в себя 3D модели и сборку, чертежи для сборки и гибки. Контуры DXF для резки на ЧПУ. В том числе с гравировкой на контурах деталей, которые затем необходимо согнуть. Также имеется файл stp. Обычно такие шкафы выполнены из стали с порошковым покрытием, что делает их устойчивыми к царапинам, сколам и ударам.

3D Модели dxf КОМПАС-3D Сейф хранение шкаф

Автор

Виталий

Дата

17.04.2025

Язык

Русский

Состав

ЗD Модель. Деталировка. Чертежи сборочные и на гибку. Раскрой для резки ЧПУ в формате DXF.

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

DXF
- ПИ1-3В8-13.С-М-01 - Накладка замка.dxf
- СМ-01.00.01 - Короб основной.dxf
- СМ-01.00.02 - Дно-2шт.dxf
- СМ-01.00.03 - Ответная замка.dxf
- СМ-01.00.04-1 - Нащельник-2шт.dxf
- СМ-01.00.04-2 - Нащельник малый-2шт.dxf
- СМ-01.00.05 - Полка-2шт.dxf
- СМ-01.01.01 - Лист двери.dxf
- СМ-01.01.02-01 - Ребро двери.dxf
- СМ-01.01.02-02 - Ребро двери.dxf
- СМ-01.01.02-03 - Ребро двери-2шт.dxf
- СМ-01.01.03 - Крышка двери.dxf
- СМ-01.02.01 - Скоба навеса-2шт.dxf
- с гравировкой
  - СМ-01.00.01 - Короб основной.dxf
  - СМ-01.00.01 - Короб основной.frw
  - СМ-01.00.02 - Дно-2шт.dxf
  - СМ-01.00.02 - Дно-2шт.frw
  - СМ-01.00.03 - Ответная замка.dxf
  - СМ-01.00.03 - Ответная замка.frw
  - СМ-01.00.05 - Полка-2шт.dxf
  - СМ-01.00.05 - Полка-2шт.frw
  - СМ-01.01.02-01 - Ребро двери.dxf
  - СМ-01.01.02-01 - Ребро двери.frw
  - СМ-01.01.02-02 - Ребро двери.dxf
  - СМ-01.01.02-02 - Ребро двери.frw
  - СМ-01.01.02-03 - Ребро двери-2шт.dxf
  - СМ-01.01.02-03 - Ребро двери-2шт.frw
  - СМ-01.02.01 - Скоба навеса-2шт.dxf
  - СМ-01.02.01 - Скоба навеса-2шт.frw
Петля для металлических дверей АЛМИ d-18 (100 мм)
- АЛМИ d18-00 - Петля.t3d
- АЛМИ d18-01 - Петля мама.m3d
- АЛМИ d18-02 - Петля папа.m3d
3В8-13.С-М - Замок сувальдный врезной.m3d

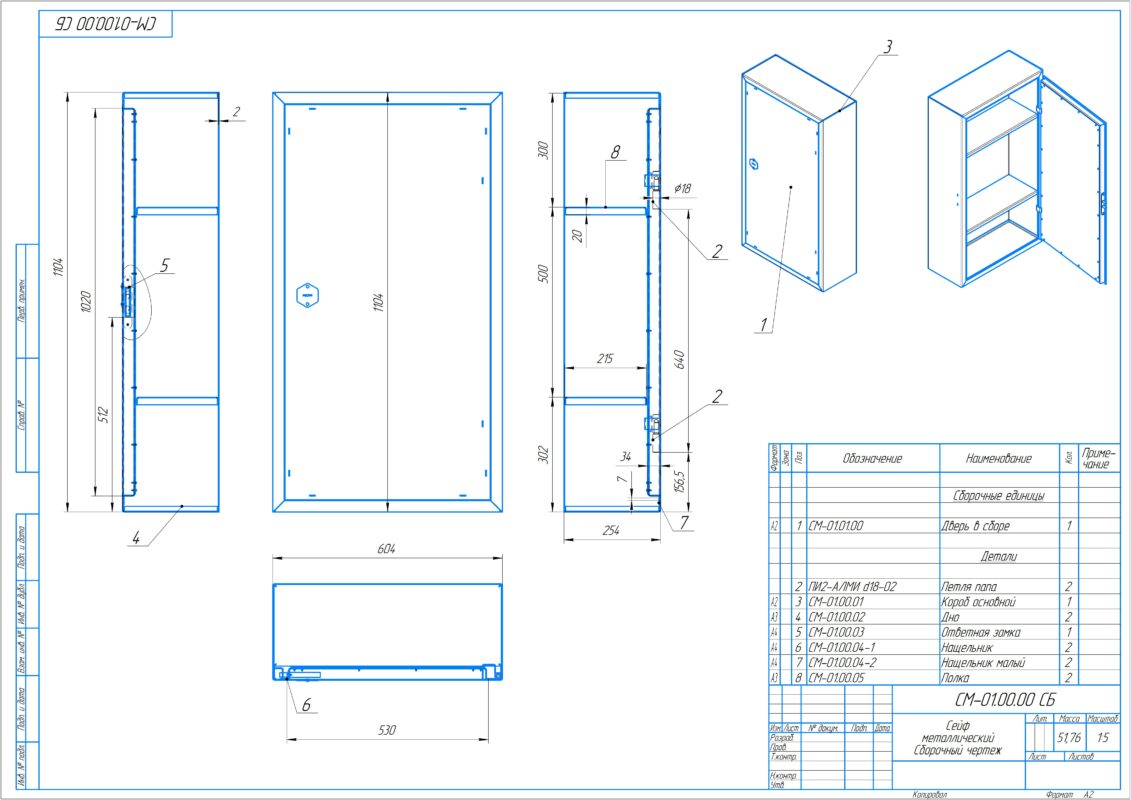

СМ-01.00.00 СБ - Сейф металлический Сборочный чертеж.cdw
СМ-01.00.00 СБ - Сейф металлический Сборочный чертеж.jpg

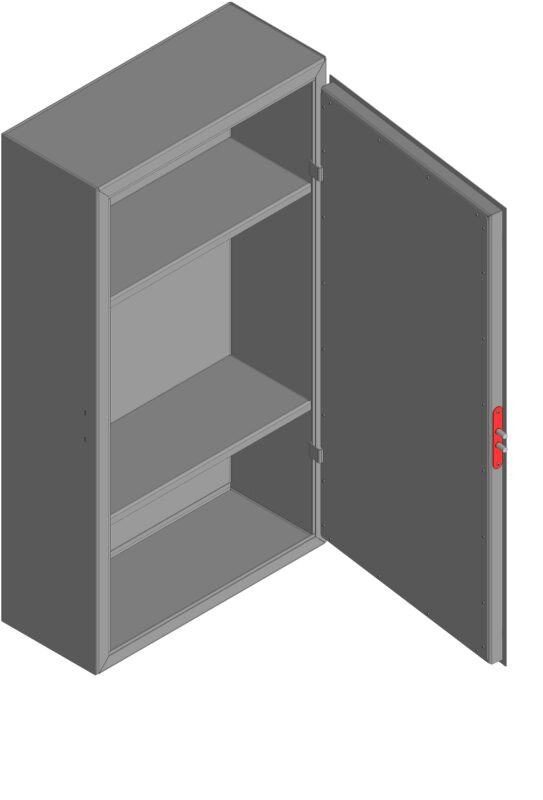

СМ-01.00.00 СБ - Сейф металлический.a3d
СМ-01.00.00 СБ - Сейф металлический.jpg
СМ-01.00.00 СБ - Сейф металлический.stp
СМ-01.00.00 СП - Сейф металлический.jpg
СМ-01.00.01 - Короб основной.cdw
СМ-01.00.01 - Короб основной.jpg
СМ-01.00.01 - Короб.m3d
СМ-01.00.02 - Дно.cdw
СМ-01.00.02 - Дно.jpg
СМ-01.00.02 - Дно.m3d
СМ-01.00.03 - Ответная замка.cdw
СМ-01.00.03 - Ответная замка.jpg
СМ-01.00.03 - Ответная замка.m3d
СМ-01.00.04 - Нащельник.m3d
СМ-01.00.04-1 - Нащельник.cdw
СМ-01.00.04-1 - Нащельник.jpg
СМ-01.00.04-2 - Нащельник малый.cdw
СМ-01.00.04-2 - Нащельник малый.jpg
СМ-01.00.05 - Полка.cdw
СМ-01.00.05 - Полка.jpg
СМ-01.00.05 - Полка.m3d
СМ-01.01.00 СБ - Дверь в сборе Сборочный чертеж.cdw
СМ-01.01.00 СБ - Дверь в сборе Сборочный чертеж.jpg
СМ-01.01.00 СБ - Дверь в сборе.a3d
СМ-01.01.01 - Лист двери.cdw
СМ-01.01.01 - Лист двери.jpg
СМ-01.01.01 - Лист двери.m3d
СМ-01.01.02 - Ребро двери.m3d
СМ-01.01.02-01 - Ребро двери.cdw
СМ-01.01.02-01 - Ребро двери.jpg
СМ-01.01.02-02 - Ребро двери.cdw
СМ-01.01.02-02 - Ребро двери.jpg
СМ-01.01.02-03 - Ребро двери.cdw
СМ-01.01.02-03 - Ребро двери.jpg
СМ-01.01.03 - Крышка двери.cdw
СМ-01.01.03 - Крышка двери.jpg
СМ-01.01.03 - Крышка двери.m3d
СМ-01.02.00 СБ - Навес Сборочный чертеж.cdw
СМ-01.02.00 СБ - Навес Сборочный чертеж.jpg
СМ-01.02.00 СБ - Навес.a3d
СМ-01.02.01 - Скоба навеса.cdw
СМ-01.02.01 - Скоба навеса.jpg
СМ-01.02.01 - Скоба навеса.m3d
