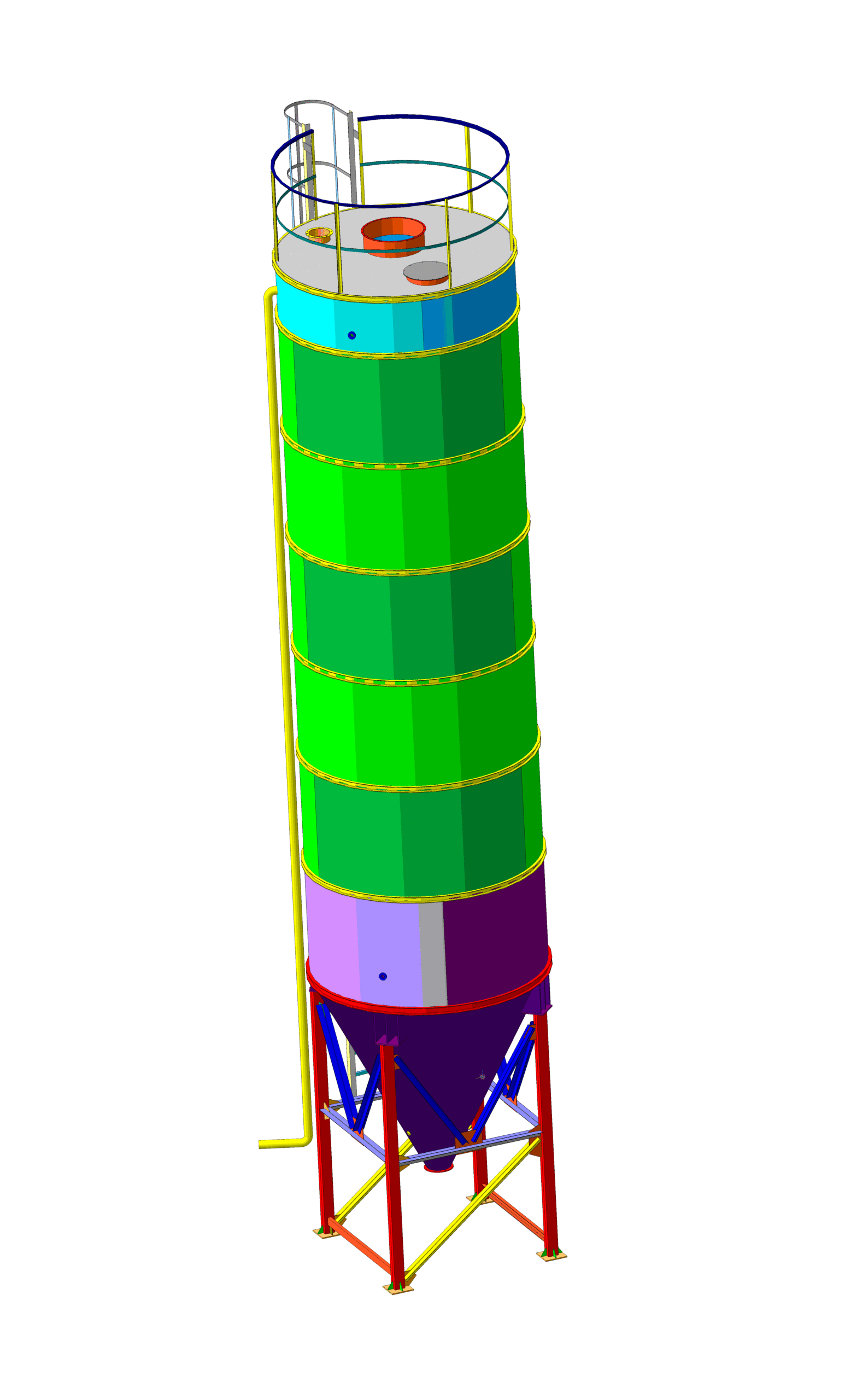

Силос под хранение сыпучих материалов (цемент зерно и т.д.) вместимостью 75 метров кубических ( 100 тонн).
Состав силоса: емкость, опора, лестница, верхнее ограждение, труба загрузки (пневмотранспорт).
Высота общая 15010, диаметр 3065. Высота до горловины выгрузки 1560.
Ведомость материалов.
