Склад 15х20м

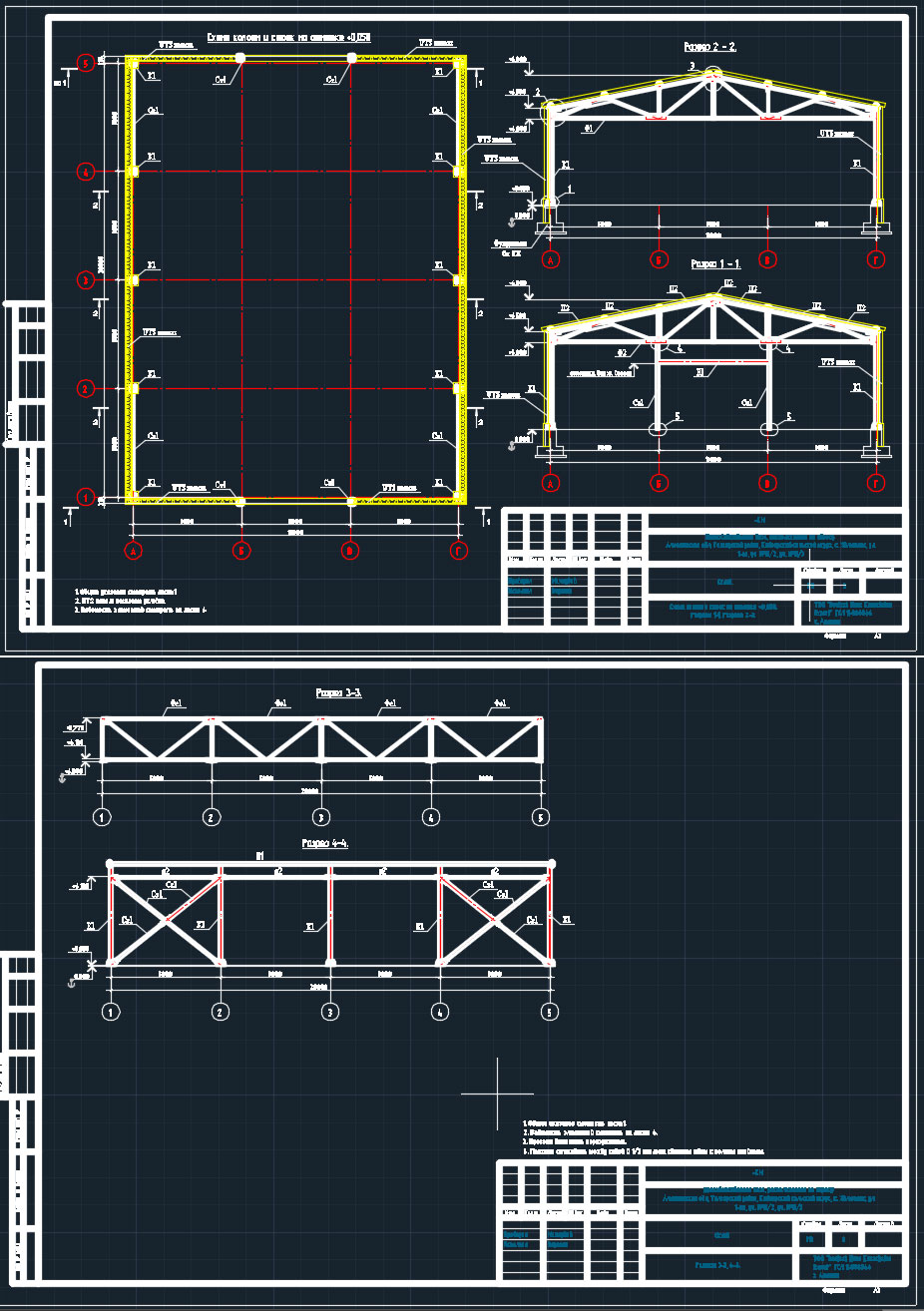

Раздел КМ чертеж Склада 15*20 высота 6 метров. Стены профильный настил.

1. Основные исходные данные.
1.1 Рабочие чертежи основного комплекта марки "КМ" разработанны в соответствии с рабочими чертежами основного комплекта марки "АР".
1.2 Условия площадки строительства:
Район строительства - Алматинская обл, Талгарский район
Климатический район строительства III-В (СНиП РК 2.04-01-2001)
Средняя температура наиболее холодной пятидневки -21 C
Средняя температура наиболее холодных суток -28 C
Нормативное значение ветрового давления 0,38 кПа (СНиП 2.01.07-85*)
Нормативное значение веса снегового давления 0,70 кПа

1.3 Условия эксплуатация здания: - здание отапливаемое;
1.4 Класс ответственности здания II.
1.5 Степень агрессивного воздействия среды на металлоконструкции не агрессивная.
1.6 Степень огнестойкости здания - II.
1.7 Сейсмичность - 8 баллов.
2. Характеристика проектных решений.
2.1 Кровля - двускатная ферма из парных уголков опирающаяся шарнирно сбоку на металлические колонны 20Ш1.
2.2 Металлоконструкции запроектированы в соотв. с требованиями:
- СНиП 2.01.07-85 "Нагрузки и воздействия"
- СНиП РК 5.04-32-2002 "Стальные конструкции"
- СНиП РК 2.01-19-2004 " Защита строительных конструкций от коррозии"
Марки сталей элементов конструкций приняты в зависимости от вида конструкций с учетом расчетной температуры и приведены в ведомостях элементов, узлах и технической спецификации стали.

Состав: Раздел КМ Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
Склад 15х20 18 января.dwg
