Теплый склад 23,5х12м с АБК. Чертежи КМД

Склад 23,5х12м с АБК и блоком складских помещений. Чертежи КМД

4 При расчете конструкций приняты следующие данные:
- расчетная снеговая нагрузка для IV района-240кг/мІ (СНиП 2.01.07-85* "Нагрузки и воздействия", 1996г. с дополнениями от 2003г.).
- нормативный напор ветра для III района-38кг/мІ. Коэффициент надежности по нагрузке-1,4.
- расчетная температура наиболее холодной пятидневки - минус 39 С.
- сейсмичность площадки-6 баллов.
5. Условия эксплуатации конструкций:
- Конструкции эксплуатируются в отапливаемом помещении c 55% влажностью, воздушная среда по отношению к стали-слабоагрессивная.
- Особые воздействия на конструкции не предполагаются.
6. Уровень ответственности здания-4. Коэффициент надежности по ответственности принят-0,95.
7. Степень огнестойкости- III.
8. Конструктивные решения:
Здание в плане сложной формы с габаритными размерами 144.75х77.65. Конструктивно разделено на три блока: блок администратовно-бытового корпуса, основной блок складских помещений и дополнительный блок складских помещений. Блок административно бытового корпуса в осяз АА-ВВ четырехэтажный, с высотой этажей:1-ого 4,2м, 2-ого и последующего - 3,3м. Металлический каркас в поперечном сечении - двухпролетное здание с многоэтажными металлическими рамами с пролетами по 6 м. Шаг рам - 6м. В продольном направлении рамы соединены между собой распорками для обеспечения общей устойчивости каркаса здания. Рамы состоят из балок и колонн составного сечения, шарнирно защемленных в фундаментах. Сопряжение ригелей с колоннами-шарнирное. Пекрекрытие - железобетонные многопустотные плиты перекрытия по металлическим балкам. Все узлы крепления балок перекрытия шарнирные. Покрытие здания - профилированный настил по металлическим прогонам. Крепление профлиста покрытия кпрогонам на крайних опорах производится в каждой волне самонарезающими болтами, на промежуточных опорах - через волну, профлист между собой крепить комбинированными заклепками с шагом 500мм. Пространственная жесткость и устойчивость каркаса обеспечивается постановкой вертикальных связей между колоннами по этажам: в одном пролете-поперек здания и в двух пролетах - вдоль здания; и горизонтадьным жестким диском покрытия из профлиста.
Основной блок складских помещений в осяз Г-Я Одноэтажный с высотой в коньке +13.800.Металлический каркас в поперечном сечении - трехпролетное здание с пролетами по 18 м. Шаг рам - 6м. В продольном направлении рамы соединены между собой распорками для обеспечения общей устойчивости каркаса здания. Рамы состоят из ферм и колонн составного сечения, жестко защемленных в фундаментах. Сопряжение ригелей с колоннами-шарнирное. Покрытие здания - профилированный настил по металлическим прогонам. Крепление профлиста покрытия к прогонам на крайних опорах производится в каждой волне самонарезающими болтами, на промежуточных
опорах - через волну, профлист между собой крепить комбинированными заклепками с шагом 500мм. Пространственная жесткость и устойчивость каркаса обеспечивается постановкой вертикальных связей междуколоннами в двух пролетах - вдоль здания; и горизонтадьными связями между фермами в тех же пролетах, а также жестким диском покрытия из профлиста. Дополнительный блок складских помещений в осяз А-В. Одноэтажный с высотой в коньке +10.000. Металлический каркас в поперечном сечении - двухпролетное здание с пролетами по 12 м. Шаг рам - 6м. В продольном направлении рамы соединены между собой распорками для обеспечения общей устойчивости каркаса здания. Рамы состоят сквозных прогонов длиной 12 м и колонн составного сечения, шарнирно
защемленных в фундаментах. Сопряжение ригелей с колоннами-жесткое. Покрытие здания - профилированный настил по металлическим прогонам. Крепление профлиста покрытия к прогонам на крайних опорах производится в каждой волне самонарезающими болтами, на промежуточных опорах - через волну, профлист между собой крепить комбинированными заклепками с шагом 500мм. Пространственная жесткость и устойчивость каркаса обеспечивается постановкой вертикальных связей между колоннами в двух пролетах - вдоль здания, а также жестким диском покрытия из профлиста.

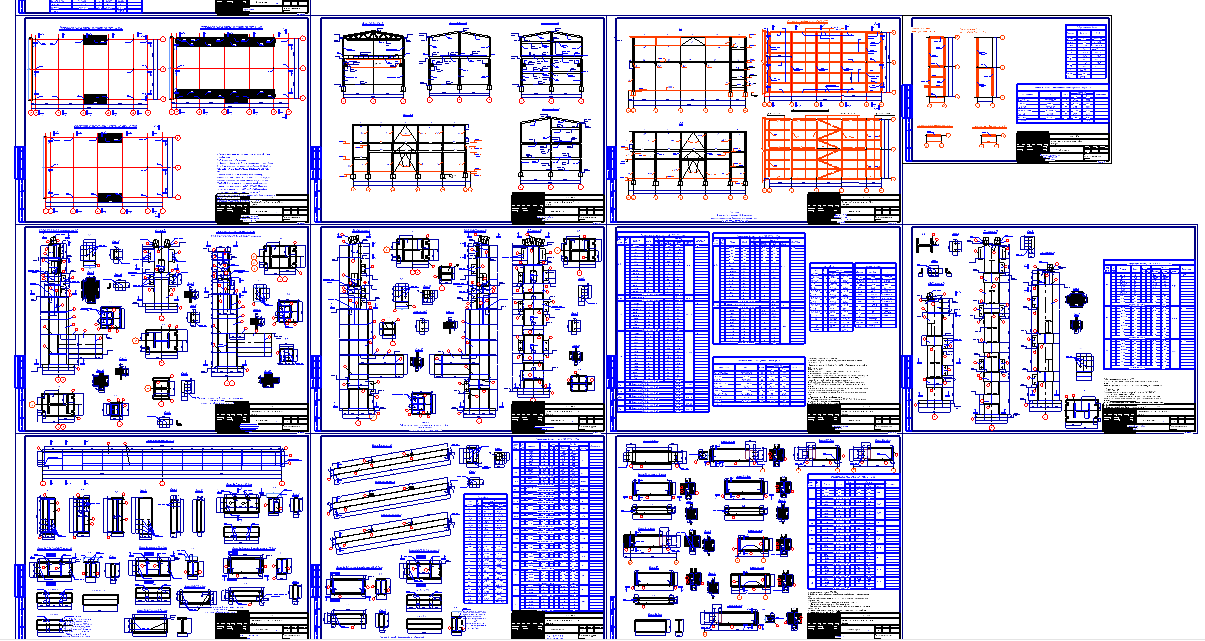

Состав: Чертежи КМД . Основной каркас. (фермы, балки, Узлы опирания рядовых и концевых балок, подкрановые балки,колонны) техническая спецификация спецификация стали, ведомость метизов, спецификация элементов и т.д. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Металлоконструкции / Теплый склад 23,5х12м с АБК. Чертежи КМД
