Склад 36 х 18 х 8,5 (металлокаркас)

3924

150

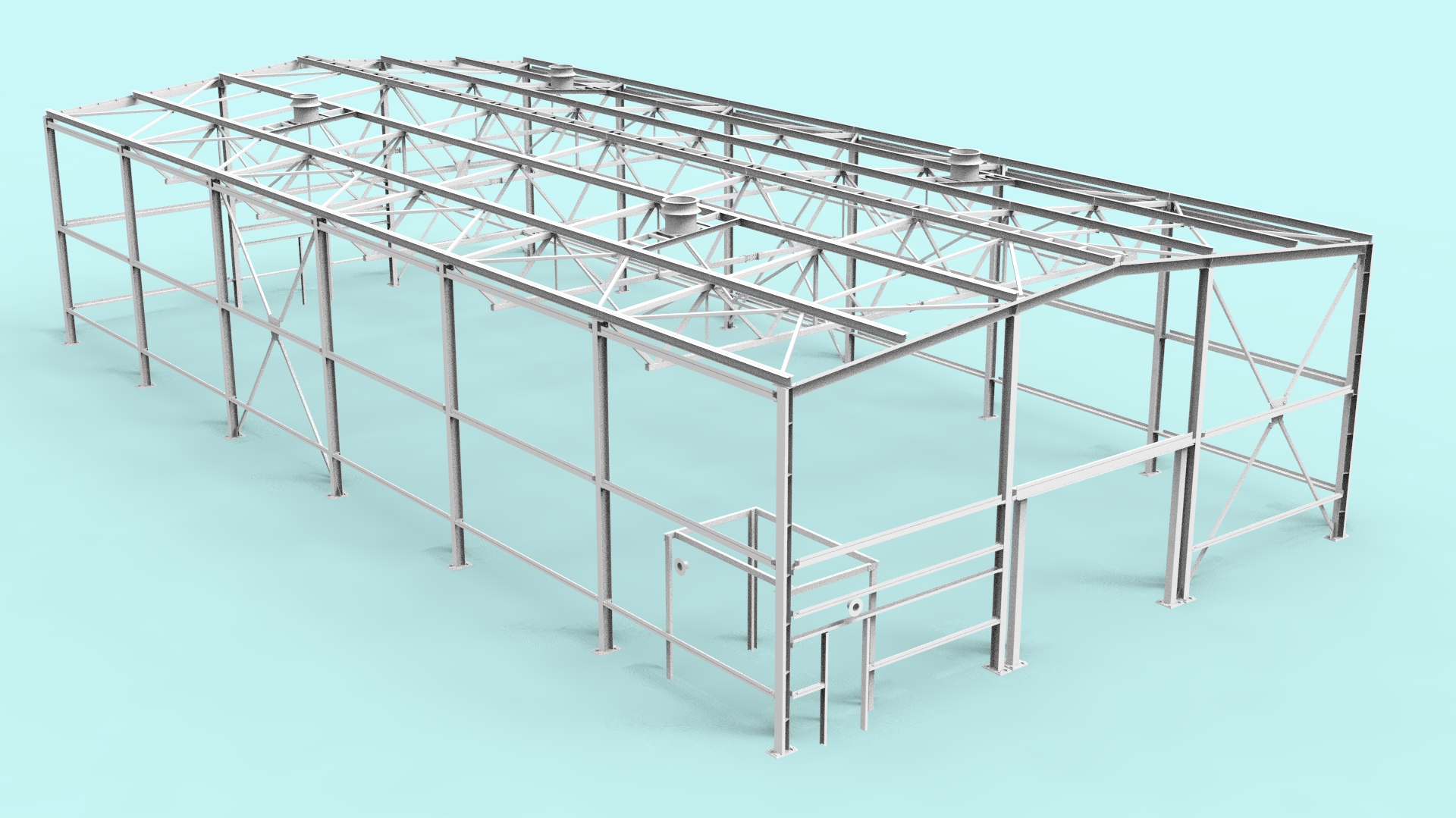

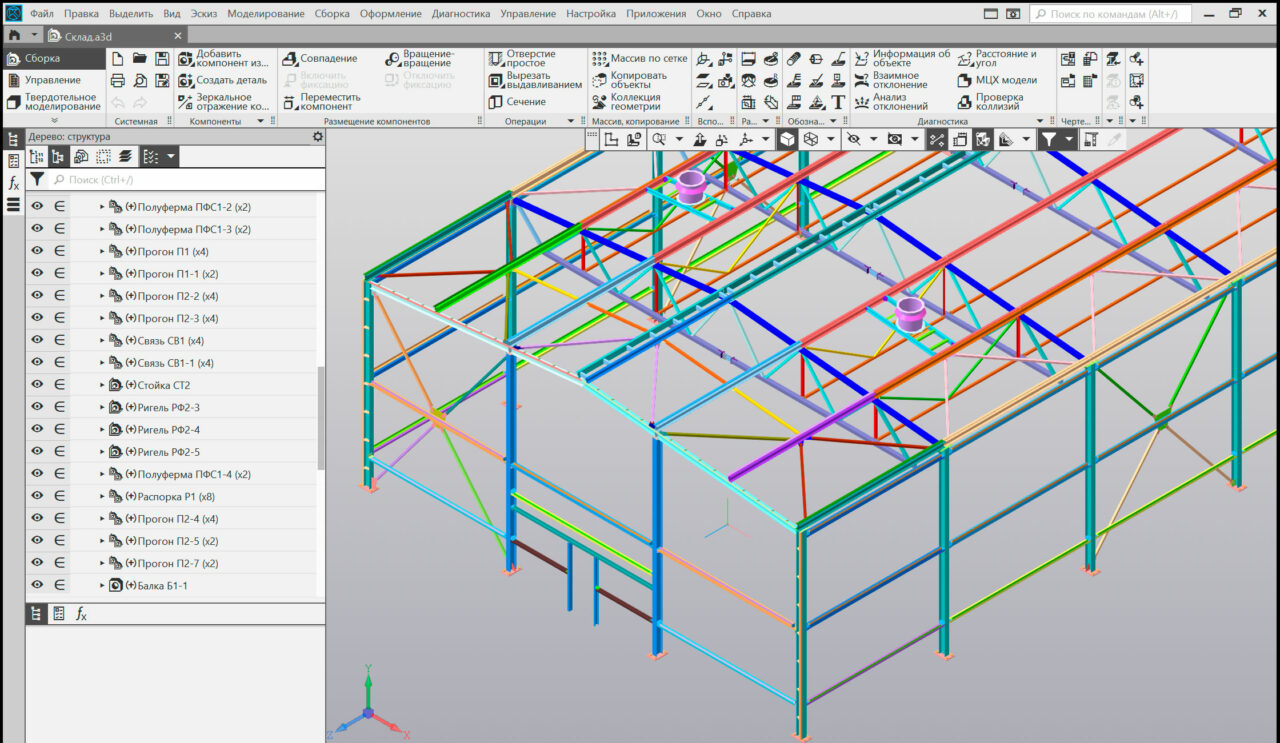

3D модель Склад 36 х 18 х 8,5 (металлокаркас)

Проект склада 36 м х 18 м х 8,5 м. Предусмотрено помещение электрощитовой.
Металлоконструкция спроектирована под обшивку сэндвич-панелями.
Материал конструкции: C255, C245, C235 по ГОСТ 27772-2015.
Колонны - двутавр 25Ш1, балки - швеллер 24У.
Расчетные положения при проектировании:
Расчетная снеговая нагрузка - 120 кг/м2 (II район);
Нормативная ветровая нагрузка - 60 гк/м2 (V район);
Сейсмичность площадки строительства принята - 8 баллов.
Заводские соединения - сварные; монтажные - на болтах нормальной точности, высокопрочных болтах и сварке по усилиям.
Болты нормальной точности M20 класса прочности 5.8 по ГОСТ 7798-70, гайки по ГОСТ 5915-70, шайбы по ГОСТ 11371-78. Высокопрочные болты M24 исполнения XL, гайки и шайбы к ним по ГОСТ Р 52643-2006 - 52646-2006. Материал болтов - сталь 40Х, гаек - сталь 35, шайб - ВСт5 пс2.
Гайки постоянных болтов должны быть закреплены постановкой контргаек или установкой пружинных шайб.
В архив прикреплен файл stp для возможности открытия в других CAD-системах.

3D Модели Ангар Каркас металлоконструкция сендвич-панель склад

Автор

Сергей Водянин

Дата

11.09.2020

Язык

Русский

Состав

3D модели

Софт

КОМПАС-3D 18.1 Как открыть?

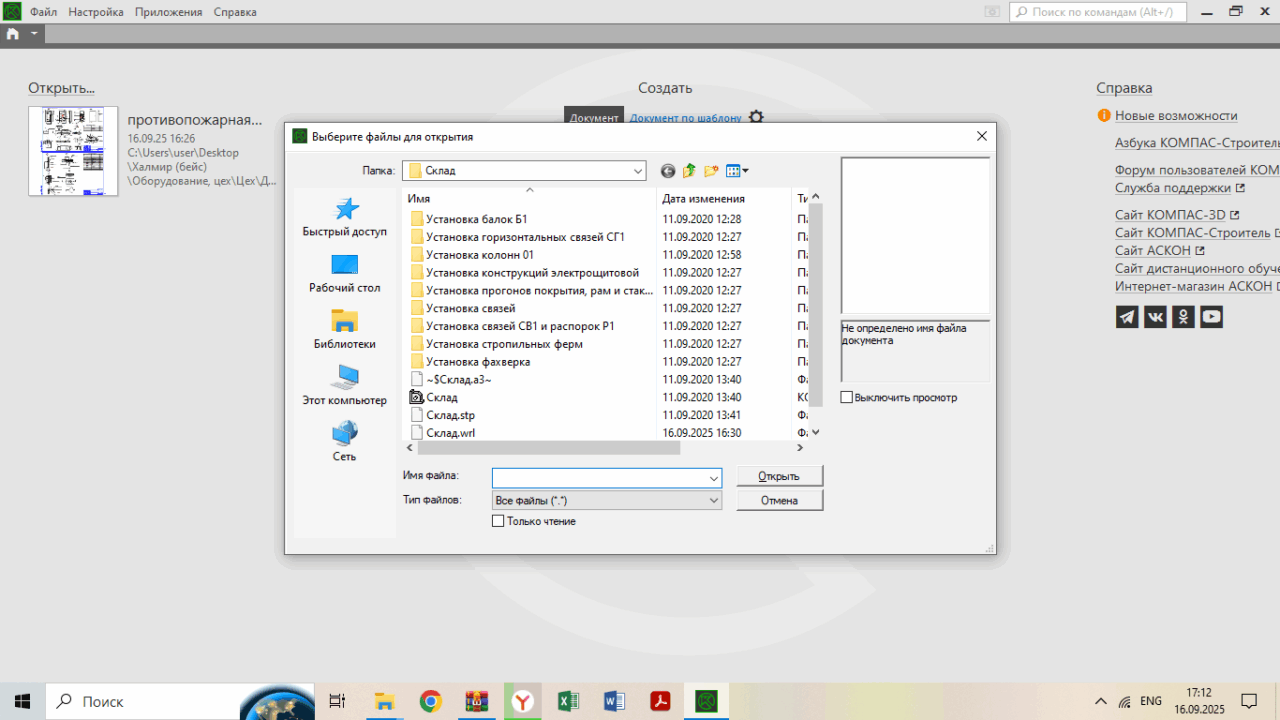

Содержимое архива

Склад
- Склад.stp
- Склад.a3d
- Установка конструкций электрощитовой
  - Б1-2
    - 2424.1214.10.110.a3d
    - 2424.1214.10.112.m3d
    - 2424.1214.10.111.m3d
  - СТ1-1
    - 2424.1214.10.252.m3d
    - 2424.1214.10.251.m3d
    - 2424.1214.10.250.a3d
  - Б1
    - 2424.1214.10.102.m3d
    - 2424.1214.10.101.m3d
    - 2424.1214.10.100.a3d
  - Б1-1
    - 2424.1214.10.001.m3d
  - СТ2
    - 2424.1214.10.302.m3d
    - 2424.1214.10.300.a3d
    - 2424.1214.10.301.m3d
  - ГЗ1
    - 2424.1214.10.401.m3d
    - 2424.1214.10.400.a3d
    - 2424.1214.10.402.m3d
  - СТ1
    - 2424.1214.10.200.m3d
  - Б1-3
    - 2424.1214.10.002.m3d
- Установка горизонтальных связей СГ1
  - СГ1
    - 2424.1214.05.103.m3d
    - 2424.1214.05.101.m3d
    - 2424.1214.05.102.m3d
    - 2424.1214.05.104.m3d
    - 2424.1214.05.100.a3d
  - СГ1-3
    - 2424.1214.05.132.m3d
    - 2424.1214.05.130.a3d
    - 2424.1214.05.131.m3d
  - СГ1-2
    - 2424.1214.05.123.m3d
    - 2424.1214.05.120.a3d
    - 2424.1214.05.122.m3d
    - 2424.1214.05.121.m3d
  - СГ1-5
    - 2424.1214.05.152.m3d
    - 2424.1214.05.153.m3d
    - 2424.1214.05.151.m3d
    - 2424.1214.05.150.a3d
  - СГ1-4
    - 2424.1214.05.140.a3d
    - 2424.1214.05.141.m3d
  - СГ1-1
    - 2424.1214.05.112.m3d
    - 2424.1214.05.113.m3d
    - 2424.1214.05.111.m3d
    - 2424.1214.05.110.a3d
- Установка связей СВ1 и распорок Р1
  - Р1
    - 2424.1214.06.200.a3d
  - СВ1-1
    - 2424.1214.06.110.a3d
    - 2424.1214.06.112.m3d
    - 2424.1214.06.118.m3d
    - 2424.1214.06.111.m3d
  - СВ1
    - 2424.1214.06.105.m3d
    - 2424.1214.06.108.m3d
    - 2424.1214.06.106.m3d
    - 2424.1214.06.101.m3d
    - 2424.1214.06.104.m3d
    - 2424.1214.06.100.a3d
    - 2424.1214.06.102.m3d
- Установка фахверка
  - РФ1-1
    - Ригель РФ1-1.a3d
  - РФ2-7
    - Ригель РФ2-7.a3d
    - 2424.1214.08.471.m3d
  - РФ1-4
    - Ригель РФ1-4.a3d
  - РФ2-6
    - 2424.1214.08.461.m3d
    - Ригель РФ2-6.a3d
    - 2424.1214.08.462.m3d
  - РФ1-5
    - 2424.1214.08.351.m3d
    - 2424.1214.08.352.m3d
    - Ригель РФ1-5.a3d
  - СФ2
    - 2424.1214.08.102.m3d
    - 2424.1214.08.100.a3d
    - 2424.1214.08.101.m3d
  - РФ2-5
    - Ригель РФ2-5.a3d
    - 2424.1214.08.451.m3d
    - 2424.1214.08.452.m3d
  - РФ2-1
    - Ригель РФ2-1.a3d
    - 2424.1214.08.411.m3d
    - 2424.1214.08.412.m3d
  - РФ3
    - 2424.1214.08.500.a3d
    - 2424.1214.08.502.m3d
    - 2424.1214.08.501.m3d
  - СФ1
    - 2424.1214.08.103.m3d
    - 2424.1214.08.102.m3d
    - 2424.1214.08.101.m3d
    - 2424.121408.100.a3d
  - РФ1
    - 2424.1214.08.301.m3d
    - 2424.1214.08.303.m3d
    - 2424.1214.08.304.m3d
    - Ригель РФ1.a3d
    - 2424.1214.08.302.m3d
  - РФ1-2
    - 2424.1214.08.323.m3d
    - 2424.1214.08.322.m3d
    - 2424.1214.08.321.m3d
    - Ригель РФ1-2.a3d
  - РФ2-3
    - 2424.1214.08.431.m3d
    - 2424.1214.08.430.a3d
  - РФ2
    - Ригель РФ2.a3d
    - 2424.1214.08.402.m3d
    - 2424.1214.08.401.m3d
  - РФ4
    - 2424.1214.08.001.m3d
  - РФ2-4
    - 2424.1214.08.442.m3d
    - 2424.1214.08.441.m3d
    - Ригель РФ2-4.a3d
  - РФ1-3
    - Ригель РФ1-3.a3d
  - РФ2-2
    - 2424.1214.08.421.m3d
    - 2424.1214.08.422.m3d
    - 2424.1214.08.420.a3d
- Установка прогонов покрытия, рам и стаканов
  - П2-8
    - 2424.1214.04.280.a3d
  - П2
    - 2424.1214.04.202.m3d
    - 2424.1214.04.201.m3d
    - 2424.1214.04.200.a3d
    - 2424.1214.04.203.m3d
  - П2-5
    - 2424.1214.04.251-01.m3d
    - 2424.1214.04.250.a3d
    - 2424.1214.04.251.m3d
  - П1-1
    - 2424.1214.04.110.a3d
    - 2424.1214.04.112.m3d
    - 2424.1214.04.111.m3d
    - 2424.1214.04.111-01.m3d
  - П2-1
    - 2424.1214.04.211-01.m3d
    - 2424.1214.04.210.a3d
    - 2424.1214.04.211.m3d
  - П2-2
    - 2424.1214.04.220.a3d
    - 2424.1214.04.221.m3d
    - 2424.1214.04.222.m3d
  - П1
    - 2424.1214.04.101.m3d
    - 2424.1214.04.102.m3d
    - 2424.1214.04.100.a3d
  - П2-4
    - 2424.1214.04.242.m3d
    - 2424.1214.04.241.m3d
    - 2424.1214.04.241-01.m3d
    - 2424.1214.04.240.a3d
  - СТ1
    - 2424.1214.04.400.a3d
    - 2424.1214.04.401.m3d
    - 2424.1214.04.402.m3d
    - 2424.1214.04.403.m3d
    - 2424.1214.04.404.m3d
  - П2-3
    - 2424.1214.04.230.a3d
    - 2424.1214.04.231.m3d
  - П2-6
    - 2424.1214.04.260.a3d
  - П2-7
    - 2424.1214.04.271.m3d
    - 2424.1214.04.270.a3d
    - 2424.1214.04.271-01.m3d
  - РМ1
    - 2424.1214.04.301.m3d
    - 2424.1214.04.304.m3d
    - 2424.1214.04.301-01.m3d
    - 2424.1214.04.302.m3d
    - 2424.1214.04.300.a3d
    - 2424.1214.04.303.m3d
- Установка связей
  - СВ2-1
    - Связь СВ2-1.a3d
    - 2424.1214.07.111.m3d
  - СВ2
    - Связь СВ2.a3d
    - 2424.1214.07.101.m3d
    - 2424.1214.07.102.m3d
    - 2424.1214.07.103.m3d
  - СВ2-3
    - 2424.1214.07.131.m3d
    - Связь СВ2-3.a3d
  - СВ2-5
    - Связь СВ2-5.a3d
    - 2424.1214.07.151.m3d
  - СВ2-2
    - Связь СВ2-2.a3d
    - 2424.1214.07.121.m3d
  - СВ2-4
    - 2424.1214.07.141.m3d
    - Связь СВ2-4.a3d
- Установка балок Б1
  - Балка Б1
    - 2424.1214.02.108.m3d
    - 2424.1214.02.105.m3d
    - 2424.1214.02.101.m3d
    - 2424.1214.02.104.m3d
    - 2424.1214.02.107.m3d
    - 2424.1214.02.106.m3d
    - 2424.1214.02.102.m3d
    - 2424.1214.02.100.a3d
    - 2424.1214.02.103.m3d
  - Балка Б1-2
    - 2424.1214.02.120.a3d
    - 2424.1214.02.103-01.m3d
    - 2424.1214.02.101-01.m3d
  - Балка Б1-3
    - 2424.1214.02.130.a3d
    - 2424.1214.02.111-01.m3d
  - Балка Б1-1
    - 2424.1214.02.111.m3d
    - 2424.1214.02.103-01.m3d
    - 2424.1214.02.110.a3d
- Установка колонн 01
  - 100
    - 2424.1214.01.104.m3d
    - Колонна К1.a3d
    - 2424.1214.01.105.m3d
    - 2424.1214.01.106.m3d
    - 2424.1214.01.102.m3d
    - 2424.1214.01.106-01.m3d
    - 2424.1214.01.101.m3d
    - 2424.1214.01.103.m3d
    - 2424.1214.01.108.m3d
    - 2424.1214.01.109.m3d
    - 2424.1214.01.107.m3d
  - К2-3
    - 2424.1214.01.231.m3d
    - Колонна К2-3.a3d
    - 2424.1214.01.232.m3d
  - К2
    - 2424.1214.01.203.m3d
    - 2424.1214.01.205.m3d
    - 2424.1214.01.201.m3d
    - 2424.1214.01.201-01.m3d
    - 2424.1214.01.202.m3d
    - 2424.1214.01.204.m3d
    - Колонна К2.a3d
  - 120
    - 2424.1214.01.112.m3d
    - 2424.1214.01.111.m3d
    - 2424.1214.01.113.m3d
    - Колонна К1-1.a3d
    - 2424.1214.01.115.m3d
  - Установка колонн.a3d
  - К2-1
    - 2424.1214.01.202-01.m3d
    - Колонна К2-1.a3d
    - 2424.1214.01.211.m3d
    - 2424.1214.01.212.m3d
  - К1-5
    - Колонна К1-5.a3d
    - 2424.1214.01.151.m3d
  - К2-2
    - Колонна К2-2.a3d
  - К1-3
    - Колонна К1-3.a3d
    - 2424.1214.01.131.m3d
    - 2424.1214.01.132.m3d
    - 2424.1214.01.133.m3d
    - 2424.1214.01.134.m3d
    - 2424.1214.01.135.m3d
    - 2424.1214.01.136.m3d
  - К1-4
    - Колонна К1-4.a3d
  - К1-6
    - Колонна К1-6.a3d
  - 120-01
    - Колонна К1-2.a3d
- Установка стропильных ферм
  - ПФС1
    - Полуферма ПФС1.a3d
    - 2424.1214.03.111.m3d
    - 2424.1214.03.116.m3d
    - 2424.1214.03.115.m3d
    - 2424.1214.03.109.m3d
    - 2424.1214.03.103.m3d
    - 2424.1214.03.118.m3d
    - 2424.1214.03.107.m3d
    - 2424.1214.03.113.m3d
    - 2424.1214.03.112.m3d
    - 2424.1214.03.120.m3d
    - 2424.1214.03.102.m3d
    - 2424.1214.03.117.m3d
    - 2424.1214.03.104.m3d
    - 2424.1214.03.121.m3d
    - 2424.1214.03.101.m3d
    - 2424.1214.03.108.m3d
    - 2424.1214.03.110.m3d
    - 2424.1214.03.119.m3d
    - 2424.1214.03.114.m3d
    - 2424.1214.03.106.m3d
    - 2424.1214.03.105.m3d
  - ПФС1-2
    - Полуферма ПФС1-2.a3d
  - ПФС1-4
    - Полуферма ПФС1-4.a3d
  - ПФС1-1
    - Полуферма ПФС1-1.a3d
  - ПФС1-3
    - Полуферма ПФС1-3.a3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Магазин-склад стадия П АР

100

Неотапливаемое здание; склад для сыпучих материалов

Комментарии 3

007kn

01.03.2023 в 15:18

спасибо, скачал, доработать проект дорого?

007kn

17.02.2023 в 16:07

добрый день общий вес конструкции интересует

Андрей Модератор

17.02.2023 в 16:44

в 3д сборке не все метизы. Компас выдает следуещее
-------------------------------------------
Дата 17.02.2023

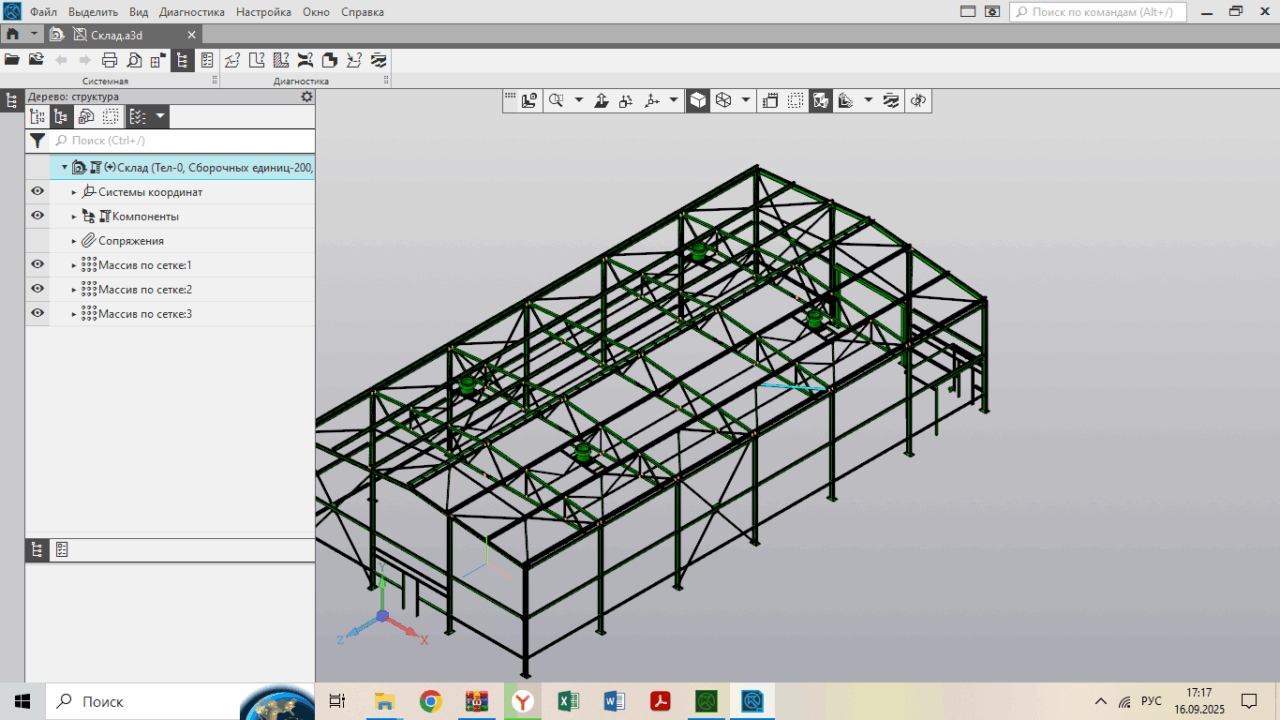

Документ Сборка Склад\Склад.a3d
-------------------------------------------
МЦХ модели

Cклад

Масса M = 35556750.761201 г
Площадь S = 1458723555.836436 мм2
Объем V = 4548001592.464047 мм3
Центр масс Xc = -3.427900 мм
Yc = 5525.722791 мм
Zc = -12303.486856 мм
